| Gerätename: | Planetarisches Anschwemmungskabel, das Maschine herstellt | Typ: | Planetarische Form |
|---|---|---|---|
| Größen der Schrauben: | 315.400.500.630 usw. | Material: | Kupfer-, Aluminium- und Stahldraht |
| Geeignet für: | Kabelherstellung | Garantiezeitraum: | 1 Jahr |
| Ausrüstungsfarbe: | Optional | ||
| Hervorheben: | Planetarisches Anschwemmungskabel,das Maschine herstellt,PLC |
||

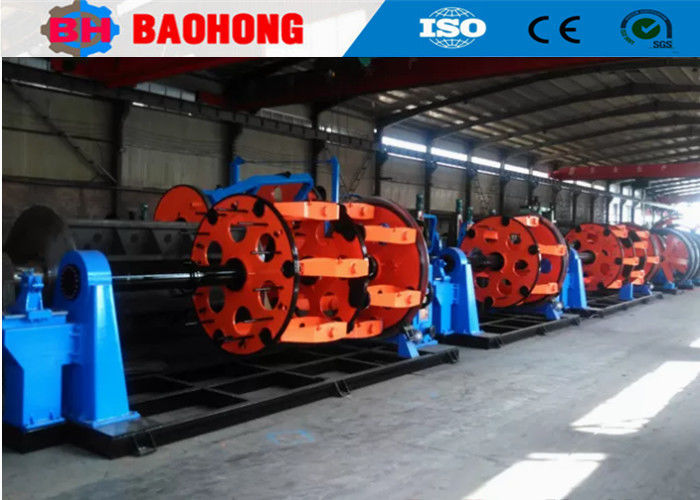

Planetary Verseilmaschine 315mm Spulengröße
1. Verwendung
Es wird zum Rückwärts-Verseilen von Stahlkern-Aluminiumdrähten, Aluminiumlegierungsdrähten, Kupfer-/Aluminiumdrähten, isolierten Drähten und Steuerkabeln verwendet.
2. Hauptmerkmal
2.1. Rückwärts-Verseilmethode: Planetenmechanismus.
2.2. Der achsenlose Dorn-Verseilkorb ist mit einem Reibungsspannungskontrollmechanismus ausgestattet.
2.3. Die Antriebswellen verbinden alle Maschinenteile miteinander, um eine stabile Verseilsteigung zu gewährleisten, die auch durch Frequenzsynchronisation zur Steuerung der Maschine gewählt werden kann.
2.4. Die Maschine ist weit verbreitet, bequem zu bedienen und geräuscharm.
3. Konfiguration
Abwickelhaspel, Hauptrahmen von 6-Rollen-Abschnitt, 12-Rollen-Abschnitt, 18-Rollen, 24-Rollen und 30-Rollen, Matrizenhalter, Bandwickler, Bewehrungseinheit, Abzug, Aufwickelhaspel, Antriebssystem und elektrisches System.
4. Technische Parameter
| Modell (Planetary Stranding Machine) | JLY-315 | JLY-400 | JLY-500 | JLY-630 | |
| Durchmesser des Einzeldrahtes | Kupfer | φ1-1,6 mm | φ1-4 mm | φ1,2-5 mm | φ1,5-5 mm |
| Aluminium | φ1,2-2 mm | φ1,2-4 mm | φ1,4-5 mm | φ2,0-5 mm | |
| Maximaler verseilter Leiter-Außendurchmesser | φ14 mm | φ28 mm | φ35 mm | φ45 mm | |
| Verseilsteigung | 6-Spulen-Verseilkorb | 26-435 | 39-695 | 44-770 | 48-840 |
| 12-Spulen-Verseilkorb | 30-526 | 43-774 | 47-858 | 50-928 | |
| 18-Spulen-Verseilkorb | 34-639 | 47-858 | 55-1001 | 65-1201 | |
| 24-Spulen-Verseilkorb | 38-749 | 51-940 | 63-1151 | 75-1601 | |
| Drehzahl | 6-Spulen-Verseilkorb | 218 U/min | 120 U/min | 106 U/min | 55 U/min |
| 12-Spulen-Verseilkorb | 118 U/min | 110 U/min | 97,5 U/min | 45 U/min | |
| 18-Spulen-Verseilkorb | 108 U/min | 100 U/min | 82,9 U/min | 35 U/min | |
| 24-Spulen-Verseilkorb | 98 U/min | 90 U/min | 74 U/min | 25 U/min | |
| Abzug | Abzugsraddurchmesser | 1000 mm | 1600 mm | 1800 mm | 2000 mm |
| Maximale Abzugskraft | 2T | 5T | 10T | 15T | |
| Motorleistung | 18,5 KW | 22 KW | 37 KW | 55 KW | |
| Spulen | 315 mm | 400 mm | 500 mm | 630 mm | |
| Zentrale Abwickelspule | 315 mm | 1250 mm | 1600 mm | 1600 mm | |
| Aufwickelspule | 1250 mm | 2000 mm | 2000 mm | 2500 mm | |
| Maximale lineare Abzugsgeschwindigkeit | 25 m/min | 30 m/min | 34,7 m/min | 20 m/min | |
| Zentrale Höhe | 1000 mm | 1000 mm | 1000 mm |
1100 mm
|
|
5. Foto
6. Verpackungsfoto
7. Unsere Fabrik und Einführung
Hejian Baohong Electrical Machinery Co., Ltd. wurde 2006 gegründet. Unser Unternehmen befindet sich in der Wirtschaftsentwicklungszone der Stadt Hejian, Provinz Hebei, und ist der größte professionelle Hersteller von Verseilmaschinen und Legemaschinen in Nordchina.
Seit 2006 verlässt sich Baohong Electrical Machinery auf die Fürsorge und Unterstützung der Kunden, engagiert sich für die Forschung und Entwicklung von Verseilmaschinen und Legemaschinen und hat große Fortschritte gemacht.Jetzt sind wir die einzige Montagelinien-Verarbeitungsfabrik in China, die die JLK-Rigid-Strander-Serie entwickeln und produzieren kann. Wir haben auch die JGB-Bow-Skip-Strander-Linie, die CGB-Bow-Skip-Kabelverdrahtungslinie und die CLY-Hochgeschwindigkeits-Cradle-Kabellegelinie unabhängig entwickelt.
Jetzt umfasst Hejian Baohong Electrical Machinery Co., Ltd. eine Fläche von 10000 Quadratmetern, Produktionswerkstatt 8000 Quadratmeter. Unser Unternehmen hat 60 Mitarbeiter, darunter 10 F&E-Mitarbeiter. Der jährliche Produktionswert liegt derzeit bei über 10 Millionen US-Dollar und hat sich zu einem der wichtigsten Hersteller von Verseilmaschinen in China entwickelt.
