Produktdetails:
Zahlung und Versand AGB:
|
| Gerätename: | Planetarischer Schiffbruch der mehradrigen hinteren Torsion | Typ: | Planetenform |
|---|---|---|---|
| Größen der Schrauben: | 315 400 500 630 800 1000 | Materialien: | Stahl/Cu/Al |
| Ausrüstungsfarbe: | Optional | Max. Außendurchmesser des Litzenleiters: | φ14 -45mm |
| HS-Code: | 847940 | Garantiezeitraum: | 1 Jahr |
| Hervorheben: | Drahtseil,das Maschine herstellt |
||
Verseilmaschine für Signalkabel, Mehrader, Rückdrehung, Planeten- und Sonnensystem
1. Verwendung
Die Maschine wird zum Verseilen von Cu-, Al-Drähten, ACSR und isolierten Drähten mit Rückdrehung verwendet. Sie kann auch Kabel mit Stahlbewehrung oder Kupferabschirmung verseilen.
2. Hauptmerkmal
2.1. Rückdrehverfahren: Sonnen- und Planetengetriebemechanismus.
2.2. Der achsenlose Spulenkäfig ist mit einem Reibungsspannungsregler ausgestattet.
2.3. Die Antriebswellen verbinden alle Maschinenteile miteinander, um eine stabile Verseilsteigung zu gewährleisten, die auch durch Frequenzsynchronisation zur Steuerung der Maschine gewählt werden kann.
2.4. Die Maschine ist weit verbreitet, bequem zu bedienen und geräuscharm.
3. Produktionsprozess
Die große Biegemaschine wird zum Biegen des Stahlblechs für die Rahmenstruktur verwendet. Vier Rahmenstrukturen teilen den Kreis gleichmäßig auf und werden mit den großen Scheiben auf beiden Seiten verschweißt. Alle Strukturen werden auch an das dicke Mittelrohr geschweißt. Die gesamte Struktur ist stark und schön.
Nach dem Schweißprozess wird die gesamte Struktur im Glühofen geglüht, um innere Spannungen zu beseitigen.
Anschließend wird die gesamte Struktur auf der großen horizontalen Drehmaschine bearbeitet. Diese horizontale Drehmaschine ist groß genug, um jedes Teil in einem Schritt zu bearbeiten, ohne ein Ende zum anderen zu wechseln. Dieser Prozess gewährleistet die Konzentrizität der gesamten Struktur und verlängert die Lebensdauer der Lager an beiden Enden.
Die Tieflochbohrmaschine kann die installierten Löcher für die Klemmvorrichtungen bearbeiten. Die Löcher für ein Paar Klemmvorrichtungen werden in einem Schritt bearbeitet, wodurch beide Löcher die gleiche Konzentrizität aufweisen. Die Konzentrizität reduziert die Drahtbruchrate und verlängert die Lebensdauer der Lager für die Klemmvorrichtung.
Diese vertikale Doppelständer-Drehmaschine wird zum Drehen der großen Scheibe für Wiege-Verseilmaschinen und des Spillkopfes der Verseilmaschine verwendet. Diese Maschine kann die Nuten drehen und polieren, um das Kabel zu schützen und die gleiche Abzugskraft beizubehalten.
Große hobelartige Fräsmaschine, die zum Fräsen des Hauptchassis des Hauptverseilkäfigs und des Aufwickel- und Abwickelchassis verwendet wird. Die große hobelartige Fräsmaschine kann sicherstellen, dass jede ebene Fläche in einem Durchgang bearbeitet wird, um eine gleichmäßige Höhenverteilung der von der Fräsmaschine bearbeiteten Oberfläche zu gewährleisten. All dies ermöglicht einen reibungslosen Lauf der gesamten Maschine.
Die dynamische Auswuchtmaschine ist die Schlüsselproduktionsausrüstung für schnell laufende Draht- und Kabelanlagen, insbesondere für starre Rahmen-Verseilkäfige und Rohr-Verseilkäfige. Der Bearbeitungsprozess des Verseilkäfigs führt zu unterschiedlichen exzentrischen Kräften, die von der dynamischen Auswuchtmaschine erfasst werden. Nach der Korrektur erfüllt der Verseilkäfig problemlos die Anforderungen an hohe Drehzahlen und erhöht die Lebensdauer.
Der elektrische Glühofen ist für die Herstellung von Draht- und Kabelmaschinen, insbesondere von starren Rahmen-Verseilmaschinen und Rohr-Verseilmaschinen, unverzichtbar. Die inneren Spannungen des Hauptverseilkäfigs sind beim Verschweißen groß. Die inneren Spannungen werden durch Wärmebehandlung stark abgebaut. Dieser Produktionsprozess stellt sicher, dass der Verseilkäfig ohne Verformung und Bruch die innere Qualität verbessert.
4. Technische Parameter
| Modell (Planeten-Verseilmaschine) | JLY-315 | JLY-400 | JLY-500 | JLY-630 | |
| Durchmesser des Einzeldrahtes | Kupfer | φ1-1,6 mm | φ1-4 mm | φ1,2-5 mm | φ1,5-5 mm |
| Aluminium | φ1,2-2 mm | φ1,2-4 mm | φ1,4-5 mm | φ2,0-5 mm | |
| Maximaler Verseilaußendurchmesser | φ14 mm | φ28 mm | φ35 mm | φ45 mm | |
| Verseilsteigung | 6 Spulen Verseilkäfig | 26-435 | 39-695 | 44-770 | 48-840 |
| 12 Spulen Verseilkäfig | 30-526 | 43-774 | 47-858 | 50-928 | |
| 18 Spulen Verseilkäfig | 34-639 | 47-858 | 55-1001 | 65-1201 | |
| 24 Spulen Verseilkäfig | 38-749 | 51-940 | 63-1151 | 75-1601 | |
| Drehzahl | 6 Spulen Verseilkäfig | 218 U/min | 120 U/min | 106 U/min | 55 U/min |
| 12 Spulen Verseilkäfig | 118 U/min | 110 U/min | 97,5 U/min | 45 U/min | |
| 18 Spulen Verseilkäfig | 108 U/min | 100 U/min | 82,9 U/min | 35 U/min | |
| 24 Spulen Verseilkäfig | 98 U/min | 90 U/min | 74 U/min | 25 U/min | |
| Spillkopf | Durchmesser des Spillkopfes | 1000 mm | 1600 mm | 1800 mm | 2000 mm |
| Maximale Abzugskraft | 2T | 5T | 10T | 15T | |
| Motorleistung | 18,5 KW | 22 KW | 37 KW | 55 KW | |
| Spulengröße | 315 mm | 400 mm | 500 mm | 630 mm | |
| Zentrale Abwickelspule | 315 mm | 1250 mm | 1600 mm | 1600 mm | |
| Aufwickelspule | 1250 mm | 2000 mm | 2000 mm | 2500 mm | |
| Maximale lineare Abzugsgeschwindigkeit | 25 m/min | 30 m/min | 34,7 m/min | 20 m/min | |
| Zentrale Höhe | 1000 mm | 1000 mm | 1000 mm | 1100 mm |
|

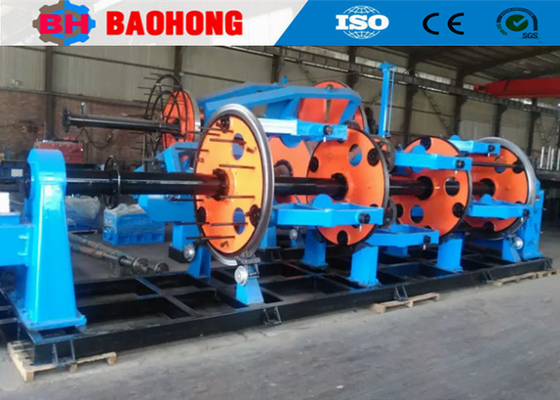

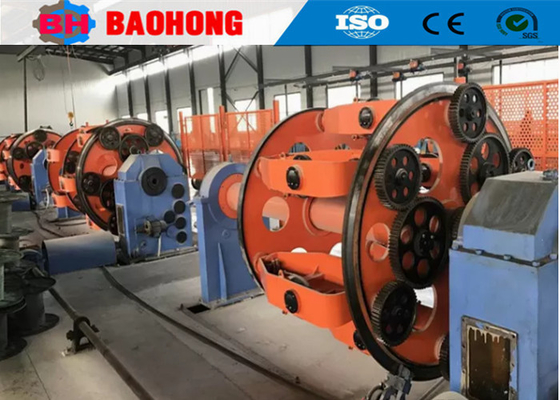

5. Foto
6. Verpackungsfoto
7. Unsere Fabrik und Einführung
Hejian Baohong Electrical Machinery Co., Ltd. wurde 2006 gegründet. Unser Unternehmen befindet sich in der Wirtschaftsentwicklungszone der Stadt Hejian, Provinz Hebei, und ist der größte professionelle Hersteller von Drahtverseilmaschinen und Lege maschinen in Nordchina.
Seit 2006 hat sich Baohong Machinery, gestützt auf die Fürsorge und Unterstützung unserer Kunden, der Forschung und Entwicklung von Drahtverseilmaschinen und Lege maschinen verschrieben und große Fortschritte erzielt. Jetzt sind wir die einzige Fabrik, die die Produktion der JLK-Rigid-Verseilmaschinen-Serie zu einer Fließbandverarbeitung in China entwickeln kann, und wir haben auch unabhängig die JGB-Bow-Skip-Verseillinien, die CGB-Bow-Skip-Kabelmaschinen und die CLY-High-Speed-Cradle-Type-Lege maschinen entwickelt.
Jetzt umfasst Hejian Baohong Electrical Machinery Co., Ltd. eine Fläche von 10000 Quadratmetern, Produktionswerkstatt 8000 Quadratmeter. Unser Unternehmen hat 60 Mitarbeiter, darunter 10 Forschungs- und Entwicklungsmitarbeiter. Der jährliche Produktionswert liegt derzeit bei über 10 Millionen US-Dollar und hat sich zu einem der wichtigsten Hersteller von Verseilmaschinen in China entwickelt.
