| Name: | Planetary Wire Cable Stranding Machine | Application: | Stranding |
|---|---|---|---|
| Drum sizes: | 500,630 etc | Materials: | Copper, Al wire and Steel wires |
| Max.stranded conductor OD(500): | φ35 mm | Max. Haul-off Linear Speed(630): | 20 m/min |
| Equipment painting: | According to customer request | Guarantee time: | 12 Months guarantee |
| Hervorheben: | Käfig-Art planetarisches Strander,20 m Min Wire Cable Stranding Machine,Käfig-Art planetarische Draht-Schiffbruch-Maschine |
||

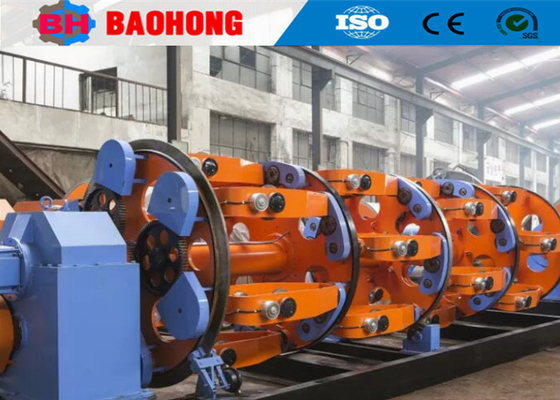

JLY500 / 30B Käfigart Planetendrahtkabelsträngmaschine 20 M/Min
1. Verwendung
Diese Maschine wird hauptsächlich für die Verkleidung von Kupfer-Aluminiumdraht, Stahl-Aluminium-Strangdraht und isolierten Drahtkern verwendet.
2. Hauptbestandteile
2.1 2500 Typ Auszahlungsstand 1 Satz
2.2. 30B Strandkäfig 1er Satz
2.3. Drahtverbindung 1 Satz
2.4. 500 Exzentrische Klebebandmaschine 1 Set
2.5. 630 Panzermaschine 1 Satz
2.6Zählerzähler 1 Satz
2.7. 1600mm Doppelradkapstan + 27 Bühnenbox 1 Satz
2.8. 2500Elektrische Induktionsstrecke 1 Satz
2.9. 2500 Spaltenart 1 Satz
2.10. 55 kW Motor + Reduktionsgetriebe 1 Satz
2.11Elektrische Steuerung 2 Sätze
2.12Übertragungssystem, Übertragungswelle, Trägerbox, Universalkopplung usw.
3. Technische Parameter
| Modell (Planetär-Stranding-Maschine) | JLY-315 | JLY-400 | JLY-500 | JLY-630 | |
| Durchmesser eines einzelnen Drahtes | Kupfer | φ1-1,6 mm | φ1-4 mm | φ1,2 bis 5 mm | φ1,5-5 mm |
| Aluminium | φ1,2-2 mm | φ1,2 bis 4 mm | φ1,4-5 mm | φ2,0-5 mm | |
| Höchstgeschwindigkeitsdaten für Strangleitungen | φ14 mm | φ28 mm | φ35 mm | φ45 mm | |
| Stranding Pitch | 6 Streife der Bobbins | 26 bis 435 | 39 bis 695 | 44 bis 770 | 48 bis 840 |
| 12 Streife der Bobbins | 30 bis 526 | 43 bis 774 | 47 bis 858 | 50 bis 928 | |
| 18 Der Käfig für Strandbären | 34 bis 639 | 47 bis 858 | 55 bis 1001 | 65 bis 201 | |
| 24 Der Käfig, in dem sich ein Bobbin befindet | 38 bis 749. | 51 bis 940 | 63 bis 1151 | 75 bis 1601 | |
| Drehgeschwindigkeit | 6 Streife der Bobbins | 218 R/min | 120 R/min | 106 R/min | 55 R/min |
| 12 Streife der Bobbins | 118 R/min | 110 R/min | 97.5 R/min | 45 R/min | |
| 18 Der Käfig für Strandbären | 108 R/min | 100 R/min | 82.9 R/min | 35 R/min | |
| 24 Der Käfig, in dem sich ein Bobbin befindet | 98 r/min | 90 R/min | 74 R/min | 25 R/min | |
| Kapstan | Durchmesser des Capstan-Rades | 1000 mm | 1600 mm | 1800 mm | 2000 mm |
| Maximale Abziehkraft | 2T | 5T | 10T | 15T | |
| Motorleistung | 18.5 KW | 22 KW | 37 KW | 55 KW | |
| Größe der Schraube | 315 mm | 400 mm | 500 mm | 630 mm | |
| Zentrale Auszahlung Bobbin | 315 mm | 1250 mm | 1600 mm | 1600 mm | |
| Aufnahme-Bobbin | 1250 mm | 2000 mm | 2000 mm | 2500 mm | |
| Höchstgeschwindigkeit beim Abziehen | 25 m/min | 30 m/min | 340,7 m/min | 20 m/min | |
| Zentralhöhe | 1000 mm | 1000 mm | 1000 mm |
1100 mm
|
|
4. Foto
5- Foto auf der Verpackung.
6Unsere Fabrik und Einführung
Hejian Baohong Electrical Machinery Co., Ltd. wurde 2006 gegründet.war der größte professionelle Hersteller für Drahtsträngmaschine und Aufstellmaschine in Nordchina.
Seit 2006 vertrauen wir auf die Fürsorge und Unterstützung unserer Kunden.Baohong Machinery hat sich der Forschung und Entwicklung von Draht Stranding-Maschine und Legemaschine gewidmet und hat große Verbesserungen gemachtJetzt sind wir die einzige Fabrik geworden, die die Produktion der JLK-Rigid Stranding-Maschine entwickeln kann, um eine Montagelinie in China zu verarbeiten,und wir haben auch unabhängig entwickelt die JGB Bow skip Stranding Linien, die CGB Bow-Skip-Kabellinien und die CLY Highspeed Cradle-Linien.
Hejian Baohong Electrical Machinery Co., Ltd. umfasst eine Fläche von 10000 Quadratmetern, eine Produktionswerkstatt von 8000 Quadratmetern.Der jährliche Produktionswert beträgt derzeit mehr als 10 Millionen Dollar.,und hat sich zu einem der wichtigsten Stranding Machine Hersteller in China entwickelt.
