| Name: | OPGW Planetary Wire Armoring Machine | Application: | Cable Stranding |
|---|---|---|---|
| Materials: | Copper, Al wire and Steel wires | Max.stranded conductor OD(500): | φ35 mm |
| Max. Haul-off Linear Speed(630): | 20 m/min | HS code: | 8479400000 |
| Machine color: | Optional | Guarantee time: | 12 Months guarantee |
| Hervorheben: | Kupferner Aluminiumdraht-planetarische Anschwemmungs-Maschine,Elektrische Leitungs-planetarische Anschwemmungs-Maschine,Planetarische Draht Armoring-Maschine |
||
Maschine zur Planetenverbindung mit Kupfer-Aluminiumdraht für elektrische Kabel
1. Verwendung
Die Maschine wird für die Verklebung von Cu-Draht mit Rückschraubung sowie für die Verklebung von weichem Kupferleiter mit großem Durchmesser, für die Isolierung von Kautschukdraht und für die Verkleidung der Kabel mit Stahldraht verwendet.
2Haupt.Eigenschaften
2.1 Die Hauptwelle besteht aus einem nahtlosen Rohr, das an beiden Enden durch doppelreiche Walzlager getragen wird.
2.2 Hohe Steifigkeit, hohe Leistung, hohe Geschwindigkeit und geringe Trägheit.
2.3 mit 36-stufiger Schaltgetriebe, doppeltem Zug und doppeltem aktiven Gerät angetrieben.
2.4 Die Spannung des Drahtes wird durch die Hysterese-Bremse gesteuert, jede Spannung des Drahtes wird durch die PLC-Steuerung stabil und ausgeglichen gehalten.leicht zum Be- und Entladen der Schraube.
3. Technische Parameter
| Modell (Planetär-Stranding-Maschine) | JLY-315 | JLY-400 | JLY-500 | JLY-630 | |
| Durchmesser eines einzelnen Drahtes | Kupfer | φ1-1,6 mm | φ1-4 mm | φ1,2 bis 5 mm | φ1,5-5 mm |
| Aluminium | φ1,2-2 mm | φ1,2 bis 4 mm | φ1,4-5 mm | φ2,0-5 mm | |
| Höchstgeschwindigkeitsdaten für Strangleitungen | φ14 mm | φ28 mm | φ35 mm | φ45 mm | |
| Stranding Pitch | 6 Streife der Bobbins | 26 bis 435 | 39 bis 695 | 44 bis 770 | 48 bis 840 |
| 12 Streife der Bobbins | 30 bis 526 | 43 bis 774 | 47 bis 858 | 50 bis 928 | |
| 18 Der Käfig für Strandbären | 34 bis 639 | 47 bis 858 | 55 bis 1001 | 65 bis 201 | |
| 24 Der Käfig, in dem sich ein Bobbin befindet | 38 bis 749. | 51 bis 940 | 63 bis 1151 | 75 bis 1601 | |
| Drehgeschwindigkeit | 6 Streife der Bobbins | 218 R/min | 120 R/min | 106 R/min | 55 R/min |
| 12 Streife der Bobbins | 118 R/min | 110 R/min | 97.5 R/min | 45 R/min | |
| 18 Der Käfig für Strandbären | 108 R/min | 100 R/min | 82.9 R/min | 35 R/min | |
| 24 Der Käfig, in dem sich ein Bobbin befindet | 98 r/min | 90 R/min | 74 R/min | 25 R/min | |
| Kapstan | Durchmesser des Capstan-Rades | 1000 mm | 1600 mm | 1800 mm | 2000 mm |
| Maximale Abziehkraft | 2T | 5T | 10T | 15T | |
| Motorleistung | 18.5 KW | 22 KW | 37 KW | 55 KW | |
| Größe der Schraube | 315 mm | 400 mm | 500 mm | 630 mm | |
| Zentrale Auszahlung Bobbin | 315 mm | 1250 mm | 1600 mm | 1600 mm | |
| Aufnahme-Bobbin | 1250 mm | 2000 mm | 2000 mm | 2500 mm | |
| Höchstgeschwindigkeit beim Abziehen | 25 m/min | 30 m/min | 340,7 m/min | 20 m/min | |
| Zentralhöhe | 1000 mm | 1000 mm | 1000 mm |
|
|

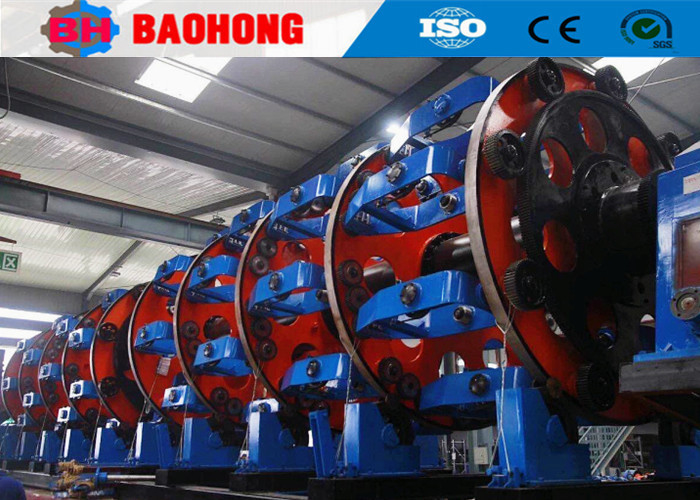

4. Foto
5- Foto auf der Verpackung.
6Unsere Fabrik und Einführung
Hejian Baohong Electrical Machinery Co., Ltd. wurde 2006 gegründet.war der größte professionelle Hersteller für Drahtsträngmaschine und Aufstellmaschine in Nordchina.
Seit 2006 vertrauen wir auf die Fürsorge und Unterstützung unserer Kunden.Baohong Machinery hat sich der Forschung und Entwicklung von Draht Stranding-Maschine und Legemaschine gewidmet und hat große Verbesserungen gemachtJetzt sind wir die einzige Fabrik geworden, die die Produktion der JLK-Rigid Stranding-Maschine-Serie entwickeln kann, um eine Montagelinie in China zu verarbeiten,und wir haben auch unabhängig entwickelt die JGB Bow skip Stranding Linien, die CGB Bow-Skip-Kabellinien und die CLY-Hochgeschwindigkeits-Cradle-Linien.
Hejian Baohong Electrical Machinery Co., Ltd. umfasst eine Fläche von 10000 Quadratmetern, eine Produktionswerkstatt von 8000 Quadratmetern.Der jährliche Produktionswert beträgt derzeit mehr als 10 Millionen Dollar.,und hat sich zu einem der wichtigsten Stranding-Maschinenhersteller in China entwickelt.
