Produktdetails:
Zahlung und Versand AGB:
|
| Gerätename: | Kabel, das planetarische Anschwemmungs-Maschine herstellt | Typ: | Planetarisch |
|---|---|---|---|
| Rollenspezifikationen: | 500 | Materialien: | Stahl |
| Status: | Neu | Ausrüstungsfarbe: | als Anfrage |
| HS-Code: | 847940 | Garantiezeitraum: | 12 Monate |
| Hervorheben: | Kabel,das planetarische Anschwemmungs-Maschine herstellt,Stahl-Armoring planetarische Anschwemmungs-Maschine |
||

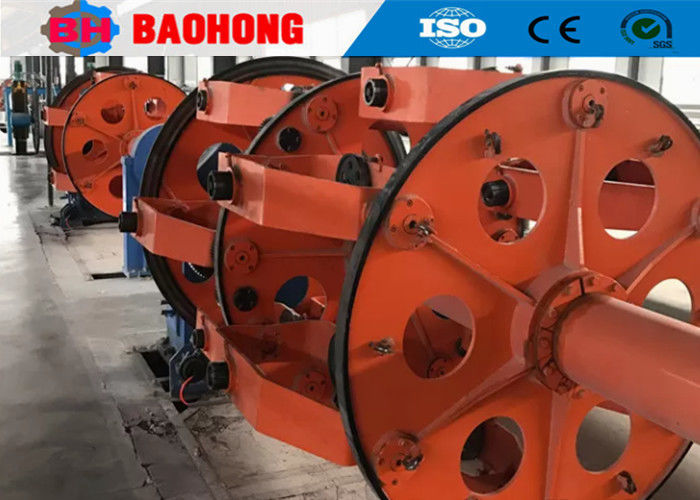

Kabelherstellungs-Planeten-Verseilmaschine Stahlbewehrung
1. Verwendung
Die Maschine wird zum Verseilen von Cu-, Al-Draht, ACSR und isolierten Drähten mit Rückdrehung verwendet. Sie kann auch Kabel mit Stahlbewehrung oder Kupferabschirmung verseilen.
2. Hauptmerkmal
2.1. Rückdrehverfahren: Sonnen- und Planetenradmechanismus.
2.2. Der achsenlose Spulenkäfig ist mit einem Reibungsspannungsregelmechanismus ausgestattet.
2.3. Drei Methoden zur Drahtbruchprüfung zur Auswahl: mechanisch, elektrisch oder beides.
2.4. Für das elektrische System können auf Wunsch des Benutzers eine SPS und ein Touchscreen zur Steuerung der gesamten Linie bereitgestellt werden. Die technischen Daten können
auf dem Touchscreen eingestellt, geändert und angezeigt werden.
3. Konfiguration
Abwickelvorrichtung, Hauptrahmen von 6-Spulen-Abschnitt, 12-Spulen-Abschnitt, 18-Spulen, 24-Spulen und 30-Spulen, Matrizenhalter, Bandleger, Bewehrungseinheit, Abzug, Aufwickler, Antriebssystem und elektrisches System.
4. Technische Parameter
| Modell (Planeten-Verseilmaschine) | JLY-315 | JLY-400 | JLY-500 | JLY-630 | |
| Durchmesser des Einzeldrahtes | Kupfer | φ1-1,6 mm | φ1-4 mm | φ1,2-5 mm | φ1,5-5 mm |
| Aluminium | φ1,2-2 mm | φ1,2-4 mm | φ1,4-5 mm | φ2,0-5 mm | |
| Maximaler verseilter Leiter-Außendurchmesser | φ14 mm | φ28 mm | φ35 mm | φ45 mm | |
| Verseilsteigung | 6-Spulen-Verseilkobel | 26-435 | 39-695 | 44-770 | 48-840 |
| 12-Spulen-Verseilkobel | 30-526 | 43-774 | 47-858 | 50-928 | |
| 18-Spulen-Verseilkobel | 34-639 | 47-858 | 55-1001 | 65-1201 | |
| 24-Spulen-Verseilkobel | 38-749 | 51-940 | 63-1151 | 75-1601 | |
| Drehzahl | 6-Spulen-Verseilkobel | 218 U/min | 120 U/min | 106 U/min | 55 U/min |
| 12-Spulen-Verseilkobel | 118 U/min | 110 U/min | 97,5 U/min | 45 U/min | |
| 18-Spulen-Verseilkobel | 108 U/min | 100 U/min | 82,9 U/min | 35 U/min | |
| 24-Spulen-Verseilkobel | 98 U/min | 90 U/min | 74 U/min | 25 U/min | |
| Abzug | Abzugsrad-Durchmesser | 1000 mm | 1600 mm | 1800 mm | 2000 mm |
| Maximale Abzugskraft | 2T | 5T | 10T | 15T | |
| Motorleistung | 18,5 KW | 22 KW | 37 KW | 55 KW | |
| Spulengröße | 315 mm | 400 mm | 500 mm | 630 mm | |
| Zentrale Abwickelspule | 315 mm | 1250 mm | 1600 mm | 1600 mm | |
5. Fotos
6. Verpackungsfoto
7. Unsere Fabrik und Einführung
Hejian Baohong Electrical Machinery Co., Ltd. wurde 2006 gegründet. Unser Unternehmen befindet sich in der Wirtschaftsentwicklungszone der Stadt Hejian, Provinz Hebei, und ist der größte professionelle Hersteller von Drahtverseilmaschinen und Legemaschinen in Nordchina.
Seit 2006 hat sich Baohong Machinery, gestützt auf die Fürsorge und Unterstützung unserer Kunden, der Forschung und Entwicklung von Drahtverseilmaschinen und Legemaschinen verschrieben und große Fortschritte erzielt. Jetzt sind wir die einzige Fabrik, die die Produktion der starren JLK-Verseilmaschinenserie zu einer Montagelinienverarbeitung in China entwickeln kann, und wir haben auch unabhängig die JGB-Bogen-Skip-Verseillinien, die CGB-Bogen-Skip-Verlegelinien und die CLY-Hochgeschwindigkeits-Wiegen-Legelinien entwickelt.
Derzeit umfasst Hejian Baohong Electrical Machinery Co., Ltd. eine Fläche von 10000 Quadratmetern, Produktionswerkstatt 8000 Quadratmeter. Unser Unternehmen hat 60 Mitarbeiter, darunter 10 F&E-Mitarbeiter. Der jährliche Produktionswert liegt derzeit bei über 10 Millionen US-Dollar und hat sich zu einem der wichtigsten Hersteller von Verseilmaschinen in China entwickelt.
