| Maschinenname: | Planetarische Stahldrahtseilverseilmaschine | Typ: | Planetenform |
|---|---|---|---|
| Größen der Schrauben: | 315 400 500 630 800 1000 | Materialien: | Steel-/Cu/Aldraht |
| Farbe: | Kunden angepasst | Max. angeschwemmtes Od: | φ14 -45mm |
| Hs-Code: | 8479400000 | Garantiezeit: | Garantie von 1 Jahr |
| Hervorheben: | Maschine zum Strängen von Stahldrahtseilen,Einfache Wartung Planeten-Stranding-Maschine,Maschine zum Strängen von Planeten |
||

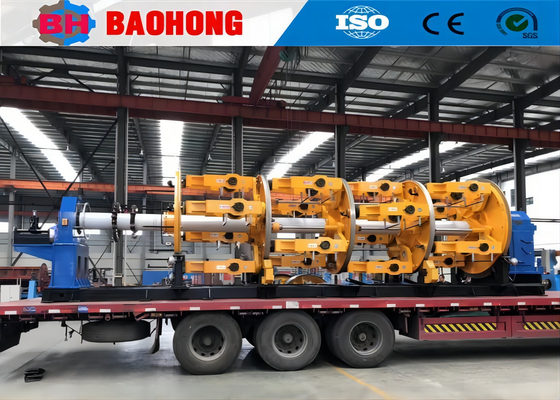

Einfach zu wartende planetarische Stahlseil-Verseilmaschine
1. Verwendung
Diese Art von Maschine wird zur Herstellung von Kupferlitzen, stahlkernverstärkten Aluminiumlitzen und Stahlseilen verwendet. Sie kann auch zum Verseilen von Stahldraht und isoliertem Draht verwendet werden.Die schrankartige Touchscreen-Konsole ist angenommen, was für die Bedienung bequem und in der Form schön ist.
2. Hauptmerkmal
2.1. Rückdrehverfahren: Sonnen- und Planetengetriebemechanismus.
2.2. Der achsenlose Dorn-Verseilkorb ist mit einem Reibungsspannungsregelmechanismus ausgestattet.
2.3. Die Ausrüstung nimmt die Form eines planetarischen 360°-Gegendrehmoments an, die Gegendrehmomentgetriebe sind alle fertig und geschliffen, was den Geräuschpegel der Ausrüstung erheblich reduziert.
2.4. Die Maschine ist weit verbreitet und bequem zu bedienen mit geringem Geräuschpegel.
3. Produktionsprozess
Die große Biegemaschine wird verwendet, um die Stahlplatte zur Rahmenstruktur zu biegen. Vier Rahmenstrukturen teilen den Kreis gleichmäßig auf und werden mit den großen Scheiben auf beiden Seiten verschweißt. Alle Strukturen werden auch an das dicke mittlere Rohr geschweißt. Die gesamte Struktur ist stark und schön.
Nach dem Schweißprozess wird die gesamte Struktur im Glühofen geglüht, um innere Spannungen zu entfernen.
Dann wird die gesamte Struktur auf der großen horizontalen Drehbank bearbeitet. Diese horizontale Drehbank ist groß genug, um jedes Teil in einem Schritt zu bearbeiten, ohne ein Ende zum anderen zu wechseln. Dieser Prozess hält die Konzentrizität der gesamten Struktur aufrecht und verlängert die Lebensdauer der Lager an beiden Enden.
Die Tieflochbohrmaschine kann die installierten Löcher für die Klemmvorrichtungen drehen. Die Löcher für ein Paar Klemmvorrichtungen werden in einem Schritt gedreht, wodurch beide Löcher die gleiche Konzentrizität aufweisen. Die Konzentrizität reduziert die Drahtbruchrate und verlängert die Lager für die Klemmvorrichtung.
Diese vertikale Doppelständer-Drehbank wird verwendet, um die große Scheibe für Wiege-Lege-Maschinen und die Spillwinde der Verseilmaschine zu drehen. Diese Maschine kann die Nuten drehen und polieren, um das Kabel zu schützen und die gleiche Abzugskraft beizubehalten.
Große hobelartige Fräsmaschine, die zum Fräsen des Hauptchassis des Hauptverseilkorbs und des Aufwickel- und Abwickelchassis verwendet wird. Die große hobelartige Fräsmaschine kann sicherstellen, dass jede ebene Fläche in einem Durchgang bearbeitet wird, um eine gleichmäßige Höhenverteilung der von der Fräsmaschine bearbeiteten Oberfläche zu gewährleisten. All dies ermöglicht einen reibungslosen Lauf der gesamten Maschine.
Wuchtdynamische Auswuchtmaschine ist die Schlüsselproduktionsausrüstung für schnell laufende Draht- und Kabelanlagen, insbesondere für starre Verseilkorbe und rohrförmige Verseilkorbe. Der Bearbeitungsprozess des Verseilkorbs führt zu unterschiedlichen exzentrischen Kräften, die von der dynamischen Auswuchtmaschine erkannt werden. Nach der Korrektur erfüllt der Verseilkorb leicht die Anforderungen an die Hochgeschwindigkeitsrotation und erhöht die Lebensdauer.
Elektrischer Glühofen ist für die Herstellung von Draht- und Kabelmaschinen, insbesondere von starren und rohrförmigen Verseilmaschinen, unverzichtbar. Die innere Spannung des Hauptverseilkorbs ist beim Zusammenschweißen groß. Die innere Spannung wird durch Wärmebehandlung stark abgebaut. Dieser Produktionsprozess stellt sicher, dass der Verseilkorb ohne Verformung und Bruch ist, um die innere Qualität zu verbessern.
4. Technische Parameter
| Modell (Planeten-Verseilmaschine) | JLY-315 | JLY-400 | JLY-500 | JLY-630 | |
| Durchmesser des Einzeldrahtes | Kupfer | φ1-1,6 mm | φ1-4 mm | φ1,2-5 mm | φ1,5-5 mm |
| Aluminium | φ1,2-2 mm | φ1,2-4 mm | φ1,4-5 mm | φ2,0-5 mm | |
| Maximaler verseilter Leiter-Außendurchmesser | φ14 mm | φ28 mm | φ35 mm | φ45 mm | |
| Verseilsteigung | 6 Spulen Verseilkorb | 26-435 | 39-695 | 44-770 | 48-840 |
| 12 Spulen Verseilkorb | 30-526 | 43-774 | 47-858 | 50-928 | |
| 18 Spulen Verseilkorb | 34-639 | 47-858 | 55-1001 | 65-1201 | |
| 24 Spulen Verseilkorb | 38-749 | 51-940 | 63-1151 | 75-1601 | |
| Drehzahl | 6 Spulen Verseilkorb | 218 U/min | 120 U/min | 106 U/min | 55 U/min |
| 12 Spulen Verseilkorb | 118 U/min | 110 U/min | 97,5 U/min | 45 U/min | |
| 18 Spulen Verseilkorb | 108 U/min | 100 U/min | 82,9 U/min | 35 U/min | |
| 24 Spulen Verseilkorb | 98 U/min | 90 U/min | 74 U/min | 25 U/min | |
| Spillwinde | Durchmesser der Spillwinde | 1000 mm | 1600 mm | 1800 mm | 2000 mm |
| Maximale Abzugskraft | 2T | 5T | 10T | 15T | |
| Motorleistung | 18,5 KW | 22 KW | 37 KW | 55 KW | |
| Spulengröße | 315 mm | 400 mm | 500 mm | 630 mm | |
| Zentrale Abwickelspule | 315 mm | 1250 mm | 1600 mm | 1600 mm | |
| Aufwickelspule | 1250 mm | 2000 mm | 2000 mm | 2500 mm | |
| Maximale lineare Abzugsgeschwindigkeit | 25 m/min | 30 m/min | 34,7 m/min | 20 m/min | |
| Zentrale Höhe | 1000 mm | 1000 mm | 1000 mm | 1100 mm |
|
5. Foto
6. Verpackungsfoto
7. Unsere Fabrik und Einführung
Hejian Baohong Electrical Machinery Co., Ltd. wurde 2006 gegründet. Unser Unternehmen befindet sich in der Wirtschaftsentwicklungszone der Stadt Hejian, Provinz Hebei, und ist der größte professionelle Hersteller von Verseil- und Lege maschinen in Nordchina.
Seit 2006 hat sich Baohong Machinery, gestützt auf die Fürsorge und Unterstützung unserer Kunden, der Forschung und Entwicklung von Verseil- und Lege maschinen verschrieben und große Fortschritte erzielt. Jetzt sind wir die einzige Fabrik, die die Produktion der JLK-Rigid-Verseilmaschinen-Serie zu einer Montagelinienverarbeitung in China entwickeln kann, und wir haben auch unabhängig die JGB-Bow-Skip-Verseillinien, die CGB-Bow-Skip-Kabelmaschinen und die CLY-High-Speed-Cradle-Type-Lege maschinen entwickelt.
Derzeit umfasst Hejian Baohong Electrical Machinery Co., Ltd. eine Fläche von 10000 Quadratmetern, Produktionswerkstatt 8000 Quadratmeter. Unser Unternehmen hat 60 Mitarbeiter, darunter 10 F&E-Mitarbeiter. Der jährliche Produktionswert liegt derzeit bei über 10 Millionen US-Dollar und hat sich zu einem der wichtigsten Hersteller von Verseilmaschinen in China entwickelt.
