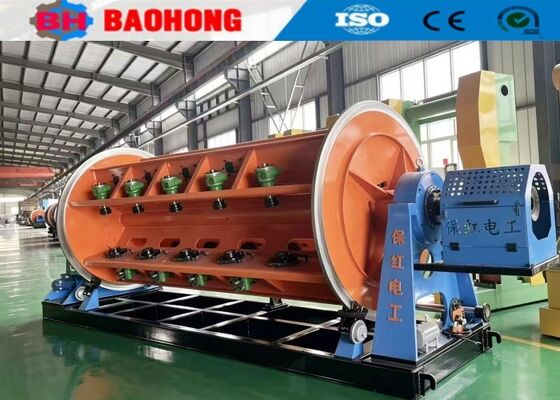

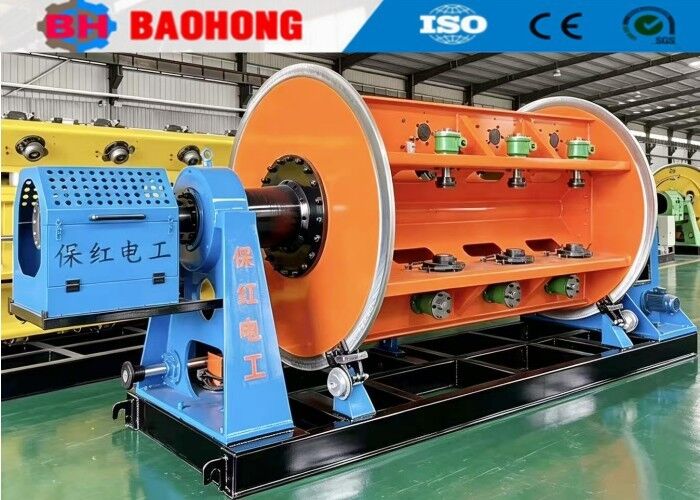

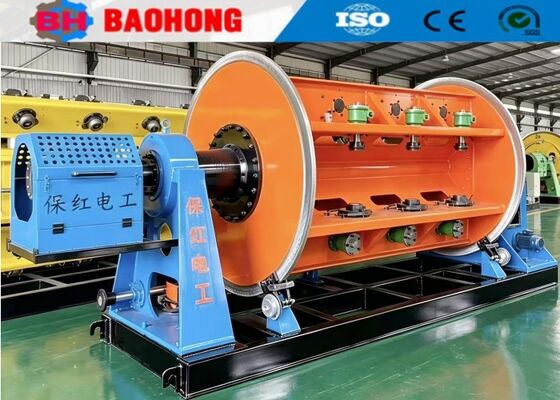

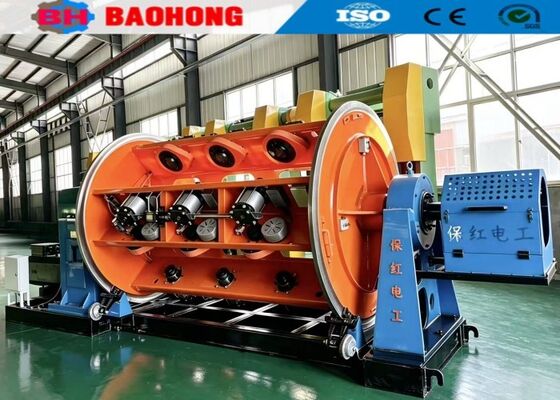

JLK Hochgeschwindigkeits-Starrrahmen-Verseilmaschine für Freileitungen und ACSR

1.Funktionen der Maschine für das starre Stranging

1.1 Nicht-Rückdrehkonstruktion: für die Verstärkung von Kupferdrähten, runden Aluminiumdrähten, vordrehten Sektorleitern und Stahldrähten.

1.2 Flexible Ladeoptionen: Seiten- und Vorderautomaten können je nach Layout und spezifischen Anforderungen angepasst werden.

1.3 Präzise Spannungskontrolle: Ausgestattet mit aerodynamischem Widerstand und elektromagnetischen Bremsen zur Aufrechterhaltung einer konstanten und zuverlässigen Spannung während der gesamten Produktion.

1.4 Unabhängiger Motorantrieb: verfügt über eine Bodenwellenübertragungsstruktur, bei der jeder Käfig von einem unabhängigen Motor mit elektrischer Synchronisation angetrieben wird.

1.5 Erweiterte HMI + PLC-Steuerung: Ermöglicht mühelose Voreinstellungen von Stranding Pitch und Richtung, automatische Spannungskompensation,und nahtlose Geschwindigkeitssynchronisierung mit dem Ziehkapstan und der Aufnahmeeinheit.

1.6 Umfassende Sicherheitsvorkehrungen: Zu den eingebauten Sicherheitsvorkehrungen gehören der Schutz vor Drahtbruch (Overline) und der Schutz vor Überspannung.

2.1Ø 500-630 Zentrale Auszahlung 1 Satz

2.26B, 12B, 18B, 24B Starrstrang 1 Stück pro Stück

2.3Drahtbaugruppe mit 4 Kompressionssätzen

2.4 Meterzähler 1 Satz

2.5Ø2000 Doppelinitiative-Kapstan 1 Satz

2.6Ø2500 Aufnahmestand mit Querschnitt 1 Satz

2.7 Übertragungssystem 1 Satz

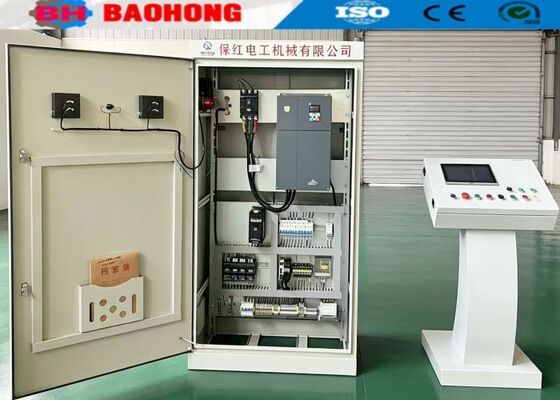

2.8Elektrische Steuerung 1 Satz

2.9Sicherheitsschutzvorrichtung (Schutzabdeckung für Schub- und Ziehvorrichtungen) 1 Satz

2.10 Sicherheitsabdeckung für Erdschächte 1er Satz

2.11Roll-Ladegerät 1 Satz

2.12 Pneumatischer Schlüssel 1 Satz

3. Merkmale
3.1Die Maschine ist mit einer Mensch-Maschine-Schnittstelle ausgestattet und alle Betriebsparameter können in Echtzeit angezeigt und eingestellt werden, was intuitiv und praktisch ist.

3.2Die tatsächliche Drehgeschwindigkeit, die lineare Drehgeschwindigkeit des Kapstans und andere Betriebsparameter jedes Strands können visuell angezeigt werden.

3.3Das Zählerrad ist mit dem Hauptsteuerfach verbunden, um den Zähler zum Anhalten einstellen zu können.

3.4 Das Trennwarnsignal wird drahtlos übertragen, um Verwirrung oder Ausfall des Übertragungsleiters wirksam zu vermeiden.

3.5Adoptieren Sie einen Tastschalter, der bequem zu bedienen und schön zu gestalten ist.

4. Technische Parameter

4.1Einzeldrahtdurchmesser mit Strang

Kupferdraht Φ1,5 Φ5,0 mm

Aluminiumdraht Φ1,8 Φ5,0 mm

4.2Max. Stranging OD Φ45 mm
4.3Streckwinkel

6B 50-720 mm

12B 77-866 mm

18B 99-998 mm

24B 110-1118 mm

4.4 Drehgeschwindigkeit

6B 330r/min

12B 308 r/min

18B 275 R/min

24B 252 r/min

4.5Max. Kapstan Lineargeschwindigkeit 85,45 m/min
4.6Kapstan-Raddurchmesser Ø2000 mm
4.7Rolle im Käfig PND500
4.8Zentrale Auszahlungsrolle Größe PN100 PN1600
4.9Aufnehmen der Rolle PN1600 PN2500
4.10 Hauptmotorleistung 75 kW ((AC-Motor mit Wechselrichter)


5Fotos.

6- Foto auf der Verpackung.

7Einführung unserer Fabrik und unseres Unternehmens

Hejian Baohong Electrical Machinery Co., Ltd. wurde 2006 gegründet.war der größte professionelle Hersteller für Drahtsträngmaschine und Aufstellmaschine in Nordchina.

Seit 2006 vertrauen wir auf die Fürsorge und Unterstützung unserer Kunden.Baohong Machinery hat sich der Forschung und Entwicklung von Draht Stranding-Maschine und Legemaschine gewidmet und hat große Verbesserungen gemachtJetzt sind wir die einzige Fabrik geworden, die die Produktion der JLK-Rigid Stranding-Maschine-Serie entwickeln kann, um eine Montagelinie in China zu verarbeiten,und wir haben auch unabhängig entwickelt die JGB Bow skip Stranding Linien, die CGB Bow-Skip-Kabellinien und die CLY Highspeed Cradle-Linien.

Hejian Baohong Electrical Machinery Co., Ltd. umfasst eine Fläche von 10000 Quadratmetern, eine Produktionswerkstatt von 8000 Quadratmetern.Der jährliche Produktionswert beträgt derzeit mehr als 10 Millionen Dollar.undhat sich zu einem der wichtigsten Stranding-Maschinenhersteller in China entwickelt.
