| Produktname: | Starre Verseilmaschine für ACSR- und Stahlkern-Aluminiumleiter | Anwendbare Rollengröße: | 500 / 630 |
|---|---|---|---|
| Anwendbare Materialien: | Kupfer-, Aluminium- und Stahldraht | Anwendung: | Steifer Schiffbruch |
| Stromversorgung: | 380V/415V 50/60HZ | Malen Farbe: | Optional |
| Mittelhöhe: | 1100 mm | Garantiezeitraum: | Ein Jahr |
| Hervorheben: | Steife Anschwemmungs-Hochgeschwindigkeitsmaschine,Kupferdraht-steifer Rahmen Strander,Rigid-Verseilmaschine mit Garantie |
||
Die Rigid-Verseilmaschine ist für das Verseilen von Kupfer- und Aluminiumleitern konzipiert. Sie führt unilay und umgekehrte konzentrische Verseilungen für runde, komprimierte, verdichtete oder sektorförmige Leiter durch, die in der Kabelherstellung und für Freileitungen verwendet werden. Rigid-Verseilstränge sind die ideale Lösung für die Herstellung von großformatigen Leitern für NS/MS/HS-Stromkabel und Freileitungen (AAC, AAAC, ACSR). Sie eignen sich für Spulendurchmesser von 500 mm, 630 mm und 800 mm und verfügen über ein automatisches Seiten- oder Bodenladesystem sowie kundenspezifische Systeme, die auf die spezifischen Bedürfnisse der Kunden zugeschnitten sind.
2. Merkmale
2.1 Die Rigid-Rahmen-Verseilmaschine ist mit einem Spulenkäfig von 1+6+12+18+24+30+36 ausgelegt.
2.2 Spule: 500 mm, 630 mm, 710 mm DIN 46397 Standard / Modifiziert.
2.3 Sie kann das Bruchsignal jeder Spule in jedem Verseilkäfig durch digitale Mengenscans genau abschätzen, und die Bruchposition kann auf dem Touchscreen angezeigt werden.
2.4 Bei Stromausfall stoppt die Maschine durch ein Notbremssystem kontrolliert, wodurch die Spule durch Federdruck mit einer sekundären positiven Verriegelung gehalten wird. Das Lösen der Spule erfolgt durch extern angeschlossene pneumatische Druckluft.
2.5 Konstante Spulengegenkraft wird durch ein elektronisch-pneumatisches Ventil erreicht, und die einzelne Spulendrehung wird elektronisch erfasst, um eine gleichmäßige Spannung durch ein positives Motorsteuerungssystem oder passive mechanische Ausrüstung aufrechtzuerhalten.
3. Maschinenparameter
| Modell (Rigid-Verseilmaschine) | JLK-500 | JLK-630 | JLK-710/720 | |
| Durchmesser des Einzeldrahtes | Kupfer | φ1,5-5 mm | φ1,5-5 mm | φ1,5-5 mm |
| Aluminium | φ1,5-5 mm | φ1,5-5 mm | φ1,5-5 mm | |
| Maximaler Verseilleiter-Außendurchmesser | φ35-55 mm | φ35-55 mm | φ35-55 mm | |
| Verseilsteigung | 6-Spulen-Verseilkäfig | 40-719 mm | 51-896 mm | 54-963 mm |
| 12-Spulen-Verseilkäfig | 40-719 mm | 51-896 mm | 54-963 mm | |
| 18-Spulen-Verseilkäfig | 44-793 mm | 63-1056 mm | 57-1012 mm | |
| 24-Spulen-Verseilkäfig | 51-924 mm | 71-1246 mm | 66-1190 mm | |
| 30-Spulen-Verseilkäfig | 57-1028 mm | 87-1553 mm | 79-1403 mm | |
| Drehzahl | 6-Spulen-Verseilkäfig | 230,6 U/min | 180,1 U/min | 150,6 U/min |
| 12-Spulen-Verseilkäfig | 230,6 U/min | 180,1 U/min | 150,6 U/min | |
| 18-Spulen-Verseilkäfig | 208,5 U/min | 155 U/min | 142,6 U/min | |
| 24-Spulen-Verseilkäfig | 179 U/min | 130,1 U/min | 122,3 U/min | |
| 30-Spulen-Verseilkäfig | 161,8 U/min | 115,9 U/min | 102,7 U/min | |
| Abzug | Abzugsrad-Durchmesser | 2000 mm | 2000 mm | 2000 mm |
| Maximale Abzugskraft | 30 T | 30 T | 40 T | |
| Vorspiralvorrichtung | Steigung | 500-2500 mm | 500-2500 mm | 500-2500 mm |
| Motorleistung | 90-180 KW | 110-180 KW | 130-180 KW | |
| Spulengröße | 500*375*127 | 630*475*127 | 710*530*127 | |
| Zentralabzugsspule | 1600*800*80 | 1600*800*80 | 1600*800*80 | |
| Aufwickelspule | 2500*1500*125 | 2500*1500*125 | 3150*1900*160 | |
| Maximale lineare Abzugsgeschwindigkeit | 69 m/min | 69 m/min | 62 m/min | |

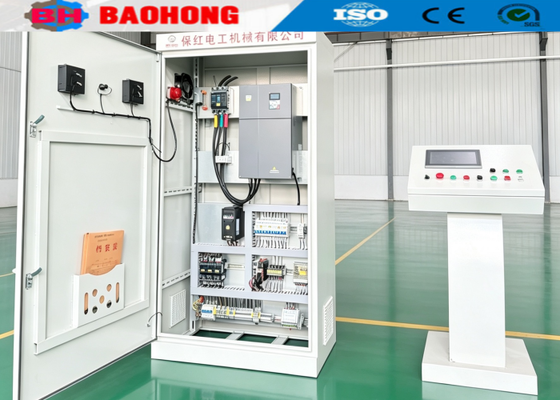

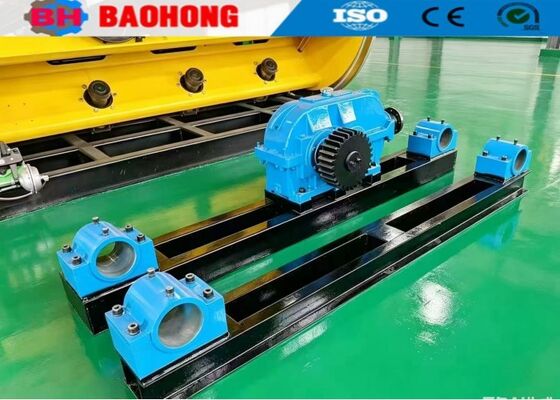

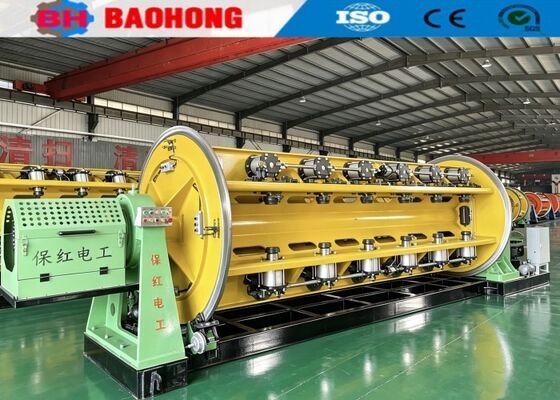

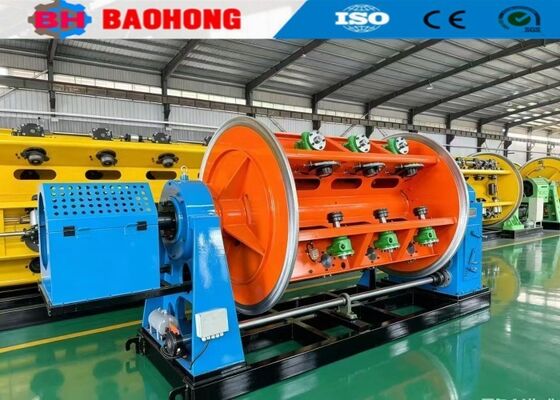

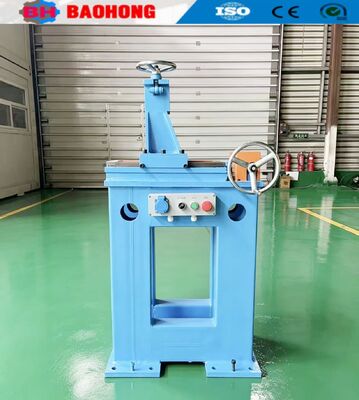

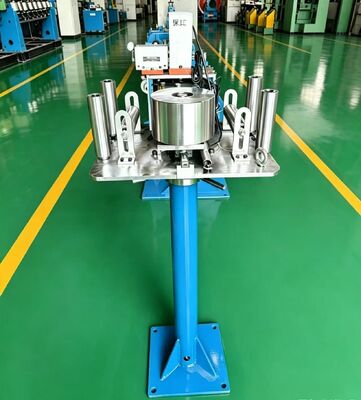

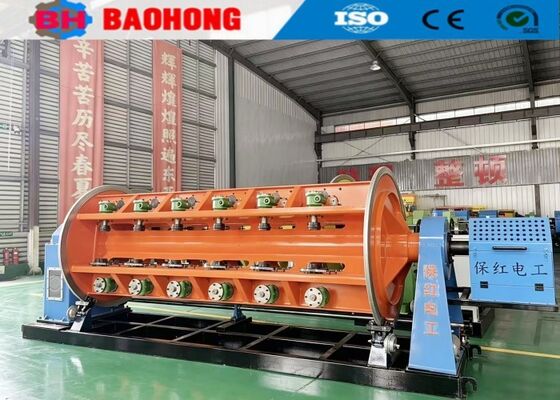

4. Fotos
5. Verpackungsfotos
6. Unsere Fabrik und Einführung
Hejian Baohong Electrical Machinery Co., Ltd. wurde 2006 gegründet. Unser Unternehmen befindet sich in der Wirtschaftsentwicklungszone der Stadt Hejian, Provinz Hebei, und ist der größte professionelle Hersteller von Drahtverseilmaschinen und Lege-Maschinen in Nordchina.
Seit 2006 hat sich Baohong Machinery, gestützt auf die Fürsorge und Unterstützung unserer Kunden, der Forschung und Entwicklung von Drahtverseilmaschinen und Lege-Maschinen verschrieben und große Fortschritte erzielt. Jetzt sind wir die einzige Fabrik, die die Produktion der JLK Rigid-Verseilmaschinen-Serie zu einer Fließbandverarbeitung in China entwickeln kann, und wir haben auch unabhängig die JGB Bow-Skip-Verseilstränge, die CGB Bow-Skip-Kabelstränge und die CLY Hochgeschwindigkeits-Cradle-Lege-Maschinen entwickelt.
Jetzt umfasst Hejian Baohong Electrical Machinery Co., Ltd. eine Fläche von 10000 Quadratmetern, Produktionswerkstatt 8000 Quadratmeter. Unser Unternehmen hat 60 Mitarbeiter, darunter 10 F&E-Mitarbeiter. Der jährliche Produktionswert liegt derzeit bei über 10 Millionen US-Dollar und hat sich zu einem der wichtigsten Hersteller von Verseilmaschinen in China entwickelt.
