| Maschinenname: | Steife Art Schiffbruch-Maschine | Typ: | JLK-500,JLK-630,JLK-710/720 |
|---|---|---|---|
| Anwendung: | Strandung | Material: | Kupfer, Aluminium, Stahl, etc. |
| Strandungsplatz: | Schritt-los, justierbar | HS-Code: | 8479400000 |
| Garantiezeitraum: | 1 Jahr | Ausrüstungsfarbe: | Maßgeschneidert |
| Hervorheben: | steifes Rahmen strander,steife Rahmenschiffbruchmaschine |
||

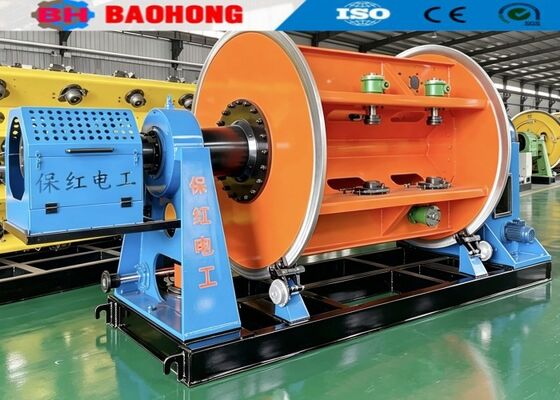

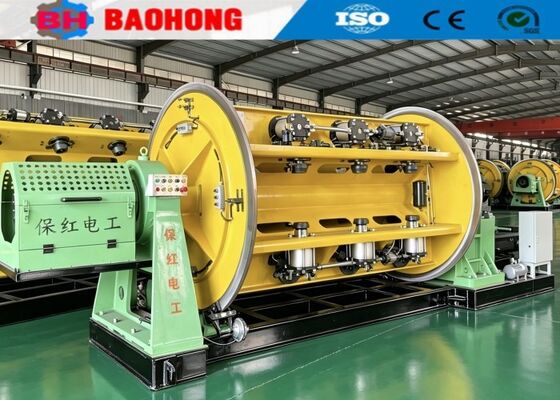

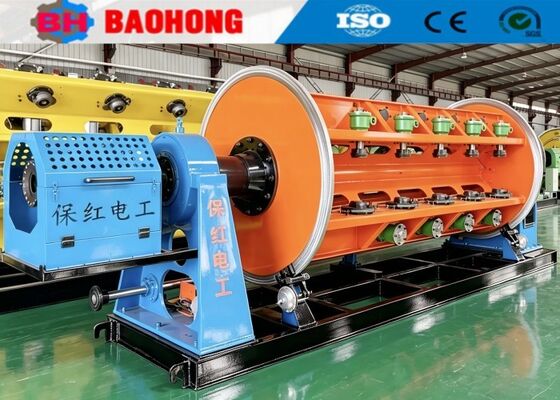

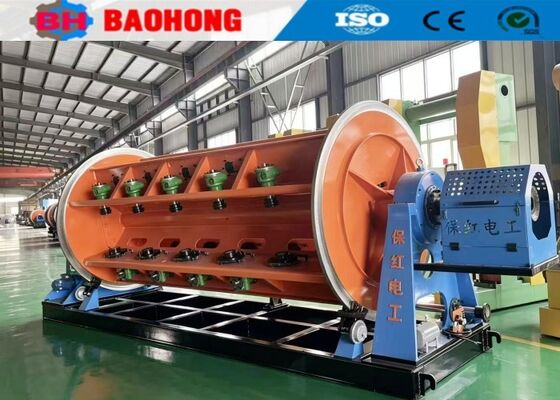

500/630/710 Starrtyp-Verseilmaschine für Kupferdraht und Kabel
1. Anwendung
Die Maschine wird hauptsächlich zum Verseilen und Verdichten von Kupfer- oder Aluminium-Sektor- oder Rundleitern sowie zum Vorspiralisieren von Sektorleitern usw. verwendet.Zum Beispiel AAC, AAAC, ACSR, Kupferleiter von 15 qmm bis 1500 qmm Aluminium- und Kupferleiter. Sie wird auch zur Herstellung von Stahlwaffenlagen verwendet.
2. Hauptkomponente
2.1 Abwickelvorrichtung 1 Satz
2.2 Starr-Verseilmaschine jede Spule 1 Satz
2.3 Verdichtungs- und Montage-Werkzeughalter 1 Satz
2.4 Konzentrische Bandmaschine 1 Satz
2.5 Meterzähler 1 Satz
2.6 Abzugsvorrichtung 1 Satz
2.7 Verfahreinrichtung 1 Satz
2.8 Säulenaufwickler 1 Satz
2.9 Elektrischer Schaltschrank (Hauptschrank und Bedienerschrank) 1 Satz je
3. Merkmale
3.1 Wir fertigen diese Käfigtyp-Verseilmaschine nach Kundenwunsch an.
3.2 Die gesamte Struktur wird auf einer großen Horizontaldrehbank bearbeitet.
3.3 Effizient und schnell. Die maximale Drehzahl des Käfigs beträgt 253 U/min. Maximale Linienbandgeschwindigkeit von 62,3 m/min.
3.4 Doppelscheiben-Abzugsvorrichtungen mit schrägem Design eignen sich für hohe Verdichtungslasten.
3.5 Käfigscheiben-Pneumatikbremse.
3.6 SPS (optional).
4. Technische Parameter
| Modell (Starr-Verseilmaschine) | JLK-500 | JLK-630 | JLK-710/720 | |
| Durchmesser des Einzeldrahtes | Kupfer | φ1,5-5 mm | φ1,5-5 mm | φ1,5-5 mm |
| Aluminium | φ1,5-5 mm | φ1,5-5 mm | φ1,5-5 mm | |
| Maximaler verseilter Leiter-Außendurchmesser | φ35-55 mm | φ35-55 mm | φ35-55 mm | |
| Verseilsteigung | 6-Spulen-Verseilkäfig | 40-719 mm | 51-896 mm | 54-963 mm |
| 12-Spulen-Verseilkäfig | 40-719 mm | 51-896 mm | 54-963 mm | |
| 18-Spulen-Verseilkäfig | 44-793 mm | 63-1056 mm | 57-1012 mm | |
| 24-Spulen-Verseilkäfig | 51-924 mm | 71-1246 mm | 66-1190 mm | |
| 30-Spulen-Verseilkäfig | 57-1028 mm | 87-1553 mm | 79-1403 mm | |
| Drehzahl | 6-Spulen-Verseilkäfig | 230,6 U/min | 180,1 U/min | 150,6 U/min |
| 12-Spulen-Verseilkäfig | 230,6 U/min | 180,1 U/min | 150,6 U/min | |
| 18-Spulen-Verseilkäfig | 208,5 U/min | 155 U/min | 142,6 U/min | |
| 24-Spulen-Verseilkäfig | 179 U/min | 130,1 U/min | 122,3 U/min | |
| 30-Spulen-Verseilkäfig | 161,8 U/min | 115,9 U/min | 102,7 U/min | |
| Abzugsvorrichtung | Durchmesser der Abzugsscheibe | 2000 mm | 2000 mm | 2000 mm |
| Maximale Abzugskraft | 30 T | 30 T | 40 T | |
| Vorspiralvorrichtung | Steigung | 500-2500 mm | 500-2500 mm | 500-2500 mm |
| Motorleistung | 90-180 KW | 110-180 KW | 130-180 KW | |
| Spulen | 500*375*127 | 630*475*127 | 710*530*127 | |
| Mittlere Abwickelspule | 1600*800*80 | 1600*800*80 | 1600*800*80 | |
| Aufwickelspule | 2500*1500*125 | 2500*1500*125 | 3150*1900*160 | |
| Maximale lineare Abzugsgeschwindigkeit | 69 m/min | 69 m/min | 62 m/min | |
| Mittenhöhe | 1000 mm | 1100 mm | 1100 mm | |

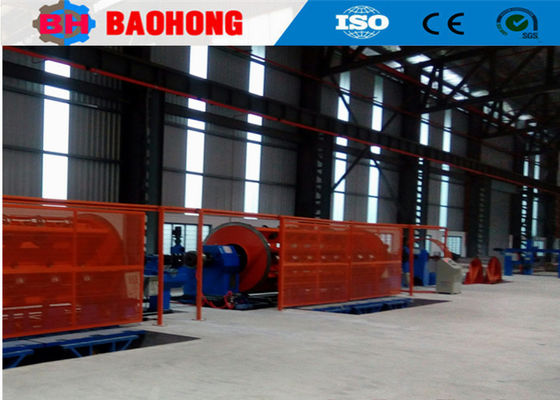

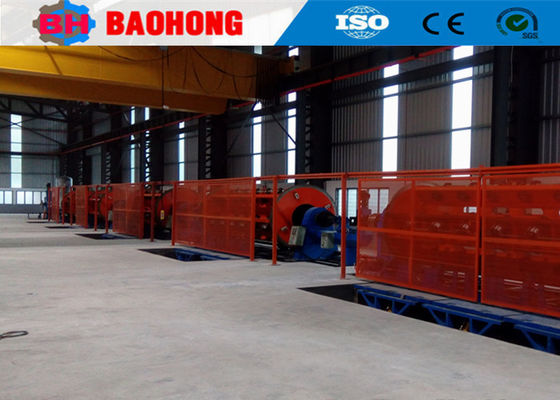

5. Fotos
6. Verpackungsfoto
7. Vorstellung unserer Fabrik und unseres Unternehmens
Hejian Baohong Electrical Machinery Co., Ltd. wurde 2006 gegründet. Unser Unternehmen befindet sich in der Wirtschaftsentwicklungszone der Stadt Hejian, Provinz Hebei, und ist der größte professionelle Hersteller von Verseilmaschinen und Legemaschinen in Nordchina.
Seit 2006 hat sich Baohong Machinery, gestützt auf die Fürsorge und Unterstützung unserer Kunden, der Forschung und Entwicklung von Verseil- und Legemaschinen gewidmet und große Fortschritte erzielt. Jetzt sind wir die einzige Fabrik, die die Produktion der JLK-Starr-Verseilmaschinenreihe zu einer Montagelinienverarbeitung in China entwickeln kann, und wir haben auch unabhängig die JGB-Bogen-Skip-Verseillinien, die CGB-Bogen-Skip-Verlegelinien und die CLY-Hochgeschwindigkeits-Korb-Legemaschinen entwickelt.
Jetzt umfasst Hejian Baohong Electrical Machinery Co., Ltd. eine Fläche von 10.000 Quadratmetern, Produktionswerkstatt 8000 Quadratmeter. Das Unternehmen hat 60 Mitarbeiter, darunter 10 Forschungs- und Entwicklungspersonal. Mit einer Jahresproduktion von mehr als 10 Millionen US-Dollar hat sich das Unternehmen zu einem der wichtigsten Verseilhersteller in China entwickelt.
