Kabel- und Kabelherstellungsmaschine: 500/6+12 Starre Strandinglösung-Effizienz und Präzision für die Produktion von Kabeln mit mehreren Strängeln

Draht- und Kabelmaschine: 500/6+12 Starrverseilmaschine – Effizienz und Präzision für die Produktion von Mehrdrahtkabeln

1. Anwendung

Diese Maschine wird hauptsächlich für die nicht-torsionelle Verseilung von Stahlkern-Aluminiumleitern (ACSR) und Aluminiumlegierungsleitern mit großem Querschnitt und langer Länge verwendet. Sie kann auch für die nicht-torsionelle Verseilung und Kompaktierung von Kupferleitern mit runden, speziell geformten und sektorförmigen Kernen eingesetzt werden.

2. Hauptkomponente

2.1 Φ500 Abwickelhaspel 1 Satz

2.2 Drahtführungsständer Typ # 1 Satz

2.3 6B, 12B Verseilmaschine 2 Sätze

2.4 Drahtmontagedüse & Kompaktierungsvorrichtung 2 Sätze

2.5 Meterzähler (mechanisch, elektronisch) 1 Satz

2.6 Φ 1600 starke Doppeltreibscheibe 1 Satz

2.7 Φ 1800 Säulenwickler mit Verfahrvorrichtung 1 Satz

2.8 Elektrisches Steuersystem 1 Satz

2.9 Manuelles Schub-Zug-Sicherheitsschutzsystem 2 Sätze

3. Merkmale

3.1 Die gesamte Maschine wird von einem unabhängigen Motor angetrieben, und jeder Abschnitt des Käfigs und der Treibscheibe wird von einem separaten Permanentmagnet-Synchron-Servomotor angetrieben. Der Käfig wird über ein spezielles Getriebe angetrieben, was die Struktur im Vergleich zu herkömmlichen Starr-Verseilmaschinen mit Bodenwellenverbindung vereinfacht und die Wartung der Ausrüstung erleichtert.

3.2 Die Steuerung der gesamten Maschine verwendet eine SPS der Inovance-Serie, und verschiedene Produktionsparameter werden über den Touchscreen eingestellt. Jeder Abschnitt des Käfigs und der Treibscheibe wird von einem Jiangsu Zhima Servomotor angetrieben, und der Motorantrieb ist ein Frequenzumrichter. Um die Übertragungsgenauigkeit zu gewährleisten, verwendet der Antriebsmotor eine Gitterkoderrückführung, und die gesamte Maschine verwendet eine Buskommunikation, um die Genauigkeit der Signalübertragung zu gewährleisten. In der tatsächlichen Produktion stellen die Benutzer die Prozessparameter wie die Steigung jedes Käfigabschnitts und die Geschwindigkeit der Produktionslinie auf dem Touchscreen gemäß den erforderlichen Kabel-Spezifikationen ein. Beim Start wird die Geschwindigkeit jedes Getriebeteils automatisch von der SPS berechnet, um die Synchronisation der gesamten Maschine und die Genauigkeit der Verdrehsteigung zu gewährleisten und eine stufenlose Geschwindigkeitsregelung der gesamten Maschine zu erreichen. Das elektronische Steuersystem verfügt über fortschrittliche Technologie, bequeme Bedienung und zuverlässigen Betrieb.

3.3 Das Impulsprinzip wird zur Erkennung von Drahtbrüchen verwendet, wodurch das Drahtbruchsignal jeder Spule in jedem Abschnitt des Käfigs genau bestimmt werden kann, was die Erkennungsgenauigkeit gewährleistet. Durch die Anzeige auf dem Touchscreen kann der Bediener das Problem schnell lösen und den nächsten Start durchführen.

3.4 Die Maschine verwendet einen programmierbaren Inovance-Controller und einen Feldbus, um den Arbeitsstatus aller Maschinenteile einheitlich zu steuern und zu koordinieren, und verwendet einen Frequenzumrichter zur Steuerung des Starts und Betriebs des Wechselstrommotors. Der Inovance-Touchscreen wird zur Einstellung und Anzeige verschiedener Prozessparameter verwendet. Das elektronische Steuersystem ist technologisch fortschrittlich, einfach zu bedienen und zuverlässig im Betrieb.

4. Haupttechnische Parameter

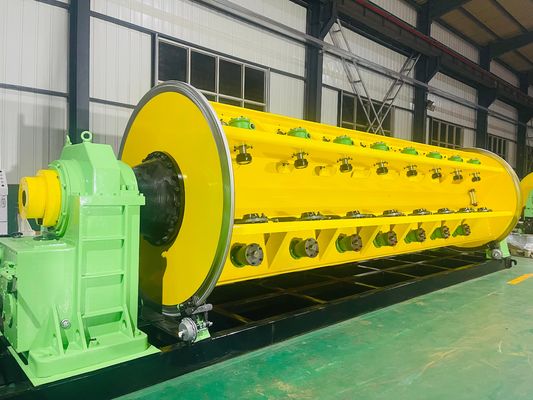

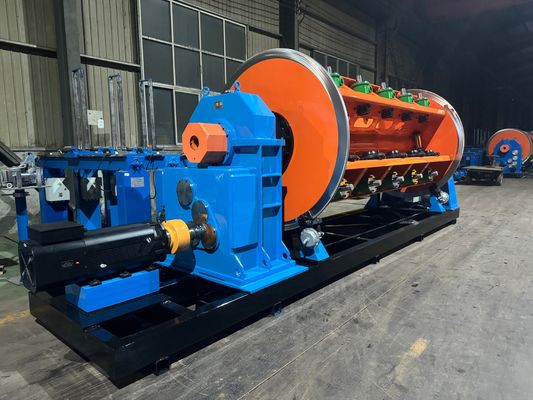

5.Fotos

6.Verpackungsfoto

7.Unsere Fabrik und Einführung

Hebei Baohong Electrical Machinery Co., Ltd. wurde am 1. August 2006 gegründet. Das Unternehmen befindet sich in der Industriezone von Shawa Township, Hebei City, im Dreieckszentrum von Peking, Tianjin und Shijiazhuang, und profitiert von bequemer Transportanbindung und reichen Eisen- und Stahlressourcen. Beginnend mit der Produktion von Verseilmaschinen-Serienprodukten hat das Unternehmen eine 18-jährige Entwicklung durchlaufen. Durch die vollständige Nutzung von Talentvorteilen und technischer Stärke forscht und entwickelt das Unternehmen kontinuierlich neue Technologien und Prozesse, erzielt stetiges Wachstum und entwickelt sich allmählich zu einem umfassenden Wirtschaftsgut mit fortschrittlicher Fertigungstechnologie, starker Produktionskapazität und landesweiten sowie überseeischen Vertriebsnetzen. Das Unternehmen umfasst eine Fabrikfläche von 30.000 Quadratmetern, beschäftigt mehr als 100 Mitarbeiter, darunter 12 Maschinenbau- und Elektrotechnikingenieure, und seine Verarbeitungsanlagen belaufen sich auf über 60 Millionen Yuan. Derzeit ist das Unternehmen durch die Einführung von großtechnischen Verarbeitungsanlagen und die Forschung, Entwicklung und Verbesserung von Prozessen zum einzigen Hersteller in China geworden, der JLK-Käfig-Verseilmaschinen-Serieneinheiten auf einer Montagelinie produziert.
