| Name: | 69m/Min Rigid Stranding Machine | Usage: | Wire stranding |
|---|---|---|---|
| Wire materials: | Copper, aluminum, steel, etc | Max. Haul-off Linear Speed: | 69m/min |
| PLC brand: | SIEMENS | Inverter brand: | DANFOSS |
| Bearing brand: | NSK | Machine color: | Optional |
| Hervorheben: | 69m/Min Rigid Stranding Machine,Verdrehen der steifen Anschwemmungs-Maschine,Zusammenpressende steife Anschwemmungs-Maschine |
||

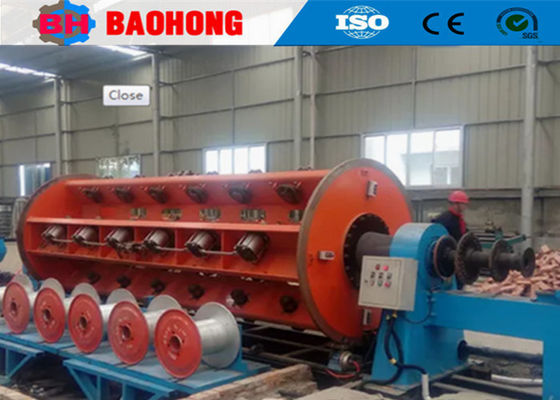

69 m/Min. Maschine zur Herstellung von Kabeldraht.
Die starre Stranding-Maschine wird zum Drehen und Verdichten der runden oder Sektorleiter sowie zur Vorspirale der Split-Leiter verwendet.Kupferleiter von 15 bis 1500 m2 Aluminium und KupferleiterEs wurde auch zur Herstellung von Stahldrahtpanzerungsschichten verwendet.
2.1 Auszahlung
2.2 12B.18B.24B Starrstrang
2.3 Verdickungs- und Montage-Druckhalter
2.4 Konzentrische Klebebandmaschine
2.5 Meterzähler
2.6 Capstan (mit 36-Stufen-Getriebe)
2.7 Durchfahrtsstand
2.8 Aufnahme des Spaltentyps
2.9 Getriebewelle
2.10 Elektrische Steuerung (Haupt- und Bedienungskabinett)
3. Merkmale
3.1 Die Starrrahmenverbindung ist mit einem 1+6+12+18+24+30+36 Bobbin Cage ausgelegt.
3.2 Bobbin: 500 mm, 630 mm, 710 mm nach DIN 46397 Standard / Modifiziert.
3.3 Schwerlastrahmenmaschine mit starrem Käfig, die an beiden Enden auf einem selbst ausrichtenden Rollenlager befestigt ist. Vollständig geschlossenes Getriebe, zentrales Schmiersystem für das Lager, Antrieb zu Käfigen.
3.4 Hohe Effizienz und Geschwindigkeit, Höchstgeschwindigkeit 253 RPM, Höchstgeschwindigkeit 62,3 m/min.
4. Technische Parameter
| Modell (Rigid Stranding-Maschine) | JLK-500 | JLK-630 | JLK-710/720 | |
| Durchmesser eines einzelnen Drahtes | Kupfer | φ1,5-5 mm | φ1,5-5 mm | φ1,5-5 mm |
| Aluminium | φ1,5-5 mm | φ1,5-5 mm | φ1,5-5 mm | |
| Höchstgeschwindigkeitsdaten für Strangleitungen | φ35-55 mm | φ35-55 mm | φ35-55 mm | |
| Stranding Pitch | 6 Streife der Bobbins | 40 bis 719 mm | 51-896 mm | 54 bis 963 mm |
| 12 Streife der Bobbins | 40 bis 719 mm | 51-896 mm | 54 bis 963 mm | |
| 18 Der Käfig für Strandbären | 44 bis 793 mm | 63 bis 1056 mm | 57 bis 1012 mm | |
| 24 Der Käfig, in dem sich ein Bobbin befindet | 51 bis 924 mm | 71-1246 mm | 66 bis 1190 mm | |
| 30 Der Käfig für die Strandbügel | 57 bis 1028 mm | 87-1553 mm | 79 bis 1403 mm | |
| Drehgeschwindigkeit | 6 Streife der Bobbins | 230.6 R/min | 180.1 r/min | 150.6 R/min |
| 12 Streife der Bobbins | 230.6 R/min | 180.1 r/min | 150.6 R/min | |
| 18 Der Käfig für Strandbären | 208.5 R/min | 155 R/min | 142.6 R/min | |
| 24 Der Käfig, in dem sich ein Bobbin befindet | 179 R/min | 130.1 r/min | 122.3 R/min | |
| 30 Der Käfig für die Strandbügel | 1610,8 R/min | 115.9 R/min | 1020,7 R/min | |
| Kapstan | Durchmesser des Capstan-Rades | 2000 mm | 2000 mm | 2000 mm |
| Maximale Abziehkraft | 30 T | 30 T | 40 T | |
| Vorspirale Vorrichtung | Schwingung | 500 bis 2500 mm | 500 bis 2500 mm | 500 bis 2500 mm |
| Motorleistung | 90 bis 180 KW | 110 bis 180 KW | 130 bis 180 KW | |
| Größe der Schraube | 500*375*127 | 630*475*127 | 710*530*127 | |
| Zentrale Auszahlung Bobbin | 1600*800*80 | 1600*800*80 | 1600*800*80 | |
| Aufnahme-Bobbin | 2500*1500*125 | 2500*1500*125 | 3150*1900*160 | |
| Höchstgeschwindigkeit beim Abziehen | 69 m/min | 69 m/min | 62 m/min | |
5Fotos.
6Bilder von der Verpackung.
7Einführung unserer Fabrik und unseres Unternehmens
Hejian Baohong Electrical Machinery Co., Ltd. wurde 2006 gegründet.war der größte professionelle Hersteller für Drahtsträngmaschine und Aufstellmaschine in Nordchina.
Seit 2006 vertrauen wir auf die Fürsorge und Unterstützung unserer Kunden.Baohong Machinery hat sich der Forschung und Entwicklung von Draht Stranding-Maschine und Legemaschine gewidmet und hat große Verbesserungen gemachtJetzt sind wir die einzige Fabrik geworden, die die Produktion der JLK-Rigid Stranding-Maschine entwickeln kann, um eine Montagelinie in China zu verarbeiten,und wir haben auch unabhängig entwickelt die JGB Bow skip Stranding Linien, die CGB Bow-Skip-Kabellinien und die CLY Highspeed Cradle-Linien.
Hejian Baohong Electrical Machinery Co., Ltd. umfasst eine Fläche von 10000 Quadratmetern, eine Produktionswerkstatt von 8000 Quadratmetern.Der jährliche Produktionswert beträgt derzeit mehr als 10 Millionen Dollar.undhat sich zu einem der wichtigsten Stranding-Maschinenhersteller in China entwickelt.
