500/1+6+12 Starre Verseilmaschine für die Draht- und Kabelherstellung

500/1+6+12 Starrsträngmaschine für die Herstellung von Draht und Kabel

1. Anwendung

Diese Maschine wird hauptsächlich für die torsionsfreie Verknüpfung von Aluminiumsträngen (ACSR) mit großem Querschnitt und langem Stahlkern und Aluminiumlegierungsleitern verwendet.Es kann auch für die nicht-torsion Stranding und Verdichtung von Kupferleitungen mit runden, speziell geformte und sektorförmige Kerne

2.Hauptkomponenten

2.1.Φ500AuszahlungStehen

2.2.#Typ Leitungsstange

2.3.6B, 12BStrander

2.4.Drahtverbund& Verdichtungsvorrichtung

2.5.MEther(mechanisch, elektronisch)

2.6.Φ1600 stark doppeltKapstan

2.7.Φ 1800 SpalteTyp der Aufnahmemit Durchfahrt

2.8.Elektrisch Steuerungssystem

2.9.Mjährliche Schub-ZugsSicherheitssystem

3.Haupt Eigenschaften

3.1.Die gesamte Maschine wird vom unabhängigen Motor angetrieben, und jeder Abschnitt des Käfigs und der Kapstan wird von einem separatenpmit einer Leistung von mehr als 100 W und.Der Käfig wird durch ein eigenes Getriebe getrieben, um sich zu drehen.die die Struktur im Vergleich zur herkömmlichen Bodenwellenverbindung mit angetriebenem Starrstrang vereinfacht und die Wartung der Ausrüstung bequemer macht.

3.2.Die Steuerung der gesamten Maschine nimmtIch...Die Produktion wird von einem Zhejiang Zhima-Servomotor betrieben, der die Antriebsvorrichtung des Zhejiang Zhejiang Zhejiangund der Motorfahrer ist ein Frequenzwandler. Um die Übertragungsgenauigkeit zu gewährleisten, nimmt der Übertragungsmotor ein Gitter-Encoder-Feedback an, und die gesamte Maschine nimmt eine Buskommunikationsmethode an, um die Signalübertragungsgenauigkeit zu gewährleisten.In der tatsächlichen Produktion, stellen die Benutzer die Prozessparameter wie die Abstandsrichtung jedes Sektionsbereichs des Käfigs und die Geschwindigkeit der Produktionslinie auf dem Touchscreen nach den erforderlichen Kabelspezifikationen ein.Wenn Sie starten, wird die Geschwindigkeit jedes Getriebebauteils automatisch durch die SPS berechnet, um die Synchronisierung der gesamten Maschine und die Genauigkeit des Drehstands zu gewährleisten,und um eine schrittlose Geschwindigkeitsregelung der gesamten Maschine zu erreichenDas elektronische Steuerungssystem verfügt über fortschrittliche Technologie, bequeme Bedienung und zuverlässige Bedienung.

3.3.Das Impulsprinzip wird zur Erkennung von Drahtbruch verwendet, das das Drahtbruchsignal jeder Schraube in jedem Abschnitt des Käfigs genau bestimmen kann und die Detektionsgenauigkeit gewährleistet.Über die Anzeige auf dem Touchscreen, kann der Bediener das Problem schnell lösen und den nächsten Start starten.

3.4.Die Maschine verwendetIch...ein neues programmierbares Steuergerät und ein Feldbus zur einheitlichen Steuerung und Koordinierung des Betriebszustands aller Teile der Maschine,und verwendet einen Frequenzumrichter zur Steuerung des Starts und des Betriebs des WechselstrommotorsDie elektronische Steuerung ist technologisch fortschrittlich, einfach zu bedienen und zuverlässig im Betrieb.

4Haupttechnische Parameter

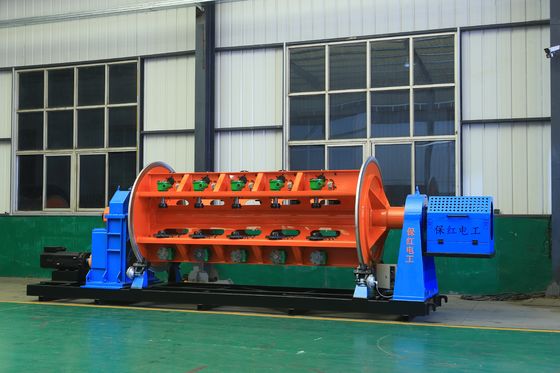

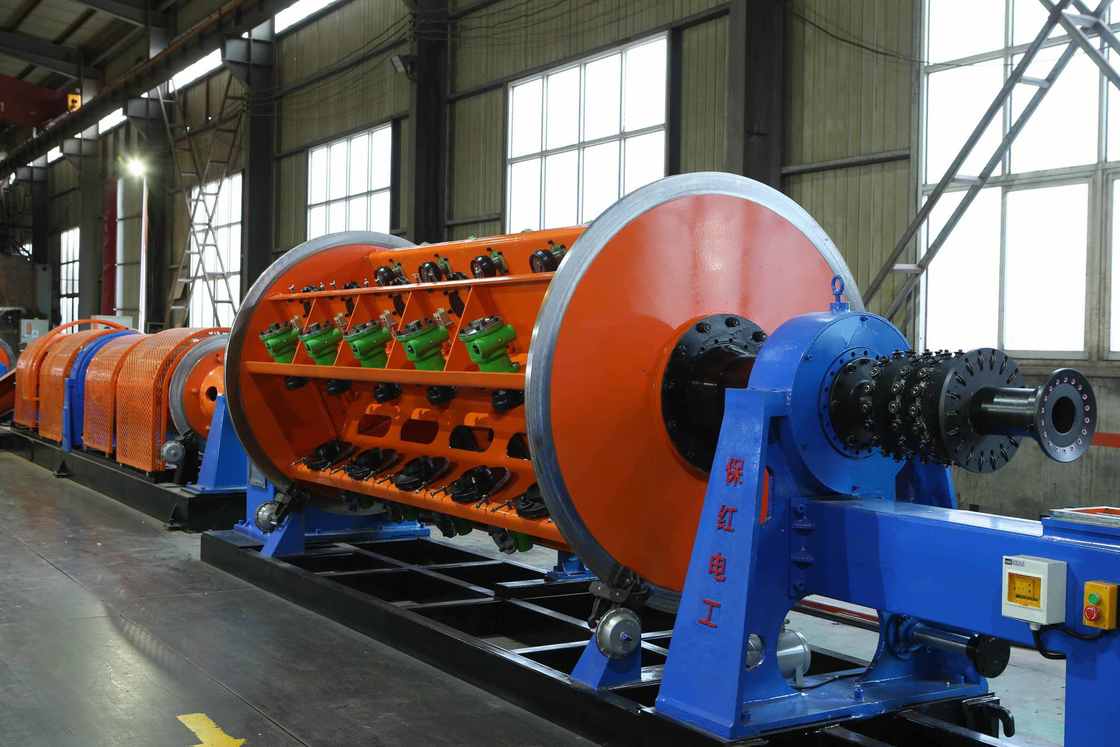

5.Fotos

6.Packing Foto

7.Unsere Fabrik und Einführung

Hebei Baohong Electrical Machinery Co., Ltd. wurde am 1. August 2006 gegründet.Tianjin und Shijiazhuang, die Firma genießt bequeme Transportation und reichlich Eisen und Stahl Beginnend mit der Produktion von Stranding-Maschine-Serieprodukten, hat es 18 Jahre Entwicklung durchlaufen.

Durch das volle Vertrauen auf Talentvorteile und technische Stärke forscht und entwickelt das Unternehmen kontinuierlich neue Technologien und Prozesse, um stetige Wachstum und schrittweise Entwicklung in eine umfassende wirtschaftliche Entität mit fortschrittlicher Fertigungstechnologie, starker Produktionskapazität und Verkaufsnetzwerke, die das ganze Land und Übersee abdecken.

The company covers a factory area of 30,000 square meters, with more than 100 employees, including 12 mechanical and electrical engineers, and its processing equipment totals more than 60 million yuan Die Firma umfasst eine Fabrikfläche von 30.000 Quadratmetern, mit mehr als 100 Mitarbeitern, einschließlich 12 mechanischen und elektrischen Ingenieuren, und ihre Verarbeitungsausrüstung beträgt mehr als 60 Millionen Yuan.Derzeit, durch die Einführung von großflächigen Verarbeitungsausrüstungen und der research, development and improvement of processes, hat sich das Unternehmen zum einzigen Hersteller in China entwickelt, der JLK-Cage produziert Stranding-Maschine-Serien-Einheiten auf einer Montagelinie.
