Produktdetails:
Zahlung und Versand AGB:
|
| Name: | Starrtyp Stranding -Maschine mit automatischer Belastung - Kabelherstellung Essentiell | Material: | Stahl/Cu/Al |
|---|---|---|---|
| Geeignet für: | Drahtverseilung | Größen der Walzen: | 500/630/700 |
| Ausrüstungsfarbe: | individuell angepasst | Garantiezeitraum: | 1 Jahr |
| Spulenladen: | Untere Seitenart | Übertragungstyp: | unabhängiger Motor |
| Hervorheben: | rigid stranding machine auto loading,cable manufacturing stranding machine,rigid type stranding machine |
||
Steifer Verlegemaschine mit automatischer Beladung – Wesentlich für die Kabelherstellung
1. Anwendung
Es wird hauptsächlich zum Verseilen und Verdichten von Kupfer- und Aluminium-Sektorleitern, zum Verseilen, Ziehen und Verdichten von runden und sonderförmigen Leitern sowie zum Verseilen von stahlkernverstärkten Aluminiumleitern verwendet.
2. Hauptkomponente
3. Merkmale
3.1 Die Einheit ist mit einer Mensch-Maschine-Schnittstelle (HMI) ausgestattet, über die verschiedene Betriebsparameter in Echtzeit angezeigt und eingestellt werden können, was Intuitivität und Komfort gewährleistet.
3.2 Betriebsparameter wie die tatsächliche Drehzahl jedes Verseilkorbs und die Linear-geschwindigkeit der Zugvorrichtung können intuitiv angezeigt werden.
3.3 Das Zählrad ist gummiert und mit einer pneumatischen Andrückvorrichtung versehen, was die Zählgenauigkeit wirksam verbessert. Es ist mit dem Hauptschaltschrank vernetzt, um ein Stoppen bei fester Länge zu realisieren.
3.4 Das Drahtbruch-Alarm-Signal wird drahtlos übertragen, was bei jedem Drahtbruch zu 100 % erfasst werden kann.
3.5 Annahme eines Schaltschrank-Touchscreen-Bedienpults, das für die Bedienung bequem und in der Form schön ist.
3.6 Rechteckige Vierkantrohre werden zur Verstärkung der Hauptverseilmaschine verwendet, um das Jitter der einzelnen Platinen zu vermeiden.
3.7 Der neue Bandspanner verwendet einen hochverschleißfesten Reibungsriemen, was die Einstellung bequemer macht und die Lebensdauer verlängert.
3.8 Die Kabel und Luftleitungen im Inneren der Maschine sind in den Vierkantrohren des Sockels verborgen, um Beschädigungen und Unordnung zu vermeiden.
3.9 Verstärkungen sind an der Vorderseite des Hauptgeräts angebracht, um die Stabilität zu erhöhen. Der Drahtwerkzeug-Sockel ist mit der Vorderseite des Hauptgeräts verbunden, was eine stärkere Integration und eine bessere mechanische Steifigkeit aufweist.
3.10 Die vorderen und hinteren Wellenköpfe des Hauptgeräts bestehen aus integrierten Stahlgussteilen, um Risse durch Schweißen zu vermeiden.
3.11 Der Bremsbereich des Hauptgeräts ist vergrößert, um die Bremsleistung zu verbessern.
3.12 Oberflächenpolitur des Spillrades.
4.Technische Hauptparameter
| Modell (Steife Verseilmaschine) | JLK-630/6 | JLK-630/6＋12 | JLK-630/6＋12＋18＋24 | |
| Durchmesser des Einzeldrahtes | Kupfer | φ1,5-5 mm | φ1,5-5 mm | φ1,5-5 mm |
| Aluminium | φ1,8-5 mm | φ1,8-5 mm | φ1,8-5 mm | |
| Maximaler Verseilungsdurchmesser des Leiters | φ15 mm | φ25 mm | φ45 mm | |
| Verseilsteigung | 6-Bobbin-Verseilkorb | 60-500 mm | 60-500 mm | 60-500 mm |
| 12-Bobbin-Verseilkorb | 75-560 mm | 75-560 mm | ||
| 18-Bobbin-Verseilkorb | 92-680 mm | |||
| 24-Bobbin-Verseilkorb | 108-790 mm | |||
| Drehzahl | 6-Bobbin-Verseilkorb | 258 U/min | 258 U/min | 258 U/min |
| 12-Bobbin-Verseilkorb | 236 U/min | 236 U/min | ||
| 18-Bobbin-Verseilkorb | 202 U/min | |||
| 24-Bobbin-Verseilkorb | 176 U/min | |||
| Spillrolle | Durchmesser der Spillrolle | 1250 mm | 1600 mm | 2000 mm |
| Maximale Abzugskraft | 8 T | 10 T | 15 T | |
| Bobbin | PND630 | PND630 | PND630 | |
| Zentrale Abwickelbobbin | PND630 | PND630 | PND630 | |
| Aufwickelbobbin | 1800mm | 2500mm | 2500mm | |
| Maximale Abzugsliniengeschwindigkeit | 35m/min | 40 m/min | 50 m/min | |
| Zentrale Höhe | 1000 mm | 1000 mm | 1000 mm | |

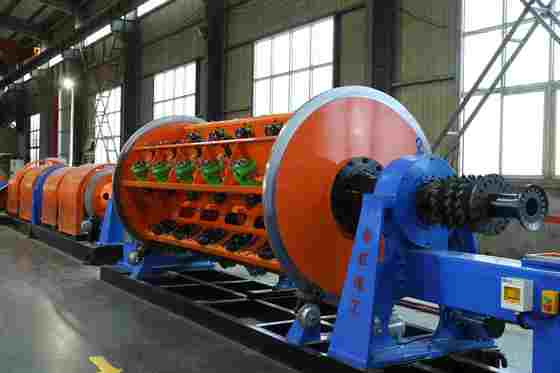

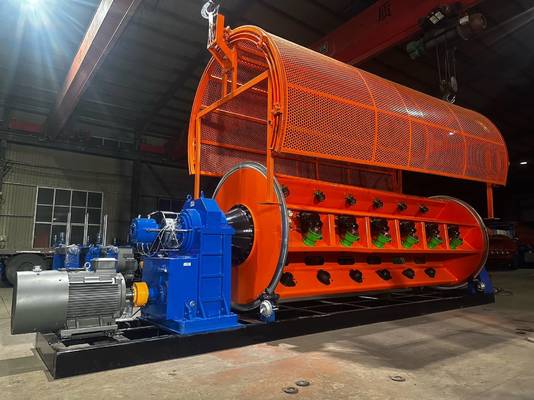

5.Fotos
6.Verpackungsfoto
7.Unsere Fabrik und Einführung
Hebei Baohong Electrical Machinery Co., Ltd. wurde am 1. August 2006 gegründet. Das Unternehmen befindet sich in der Industriezone der Gemeinde Shawa, Stadt Hebei, im Dreieckszentrum von Peking, Tianjin und Shijiazhuang, und profitiert von bequemer Transportanbindung und reichen Eisen- und Stahlressourcen. Beginnend mit der Produktion von Verseilmaschinen-Serienprodukten hat das Unternehmen eine 18-jährige Entwicklung durchlaufen.
Durch die vollständige Nutzung von Talentvorteilen und technischer Stärke forscht und entwickelt das Unternehmen kontinuierlich neue Technologien und Prozesse, erzielt stetiges Wachstum und entwickelt sich allmählich zu einem umfassenden Wirtschaftsgut mit fortschrittlicher Fertigungstechnologie, starker Produktionskapazität und Vertriebsnetzen, die das ganze Land und das Ausland abdecken. Das Unternehmen umfasst eine Fabrikfläche von 30.000 Quadratmetern mit mehr als 100 Mitarbeitern, darunter 12 Maschinenbau- und Elektrotechnikingenieure, und seine Verarbeitungsanlagen belaufen sich auf über 60 Millionen Yuan. Derzeit hat sich das Unternehmen durch die Einführung von großtechnischen Verarbeitungsanlagen und die Forschung, Entwicklung und Verbesserung von Prozessen zum einzigen Hersteller in China entwickelt, der JLK-Käfig-Verseilmaschinen-Serienaggregate auf einer Montagelinie produziert.
