| Gerätename: | Aluminiumdraht -Stranding -Geräte - Starres Rahmendesign | Material: | Kupfer, Aluminium, Stahl, etc. |
|---|---|---|---|
| Anwendung: | Strandung | Größen der Walzen: | 500.630 usw. |
| Ausrüstungsfarbe: | individuell angepasst | Garantiezeitraum: | 1 Jahr |
| Hervorheben: | aluminium wire stranding machine,rigid frame stranding equipment,rigid stranding machine with warranty |
||
Aluminiumdrahtverbindungsanlage
1. Anwendung
Diese Maschine wird hauptsächlich für die torsionsfreie Verknüpfung von Aluminiumsträngen (ACSR) mit großem Querschnitt und langem Stahlkern und Aluminiumlegierungsleitern verwendet.Es kann auch für die nicht-torsion Stranding und Verdichtung von Kupferleitungen mit runden, speziell geformte und sektorförmige Kerne.
2Hauptbestandteil
2.1 Φ630 Auszahlungsstand 1 Satz
2.2 #Typ Leitungsstange 1er Satz
2.3 6B, 12B Strander 2 Sätze
2.4 Drahtverbund- und Verdichtungsvorrichtung 2 Sätze
2.5 Zähler ((Mechanisch, elektronisch) 1 Satz
2.6 Φ 1600 starke Doppelkapstan 1 Satz
2.7 Φ 1800 Kolonnen-Typ-Aufnahme mit Durchlauf 1 Satz
2.8 Elektrische Steuerung 1er Satz
2.9 Manuelle Schiebeabdeckung
3. Merkmale
3.1 Die gesamte Maschine wird durch den unabhängigen Motor angetrieben, und jeder Abschnitt des Käfigs und der Kapstan wird durch einen separaten permanenten Magneten synchronen Servomotor angetrieben.Der Käfig wird durch ein eigenes Getriebe getrieben, um sich zu drehen, was die Struktur im Vergleich zu herkömmlichen Bodenwellenverbindungen vereinfacht und die Wartung der Anlagen erleichtert.
3.2 Die Steuerung der gesamten Maschine erfolgt über einen SPS der Serie Inovance, und verschiedene Produktionsprozessparameter werden über den Touchscreen eingestellt.Jeder Abschnitt des Käfigs und der Kapstan werden von einem Jiangsu Zhima Servomotor angetrieben, und der Motorantrieb ist ein Frequenzumrichter. Um die Übertragungsgenauigkeit zu gewährleisten, setzt der Getriebeantrieb ein Gitter-Encoder-Rückkopplung an,und die gesamte Maschine übernimmt eine Buskommunikationsmethode, um die Genauigkeit der Signalübertragung zu gewährleistenIn der tatsächlichen ProduktionDie Benutzer setzen die Prozessparameter wie den Abstand jedes Teils des Käfigs und die Geschwindigkeit der Produktionslinie auf dem Touchscreen gemäß den erforderlichen Kabelspezifikationen ein.Bei dem Anfahren wird die Geschwindigkeit jedes Getriebebauteils automatisch durch die SPS berechnet, um die Synchronisierung der gesamten Maschine und die Genauigkeit des Drehstands zu gewährleisten.und um eine schrittlose Geschwindigkeitsregelung der gesamten Maschine zu erreichenDas elektronische Steuerungssystem verfügt über fortschrittliche Technologie, bequeme Bedienung und zuverlässige Bedienung.
3.3 Das Impulsprinzip wird zur Erkennung von Drahtbruch verwendet, das das Signal eines Drahtbruchs jeder Schraube in jedem Abschnitt des Käfigs genau bestimmen kann und somit eine genaue Erkennung gewährleistet.Über die Anzeige auf dem Touchscreen, kann der Bediener das Problem schnell lösen und den nächsten Start starten.
3.4 Die Maschine verwendet eine programmierbare Steuerung und einen Feldbus von Inovance zur einheitlichen Steuerung und Koordinierung des Betriebszustands aller Teile der Maschine.und verwendet einen Frequenzumrichter zur Steuerung des Starts und des Betriebs des WechselstrommotorsDie elektronische Steuerung ist technologisch fortschrittlich, einfach zu bedienen und zuverlässig im Betrieb.
4.Haupttechnische Parameter
| Modell (Rigid Stranding-Maschine) | JLK-630/6 | JLK-630/6+12 | JLK-630/6+12+18+24 | |
| Durchmesser eines einzelnen Drahtes | Kupfer | φ1,5-5 mm | φ1,5-5 mm | φ1,5-5 mm |
| Aluminium | φ1,8-5 mm | φ1,8-5 mm | φ1,8-5 mm | |
| Höchstgeschwindigkeitsdaten für Strangleitungen | φ15 mm | φ25 mm | φ45 mm | |
| Stranding Pitch | 6 Streife der Bobbins | 60 bis 500 mm | 60 bis 500 mm | 60 bis 500 mm |
| 12 Streife der Bobbins | 75 bis 560 mm | 75 bis 560 mm | ||
| 18 Der Käfig für Strandbären | 92 bis 680 mm | |||
| 24 Der Käfig, in dem sich ein Bobbin befindet | 108 bis 790 mm | |||
| Drehgeschwindigkeit | 6 Streife der Bobbins | 258 R/min | 258 R/min | 258 R/min |
| 12 Streife der Bobbins | 236 R/min | 236 R/min | ||
| 18 Der Käfig für Strandbären | 202 R/min | |||
| 24 Der Käfig, in dem sich ein Bobbin befindet | 176 R/min | |||
| Kapstan | Durchmesser des Capstan-Rades | 1250 mm | 1600 mm | 2000 mm |
| Maximale Abziehkraft | 8 T | 10 T | 15 T | |
| Weihnachtsbeutel | PND630 | PND630 | PND630 | |
| Zentrale Auszahlung Bobbin | PND630 | PND630 | PND630 | |
| Aufnahme-Bobbin | 1800 mm | 2500 mm | 2500 mm | |
| Höchstgeschwindigkeit beim Abziehen | 35 m/min | 40 m/min | 50 m/min | |
|
Zentralhöhe |
1000 mm | 1000 mm | 1000 mm |
|

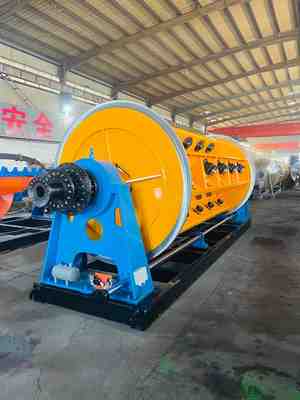

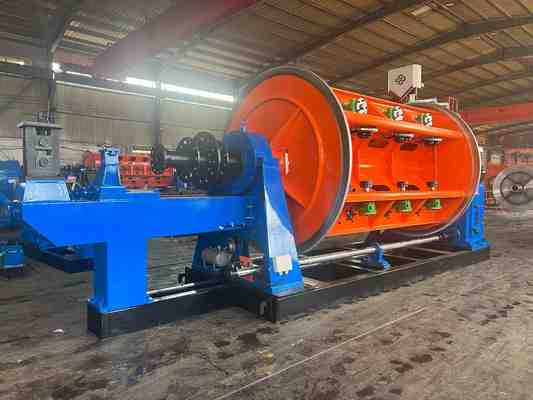

5.Fotos
6.Foto der Verpackung
7.Unsere Fabrik und Einführung
Hebei Baohong Electrical Machinery Co., Ltd. wurde am 1. August 2006 gegründet.Tianjin und ShijiazhuangDas Unternehmen genießt bequeme Verkehrsmittel und reichlich Eisen und Stahl. Er begann mit der Produktion von Strangmaschinen-Produkten und entwickelte sich über 18 Jahre.
Das Unternehmen stützt sich voll und ganz auf Talentvorteile und technische Stärke und forscht und entwickelt kontinuierlich neue Technologien und Prozesse. Wachstum und allmähliche Entwicklung zu einer umfassenden Wirtschaftsgemeinschaft mit fortschrittlicher Fertigungstechnologie und starker Produktionskapazität und Vertriebsnetze, die das gesamte Land und das Ausland abdecken.
Das Unternehmen umfasst eine Fabrikfläche von 30.000 Quadratmetern, mit mehr als 100 Mitarbeitern, darunter 12 mechanische und elektrische Ingenieure,und seine Verarbeitungsausrüstung beträgt insgesamt mehr als 60 Millionen Yuan.Derzeit ist es durch die Einführung von großflächigen Verarbeitungsanlagen und Forschung, Entwicklung und Verbesserung der Prozesse, das Unternehmen ist der einzige Hersteller in China, die JLK Käfig produziert Auf einer Montagelinie befindliche Maschinen für das Stranging.
