Produktdetails:
Zahlung und Versand AGB:
|
| Gerätename: | Steife Art des Rahmen-500 Strander | Material: | Cu, Al, Stahldraht |
|---|---|---|---|
| Verwendung: | Anschwemmung des Drahtes und des Kabels | Käfigrotationsgeschwindigkeit (JLK-500): | 230,6 U/MIN |
| Hs-Code: | 847940 | Standardfarbe: | Kundenanfrage |
| Garantiezeitraum: | 1 Jahr Garantie | ||
| Hervorheben: | steifes Rahmen strander,steife Rahmenschiffbruchmaschine |
||
500 Strander mit starrem Rahmen, robuster Rahmen, hohe Effizienz und Energieeinsparung
1. Bewerbung
Diese Maschine wird zur Herstellung kompakter Leiter aus langem blankem Aluminiumdraht, Kupferdrähten und ACSR eingesetzt. Sie wird auch zur Herstellung sektorkomprimierter Litzenleiter und runder komprimierter Ziehleiter verwendet.
2. Funktionen
2.1. Die Maschine wird von einem 36-Stufen-Antriebsgetriebe mit doppelter aktiver Doppeltransportwinde angetrieben. Die Zugkraft ist so stark, dass der Drahtverteilerring eine natürliche Drahtverteilung annimmt, um Abriebschäden an den Drahtkernen beim Verseilen zu verhindern.
2.2. Die Drahtabwickelspannung wird pneumatisch gesteuert, um eine konstante Spannung bei voller oder leerer Spule zu gewährleisten. Für den Fall eines Drahtbruchs gibt es eine spezielle automatische Not-Aus-Einrichtung.
2.3. Das Gerät kann jede Abwickelspule im Käfig direkt steuern. Bei einem Drahtbruch stoppt die gesamte Maschine automatisch sofort. Die Maschine eignet sich für die Produktion von XLPE-Kabeln mit großer Länge und großer Fläche.
3. Technische Daten
| Modell (Starre Verseilmaschine) | JLK-500 | JLK-630 | JLK-710/720 | |
| Durchmesser des Einzeldrahtes | Kupfer | φ1,5-5 mm | φ1,5-5 mm | φ1,5-5 mm |
| Aluminium | φ1,5-5 mm | φ1,5-5 mm | φ1,5-5 mm | |
| Maximaler Außendurchmesser des Litzenleiters | φ35-55 mm | φ35-55 mm | φ35-55 mm | |
| Strandungsplatz | 6 Spulen-Verseilkäfig | 40-719 mm | 51-896 mm | 54-963 mm |
| 12 Spulen-Verseilkäfig | 40-719 mm | 51-896 mm | 54-963 mm | |
| 18 Spulen-Verseilkäfig | 44-793 mm | 63-1056 mm | 57-1012 mm | |
| 24 Spulen-Verseilkäfig | 51-924 mm | 71-1246 mm | 66-1190 mm | |
| 30 Spulen-Verseilkäfig | 57-1028 mm | 87-1553 mm | 79-1403 mm | |
| Rotationsgeschwindigkeit | 6 Spulen-Verseilkäfig | 230,6 U/min | 180,1 U/min | 150,6 U/min |
| 12 Spulen-Verseilkäfig | 230,6 U/min | 180,1 U/min | 150,6 U/min | |
| 18 Spulen-Verseilkäfig | 208,5 U/min | 155 U/min | 142,6 U/min | |
| 24 Spulen-Verseilkäfig | 179 U/min | 130,1 U/min | 122,3 U/min | |
| 30 Spulen-Verseilkäfig | 161,8 U/min | 115,9 U/min | 102,7 U/min | |
| Winde | Durchmesser des Spillrads | 2000 mm | 2000 mm | 2000 mm |
| Maximale Abzugskraft | 30 T | 30 T | 40 T | |
| Vorspiralgerät | Tonhöhe | 500–2500 mm | 500–2500 mm | 500–2500 mm |
| Motorleistung | 90-180 KW | 110-180 KW | 130-180 KW | |
| Spulengröße | 500*375*127 | 630*475*127 | 710*530*127 | |
| Abwickelspule in der Mitte | 1600*800*80 | 1600*800*80 | 1600*800*80 | |
| Aufwickelspule | 2500*1500*125 | 2500*1500*125 | 3150*1900*160 | |
| Maximale lineare Abzugsgeschwindigkeit | 69 m/min | 69 m/min | 62 m/min | |

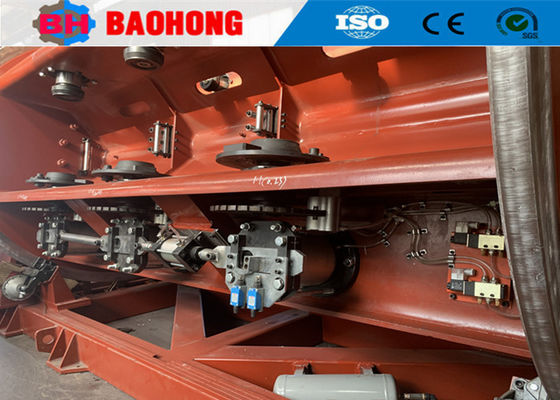

4. Fotos
5. Fotos einpacken

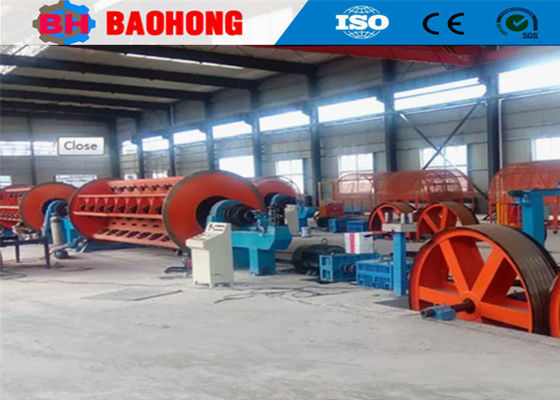

6. Unsere Fabrik und Einführung
Hejian Baohong Electrical Machinery Co., Ltd. wurde 2006 gegründet. Unser Unternehmen befindet sich in der Wirtschaftsentwicklungszone der Stadt Hejian, Provinz Hebei, und ist der größte professionelle Hersteller von Drahtverseilmaschinen und Auflegemaschinen in Nordchina.
Seit 2006 widmet sich Baohong Machinery der Forschung und Entwicklung von Drahtverseilmaschinen und Auflegemaschinen und hat dabei große Verbesserungen erzielt, wobei wir uns auf die Fürsorge und Unterstützung unserer Kunden verlassen können. Jetzt sind wir die einzige Fabrik, die die Produktion der starren JLK-Verseilmaschinenserie zu einer Fließbandverarbeitung in China entwickeln kann, und wir haben auch unabhängig die JGB-Bow-Skip-Verseilungslinien, die CGB-Bow-Skip-Verkabelungslinien und die CLY-Hochgeschwindigkeits-Cradle-Laying-up-Linien entwickelt.
Heute umfasst Hejian Baohong Electrical Machinery Co., Ltd. eine Fläche von 10.000 Quadratmetern und eine Produktionswerkstatt von 8.000 Quadratmetern. Unser Unternehmen beschäftigt 60 Mitarbeiter, darunter 10 F&E-Mitarbeiter. Der jährliche Produktionswert beträgt derzeit über 10 Millionen Dollar und hat sich zu einem der wichtigsten Hersteller von Verseilmaschinen in China entwickelt.
