| Gerätename: | Servogetriebenes starres Rahmenkabel Stranding-Maschine für Kupferdraht | Material: | Kupfer, Aluminium, Stahl, etc. |
|---|---|---|---|
| Typ: | JLK-500,JLK-630,JLK-710/720 | Geeignet für: | Strandung |
| Garantiezeitraum: | 1 Jahr | Ausrüstungsfarbe: | individuell angepasst |
| Hervorheben: | servo-driven rigid stranding machine,copper wire stranding machine,rigid frame cable strander |
||
Maschine zur Verstrickung von Kabeln mit starrem Rahmen mit Servoantrieb für Kupferdraht
1.Anwendung
Es wird hauptsächlich für das Stranding und Verdichten von Kupfer- und Aluminiumleitern, für das Stranding, Ziehen und Verdichten von runden und speziell geformten Leitern,mit einer Breite von mehr als 20 mm,.
2Hauptbestandteil
2.1 Φ500 Auszahlungsstand 1 Satz
2.2 6B, 12B, 18B, 24B, 30B Strander 1 Satz pro Stück
2.3 Drahtmontagevorrichtung 5 Sätze
2.4 Zähler 1 Satz
2.5 Ø2300 doppelte Initiative Kapstan 1 Satz
2.6 Ø3150 Aufnahmestand mit Querschnitt 1 Satz
2.7 Getriebesystem 1er Satz
2.8 Elektrische Steuerung 1er Satz
2.9 Sicherheitseinrichtung (Elektroabdeckung) 1 Set
2.10 Sicherheitsabdeckung des Erdschachts 1er Satz
2.11 Spulen-Ladegerät 1 Satz
2.12 Pneumatischer Schlüssel 1 Satz
3. Merkmale
3.1 Die Einheit ist mit einer Mensch-Maschine-Schnittstelle (Human-Machine Interface, HMI) ausgestattet, in der verschiedene Betriebsparameter in Echtzeit angezeigt und eingestellt werden können, was für Intuitivität und Bequemlichkeit sorgt.
3.2Betriebsparameter wie die tatsächliche Drehgeschwindigkeit jedes Drehkäfigs und die lineare Drehgeschwindigkeit der Zugvorrichtung können intuitiv angezeigt werden.
3.3 Das Zählerrad ist mit Gummi beschichtet und mit einer pneumatischen Pressenvorrichtung ergänzt, wodurch die Messgenauigkeit effektiv verbessert wird.Es ist mit dem Hauptsteuerungskabinett vernetzt, um Festlänge-Stopp realisieren.
3.4 Das Alarmsignal für den Trennungsdruck wird drahtlos übertragen, wodurch Verwirrung oder Fehlfunktionen der Übertragungsleitungen wirksam vermieden werden.
3.5 Annahme eines Tastenbüros mit Touchscreen-Betrieb, der bequem zu bedienen und schön zu gestalten ist.
3.6 Für die Verstärkung des Hauptstranges wird ein rechteckiges, quadratisches Rohr verwendet, um die Reibung der einzelnen Platte zu vermeiden.
3.7 Der neue Gurtverspannungsgerät verwendet einen hoch verschleißfesten Reibgurt, wodurch die Einstellung bequemer und die Lebensdauer verlängert wird.
3.8 Die Kabel und Luftkreisläufe innerhalb der Maschine sind im quadratischen Rohr der Basis versteckt, um Schäden und Unordnung zu vermeiden.
3.9 Der vorderen Stütze der Hauptmaschine wird eine Verstärkung hinzugefügt, um die Stabilität zu erhöhen.mit einer stärkeren Integration und einer besseren mechanischen Steifigkeit.
3.10 Die vorderen und hinteren Wellenköpfe der Hauptmaschine bestehen aus integrierten Stahlgussstücken, um Risse durch Schweißen zu vermeiden.
Die Bremsfläche der Hauptmaschine wird vergrößert, um die Bremsleistung zu verbessern.
3.11 Oberflächenpolieren von Kapstanrädern.
4. Technische Parameter
| Modell (Rigid Stranding-Maschine) | JLK-630/6 | JLK-630/6+12 | JLK-630/6+12+18+24 | |
| Durchmesser eines einzelnen Drahtes | Kupfer | φ1,5-5 mm | φ1,5-5 mm | φ1,5-5 mm |
| Aluminium | φ1,8-5 mm | φ1,8-5 mm | φ1,8-5 mm | |
| Höchstgeschwindigkeitsdaten für Strangleitungen | φ15 mm | φ25 mm | φ45 mm | |
| Stranding Pitch | 6 Streife der Bobbins | 60 bis 500 mm | 60 bis 500 mm | 60 bis 500 mm |
| 12 Streife der Bobbins | 75 bis 560 mm | 75 bis 560 mm | ||
| 18 Der Käfig für Strandbären | 92 bis 680 mm | |||
| 24 Der Käfig, in dem sich ein Bobbin befindet | 108 bis 790 mm | |||
| Drehgeschwindigkeit | 6 Streife der Bobbins | 258 R/min | 258 R/min | 258 R/min |
| 12 Streife der Bobbins | 236 R/min | 236 R/min | ||
| 18 Der Käfig für Strandbären | 202 R/min | |||
| 24 Der Käfig, in dem sich ein Bobbin befindet | 176 R/min | |||
| Kapstan | Durchmesser des Capstan-Rades | 1250 mm | 1600 mm | 2000 mm |
| Maximale Abziehkraft | 8 T | 10 T | 15 T | |
| Weihnachtsbeutel | PND630 | PND630 | PND630 | |
| Zentrale Auszahlung Bobbin | PND630 | PND630 | PND630 | |
| Aufnahme-Bobbin | 1800 mm | 2500 mm | 2500 mm | |
| Höchstgeschwindigkeit beim Abziehen | 35 m/min | 40 m/min | 50 m/min | |
| Zentralhöhe | 1000 mm | 1000 mm | 1000 mm | |
5.Fotos
6Bilder von der Verpackung.

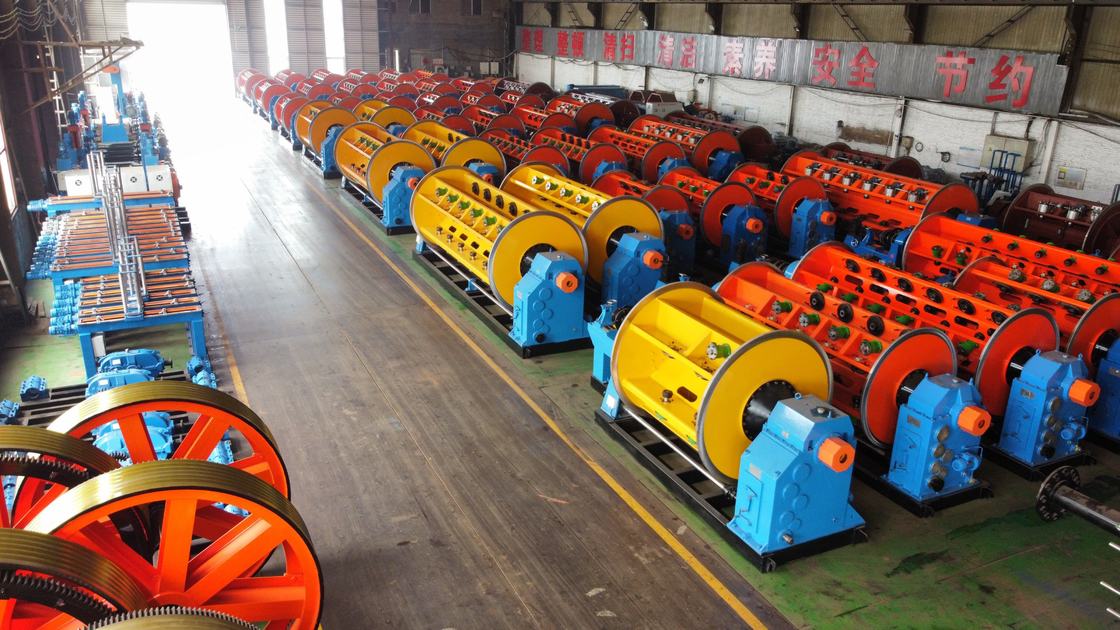

7Einführung unserer Fabrik und unseres Unternehmens
Hebei Baohong Electrical Machinery Co., Ltd. wurde am 1. August 2006 gegründet.Tianjin und ShijiazhuangDas Unternehmen genießt bequeme Verkehrsmittel und reichlich Eisen und Stahl. Er begann mit der Produktion von Strangmaschinen-Produkten und entwickelte sich über 18 Jahre.
Das Unternehmen stützt sich voll und ganz auf Talentvorteile und technische Stärke und forscht und entwickelt kontinuierlich neue Technologien und Prozesse. Wachstum und allmähliche Entwicklung zu einer umfassenden Wirtschaftsgemeinschaft mit fortschrittlicher Fertigungstechnologie und starker Produktionskapazität und Vertriebsnetze, die das gesamte Land und das Ausland abdecken.
Das Unternehmen umfasst eine Fabrikfläche von 30.000 Quadratmetern, mit mehr als 100 Mitarbeitern, darunter 12 mechanische und elektrische Ingenieure,und seine Verarbeitungsausrüstung beträgt insgesamt mehr als 60 Millionen Yuan.Derzeit ist es durch die Einführung von großflächigen Verarbeitungsanlagen und Forschung, Entwicklung und Verbesserung der Prozesse, das Unternehmen ist der einzige Hersteller in China, die JLK Käfig produziert Auf einer Montagelinie befindliche Maschinen für das Stranging.
