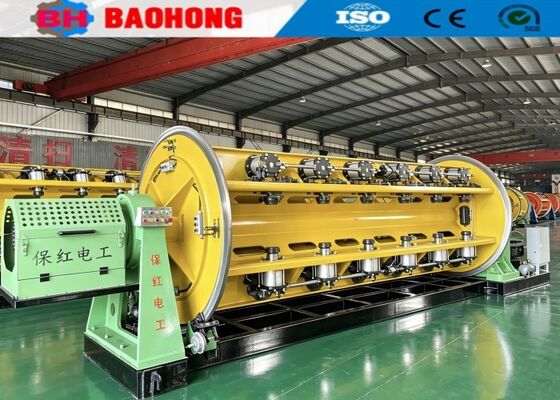

630 Starr-Typ-Verseilmaschine für Aluminium- und Kupferdraht

1. Anwendung

Diese Maschine wird hauptsächlich für die nicht-torsionelle Verseilung von Stahlkern-Aluminiumleitern (ACSR) und Aluminiumlegierungsleitern mit großem Querschnitt und langer Länge verwendet. Sie kann auch für die nicht-torsionelle Verseilung und Kompaktierung von Kupferleitern mit runden, speziell geformten und sektorförmigen Kernen eingesetzt werden.

2. Hauptkomponente

2.1 Φ630 Abwickelhaspel 1 Satz

2.2 Drahtführungsständer Typ # 1 Satz

2.3 6B, 12B, 18B Verseilmaschine 3 Sätze

2.4 Drahtmontagedüse & Kompaktiervorrichtung 3 Sätze

2.5 Meterzähler (mechanisch, elektronisch) 1 Satz

2.6 Φ 2000 starke Doppelabzugswinde 1 Satz

2.7 Φ 2500 Säulenaufwickler mit Verfahrvorrichtung 1 Satz

2.8 Elektrisches Steuersystem 1 Satz

2.9 Sicherheitsschutzsystem 4 Sätze

3. Merkmale

3.1 Die gesamte Maschine wird von einem unabhängigen Motor angetrieben, und jeder Abschnitt des Käfigs und der Abzugswinde wird von einem separaten Permanentmagnet-Synchron-Servomotor angetrieben. Der Käfig wird über ein spezielles Getriebe angetrieben, was die Struktur im Vergleich zu herkömmlichen starr angetriebenen Verseilmaschinen mit Wellenverbindung vereinfacht und die Wartung der Ausrüstung erleichtert.

3.2 Die Steuerung der gesamten Maschine verwendet die SPS-Serie von Inovance, und verschiedene Produktionsparameter werden über den Touchscreen eingestellt. Jeder Abschnitt des Käfigs und der Abzugswinde wird von einem Jiangsu Zhima Servomotor angetrieben, und der Motorantrieb ist ein Frequenzumrichter. Um die Übertragungsgenauigkeit zu gewährleisten, verwendet der Antriebsmotor einen Gitter-Encoder-Feedback, und die gesamte Maschine verwendet eine Buskommunikation, um die Genauigkeit der Signalübertragung zu gewährleisten. In der tatsächlichen Produktion stellen die Benutzer die Prozessparameter wie die Steigung jedes Käfigabschnitts und die Geschwindigkeit der Produktionslinie auf dem Touchscreen gemäß den erforderlichen Kabel spezifikationen ein. Beim Start wird die Geschwindigkeit jedes Getriebeteils automatisch von der SPS berechnet, um die Synchronisation der gesamten Maschine und die Genauigkeit der Verseilsteigung zu gewährleisten und eine stufenlose Geschwindigkeitsregelung der gesamten Maschine zu erreichen. Das elektronische Steuersystem verfügt über fortschrittliche Technologie, bequeme Bedienung und zuverlässigen Betrieb.

3.3 Das Impulsprinzip wird zur Erkennung von Drahtbrüchen verwendet, wodurch das Drahtbruchsignal jeder Spule in jedem Abschnitt des Käfigs genau bestimmt werden kann, was die Erkennungsgenauigkeit gewährleistet. Über die Anzeige auf dem Touchscreen kann der Bediener das Problem schnell lösen und den nächsten Start durchführen.

3.4 Die Maschine verwendet den programmierbaren Inovance SPS-Controller und den Feldbus zur einheitlichen Steuerung und Koordination des Arbeitszustands aller Maschinenteile und verwendet einen Frequenzumrichter zur Steuerung des Starts und Betriebs des AC-Motors. Der Inovance Touchscreen wird zur Einstellung und Anzeige verschiedener Prozessparameter verwendet. Das elektronische Steuersystem ist technologisch fortschrittlich, einfach zu bedienen und zuverlässig im Betrieb.

4. Haupttechnische Parameter

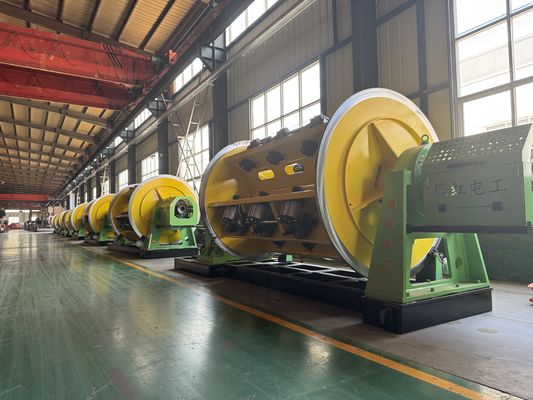

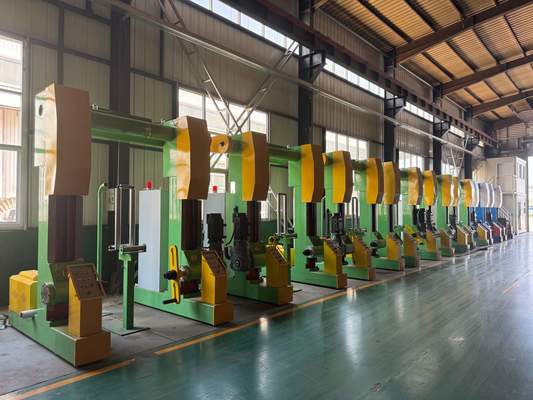

5.Fotos

6. Verpackungsfoto

7. Vorstellung unserer Fabrik und unseres Unternehmens

Hejian Baohong Electrical Machinery Co., Ltd. wurde 2006 gegründet. Unser Unternehmen befindet sich in der Wirtschaftsentwicklungszone der Stadt Hejian, Provinz Hebei, und ist der größte professionelle Hersteller von Drahtverseilmaschinen und Legemaschinen in Nordchina.

Seit 2006 hat sich Baohong Machinery mit der Unterstützung und dem Wohlwollen unserer Kunden der Forschung und Entwicklung von Drahtverseilmaschinen und Legemaschinen gewidmet und große Fortschritte erzielt. Jetzt sind wir die einzige Fabrik, die die Produktion der starren JLK-Verseilmaschinenserie zu einer Montagelinienverarbeitung in China entwickeln kann, und wir haben auch unabhängig die JGB-Bogen-Skip-Verseillinien, die CGB-Bogen-Skip-Kabelmaschinen und die CLY-Hochgeschwindigkeits-Wiegen-Legemaschinen entwickelt.

Jetzt umfasst Hejian Baohong Electrical Machinery Co., Ltd. eine Fläche von 10000 Quadratmetern, eine Produktionswerkstatt von 8000 Quadratmetern. Unser Unternehmen hat 60 Mitarbeiter, darunter 10 F&E-Mitarbeiter. Der jährliche Produktionswert liegt derzeit bei über 10 Millionen US-Dollar und hat sich zu einem der wichtigsten Hersteller von Verseilmaschinen in China entwickelt.
