Produktdetails:
Zahlung und Versand AGB:
|
| Produktbezeichnung: | Steife Rahmen-Art Kabel-Draht-Schiffbruch | Verwendung für: | Drahtverbindung |
|---|---|---|---|
| Form: | Automatenform | Material: | Kupfer, Aluminium, Stahl, usw. |
| Stranding Pitch: | 500 bis 2500 mm | Durchmesser des einzelnen Kupferdrahts: | φ1.5-5 Millimeter |
| Maximale Strecken--wegkraft: | 40T | Farbe der Maschine: | Kundenanfrage |
| Hervorheben: | Steifer Rahmen Bobbin Making Machine,Stromkabel Bobbin Making Machine,Draht-Schiffbruch Bobbin Making Machine |
||

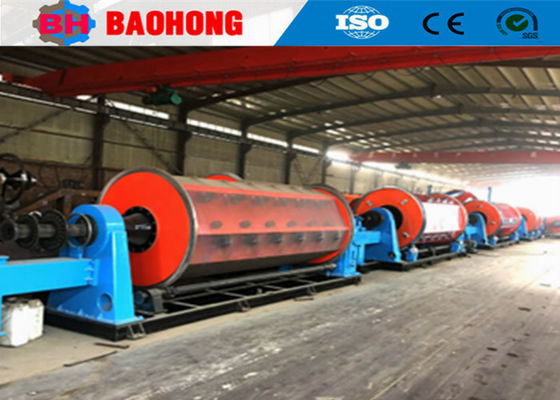

Maschine zur Herstellung von Starrrahmen-Bobinen für Stromkabel-Drahtsträngen
2.1 Vordreh- und Verdichtungsvorrichtung 3 Sätze
2.2 12 &18,24 Strandkäfige jeweils 1 Satz
2.3 Verdickungs- und Montage-Drähhalter 1 Satz
2.4 Konzentrische Klebebandmaschine 1 Satz
2.5 Zähler 1 Satz
2.6 Starker doppelter Abflugkapstan 1 Satz
2.7 Kolonnen-Typ-Aufnahme mit Durchfahrtsstand 1 Satz
2.8 Getriebewelle 1 Satz
2.9 Elektrische Steuerung (Haupt- und Bedienungskammer) 1 Satz je
2.10 Sicherheitsschutzsystem 1 Satz
3. Merkmale
3.1 Die Oberfläche der Spannungsschraube ist mit einer Facettierung versehen, die die Stabilisierung und Ausgleich der Spannung gewährleistet.
3.2 Jeder Käfig ist mit einem Joggingknopf und einem Notbremsknopf ausgestattet.
3.3 Bobin-Gruppenbelastung mit hydraulischem Boden. Auch seitliche Trolley-Lader sind optional.
3.4 Schräg gestalteter Doppelradkapstan, geeignet für schwere Verdichtung.
3.5 Jeder Käfig ist mit einer hydraulischen seitlich-unterwärts verladenen Einrichtung ausgestattet.
3.6 PLC ausgestattet, optional.
4. Technische Parameter
|
Modell (Rigid Stranding-Maschine)
|
JLK-500 | JLK-630 | JLK-710/720 | |
|
Durchmesser eines einzelnen Drahtes |
Kupfer | φ1,5-5 mm | φ1,5-5 mm | φ1,5-5 mm |
| Aluminium | φ1,5-5 mm | φ1,5-5 mm | φ1,5-5 mm | |
|
Höchstgeschwindigkeitsdaten für Strangleitungen
|
φ35-55 mm | φ35-55 mm | φ35-55 mm | |
| Stranding Pitch | 6 Streife der Bobbins | 40 bis 719 mm | 51-896 mm | 54 bis 963 mm |
| 12 Streife der Bobbins | 40 bis 719 mm | 51-896 mm | 54 bis 963 mm | |
| 18 Der Käfig für Strandbären | 44 bis 793 mm | 63 bis 1056 mm | 57 bis 1012 mm | |
| 24 Der Käfig, in dem sich ein Bobbin befindet | 51 bis 924 mm | 71-1246 mm | 66 bis 1190 mm | |
| 30 Der Käfig für die Strandbügel | 57 bis 1028 mm | 87-1553 mm | 79 bis 1403 mm | |
| Drehgeschwindigkeit | 6 Streife der Bobbins | 230.6 R/min | 180.1 r/min | 150.6 R/min |
| 12 Streife der Bobbins | 230.6 R/min | 180.1 r/min | 150.6 R/min | |
| 18 Der Käfig für Strandbären | 208.5 R/min | 155 R/min | 142.6 R/min | |
| 24 Der Käfig, in dem sich ein Bobbin befindet | 179 R/min | 130.1 r/min | 122.3 R/min | |
| 30 Der Käfig für die Strandbügel | 1610,8 R/min | 115.9 R/min | 1020,7 R/min | |
| Kapstan | Durchmesser des Capstan-Rades | 2000 mm | 2000 mm | 2000 mm |
| Maximale Abziehkraft | 30 T | 30 T | 40 T | |
| Vorspirale Vorrichtung | Schwingung | 500 bis 2500 mm | 500 bis 2500 mm | 500 bis 2500 mm |
|
Motorleistung
|
90 bis 180 KW | 110 bis 180 KW | 130 bis 180 KW | |
|
Größe der Schraube
|
500*375*127 | 630*475*127 | 710*530*127 | |
|
Zentrale Auszahlung Bobbin
|
1600*800*80 | 1600*800*80 | 1600*800*80 | |
|
Aufnahme-Bobbin
|
2500*1500*125 | 2500*1500*125 | 3150*1900*160 | |
|
Höchstgeschwindigkeit beim Abziehen
|
69 m/min | 69 m/min | 62 m/min | |
|
Zentralhöhe
|
1000 mm | 1100 mm | 1100 mm | |
5Fotos.
6Bilder von der Verpackung.
7Einführung unserer Fabrik und unseres Unternehmens
Hejian Baohong Electrical Machinery Co., Ltd. wurde 2006 gegründet.war der größte professionelle Hersteller für Drahtsträngmaschine und Aufstellmaschine in Nordchina.
Seit 2006 vertrauen wir auf die Fürsorge und Unterstützung unserer Kunden.Baohong Machinery hat sich der Forschung und Entwicklung von Draht Stranding-Maschine und Legemaschine gewidmet und hat große Verbesserungen gemachtJetzt sind wir die einzige Fabrik geworden, die die Produktion der JLK-Rigid Stranding-Maschine entwickeln kann, um eine Montagelinie in China zu verarbeiten,und wir haben auch unabhängig entwickelt die JGB Bow skip Stranding Linien, die CGB Bow-Skip-Kabellinien und die CLY Highspeed Cradle-Linien.
Hejian Baohong Electrical Machinery Co., Ltd. umfasst eine Fläche von 10000 Quadratmetern, eine Produktionswerkstatt von 8000 Quadratmetern.Der jährliche Produktionswert beträgt derzeit mehr als 10 Millionen Dollar.,und hat sich zu einem der wichtigsten Stranding-Maschinenhersteller in China entwickelt.
