Produktdetails:
Zahlung und Versand AGB:
|
| Gerätename: | ACSR planetarische Anschwemmungs-Maschine | Typ: | Planetenform |
|---|---|---|---|
| Größen der Schrauben: | 500.630 usw. | Materialien: | Kupfer, Al, Stahldraht |
| Max. angeschwemmtes Leiter Od (315): | φ14 Millimeter | Stranding Pitch: | Schritt-los, justierbar |
| Garantiezeit: | 12 Monate | Farbe der Ausrüstung: | optional |
| Anwendung: | Stranding | ||
| Hervorheben: | ACSR planetarische Anschwemmungs-Maschine,ACSR Kabelplaneten-Stranding-Maschine |
||

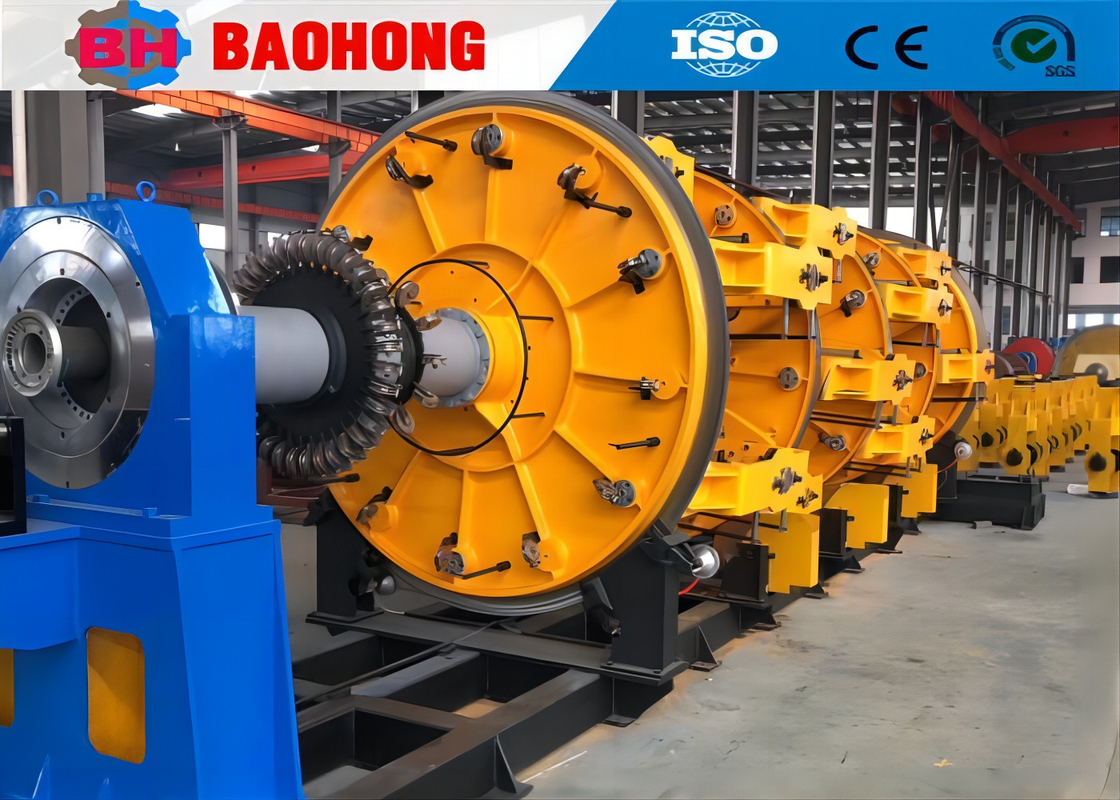

ACSR Kupfer-Aluminium-Kabel-Planeten-Verseilmaschine
1. Verwendung
Diese Maschine wird hauptsächlich zum Rückwärts-Verseilen von Kupfer-Aluminium-Drahtkernen, stahlkernverstärkten Aluminium-Verseildrähten und isolierten Drahtkernen verwendet.
Die neue Bandspannvorrichtung verwendet einen hochverschleißfesten Reibblock, was die Einstellung bequemer macht und die Lebensdauer verlängert.
2. Hauptmerkmale
2.1. Rückwärts-Verseilmethode: Planetenmechanismus.
2.2. Der achsenlose Dorn-Verseilkorb ist mit einem mechanischen Reibungsspannungsregler ausgestattet.
2.3. Die Antriebswellen verbinden alle Maschinenteile miteinander, um eine stabile Verseilsteigung zu gewährleisten, und können auch per Frequenzsynchronisation gesteuert werden, um die Maschine zu regeln.
2.4. Hohe Steifigkeit, hohe Leistung, hohe Geschwindigkeit und geringe Trägheit.
2.5. SPS-Steuerung, Bedienung über Touchscreen.
3. Technische Parameter
| Modell (Planeten-Verseilmaschine) | JLY-315 | JLY-400 | JLY-500 | JLY-630 | |
| Durchmesser des Einzeldrahts | Kupfer | φ1-1,6 mm | φ1-4 mm | φ1,2-5 mm | φ1,5-5 mm |
| Aluminium | φ1,2-2 mm | φ1,2-4 mm | φ1,4-5 mm | φ2,0-5 mm | |
| Maximaler Außendurchmesser des verseilten Leiters | φ14 mm | φ28 mm | φ35 mm | φ45 mm | |
| Verseilsteigung | 6-Spulen-Verseilkorb | 26-435 | 39-695 | 44-770 | 48-840 |
| 12-Spulen-Verseilkorb | 30-526 | 43-774 | 47-858 | 50-928 | |
| 18-Spulen-Verseilkorb | 34-639 | 47-858 | 55-1001 | 65-1201 | |
| 24-Spulen-Verseilkorb | 38-749 | 51-940 | 63-1151 | 75-1601 | |
| Drehzahl | 6-Spulen-Verseilkorb | 218 U/min | 120 U/min | 106 U/min | 55 U/min |
| 12-Spulen-Verseilkorb | 118 U/min | 110 U/min | 97,5 U/min | 45 U/min | |
| 18-Spulen-Verseilkorb | 108 U/min | 100 U/min | 82,9 U/min | 35 U/min | |
| 24-Spulen-Verseilkorb | 98 U/min | 90 U/min | 74 U/min | 25 U/min | |
| Abzug | Abzugsraddurchmesser | 1000 mm | 1600 mm | 1800 mm | 2000 mm |
| Maximale Abzugskraft | 2T | 5T | 10T | 15T | |
| Motorleistung | 18,5 KW | 22 KW | 37 KW | 55 KW | |
| Spulengröße | 315 mm | 400 mm | 500 mm | 630 mm | |
| Zentrale Zuführspule | 315 mm | 1250 mm | 1600 mm | 1600 mm | |
| Aufwickelspule | 1250 mm | 2000 mm | 2000 mm | 2500 mm | |
| Maximale lineare Abzugsgeschwindigkeit | 25 m/min | 30 m/min | 34,7 m/min | 20 m/min | |
| Zentrale Höhe | 1000 mm | 1000 mm | 1000 mm |
1100 mm
|
|
4. Lieferumfang
4.1 Bedienungsanleitung 1 Exemplar
4.2 Fundamentzeichnung 1 Exemplar
4.3 Ansichtzeichnung 1 Exemplar
4.4 Elektrischer Installationsplan 1 Exemplar
4.5 AC/DC-Spezifikationen 1 Exemplar
4.6 Luftleitungsplan usw. 1 Exemplar
5. Foto
6. Verpackungsfoto
7. Unsere Fabrik und Einführung
Hejian Baohong Electrical Machinery Co., Ltd. wurde 2006 gegründet. Unser Unternehmen befindet sich in der Wirtschaftsentwicklungszone der Stadt Hejian, Provinz Hebei, und ist der größte professionelle Hersteller von Verseil- und Schlagmaschinen in Nordchina.
Seit 2006 hat sich Baohong Machinery, gestützt auf die Fürsorge und Unterstützung unserer Kunden, der Forschung und Entwicklung von Verseil- und Schlagmaschinen verschrieben und große Fortschritte erzielt. Jetzt sind wir die einzige Fabrik, die die Produktion der starren JLK-Verseilmaschinenreihe zu einer Montagelinienverarbeitung in China entwickeln kann, und wir haben auch unabhängig die JGB-Bogen-Schlagseilmaschinen, die CGB-Bogen-Schlagkabelmaschinen und die CLY-Hochgeschwindigkeits-Korb-Schlagmaschinen entwickelt.
Jetzt umfasst Hejian Baohong Electrical Machinery Co., Ltd. eine Fläche von 10000 Quadratmetern, Produktionswerkstatt 8000 Quadratmeter. Unser Unternehmen hat 60 Mitarbeiter, darunter 10 Forschungs- und Entwicklungsmitarbeiter. Der jährliche Produktionswert liegt derzeit bei über 10 Millionen US-Dollar und hat sich zu einem der wichtigsten Hersteller von Verseilmaschinen in China entwickelt.
