Produktdetails:
Zahlung und Versand AGB:
|
| Gerätename: | 630 Maschine zur Verkleidung von Kupfer mit starrem Strang | Anwendung: | Kabelherstellung |
|---|---|---|---|
| Boobin-Spezifikationen: | 630/500/710 | Materialien: | Kupfer, Aluminium, Stahl |
| Elektrische Versorgung: | 380 bis 415/440 V | Capstan -Raddurchmesser: | 2000 mm |
| Garantiezeit: | 1 Jahr | Farbe der Ausrüstung: | Maßgeschneidert |
| Hervorheben: | Steifes Kabel,das Maschine bündelt,Milliken-Leiter Cable Stranding Machine |
||
630 Starr-Strandanlage für Kupfer-Aluminium-Rund-Sektor-Milliken-Leiter
Die Maschine wird zum Verseilen von flexiblen Aluminiumdrähten oder Kupferdrähten mit Rückverdrillung oder zum Verdichten und Verseilen der Rund- oder Sektorenleiter verwendet. Sie kann auch die isolierten Kerne verseilen und eine Stahlarmierung für Pulverkabel herstellen.
2. Hauptbestandteile
2.1 Φ1600 Zentral-Abwickelständer 1 Satz
2.2 12B, 18B, 24B Starr-Strandanlage je 1 Satz
2.3 Drahtmontagevorrichtung 3 Sätze
2.4 Meterzähler 1 Satz
2.5 Φ 2000 Doppelmotor-Abzugsvorrichtung 1 Satz
2.6 Φ 2500 Aufwickelständer mit Traverse 1 Satz
2.7 Elektrisches Steuerungssystem 1 Satz
2.8 Sicherheitsvorrichtung (Schiebe-Schutzhaube) 1 Satz
2.9 Sicherheitsabdeckung für die Grundwelle 1 Satz
2.10 Werkzeug zum Aufhängen der Spule 1 Satz
2.11 Pneumatischer Schraubenschlüssel 1 Satz
3. Marke der Hauptteile
3.1 Lager: NSK
3.2 Wechselrichter:
3.3 Haupt-Niederspannungs-Elektrokomponenten:
3.4 Motor:
3.5 SPS, Touchscreen:
4. Haupttechnische Daten
| Modell (Starr-Strandanlage) | JLK-500 | JLK-630 | JLK-710/720 | |
| Durchmesser des Einzeldrähtes | Kupfer | φ1,5-5 mm | φ1,5-5 mm | φ1,5-5 mm |
| Aluminium | φ1,5-5 mm | φ1,5-5 mm | φ1,5-5 mm | |
| Maximaler Außen-Ø des verseilten Leiters | φ35-55 mm | φ35-55 mm | φ35-55 mm | |
| Verseilteilung | 6-Spulen-Verseilkäfig | 40-719 mm | 51-896 mm | 54-963 mm |
| 12-Spulen-Verseilkäfig | 40-719 mm | 51-896 mm | 54-963 mm | |
| 18-Spulen-Verseilkäfig | 44-793 mm | 63-1056 mm | 57-1012 mm | |
| 24-Spulen-Verseilkäfig | 51-924 mm | 71-1246 mm | 66-1190 mm | |
| 30-Spulen-Verseilkäfig | 57-1028 mm | 87-1553 mm | 79-1403 mm | |
| Drehzahl | 6-Spulen-Verseilkäfig | 230,6 U/min | 180,1 U/min | 150,6 U/min |
| 12-Spulen-Verseilkäfig | 230,6 U/min | 180,1 U/min | 150,6 U/min | |
| 18-Spulen-Verseilkäfig | 208,5 U/min | 155 U/min | 142,6 U/min | |
| 24-Spulen-Verseilkäfig | 179 U/min | 130,1 U/min | 122,3 U/min | |
| 30-Spulen-Verseilkäfig | 161,8 U/min | 115,9 U/min | 102,7 U/min | |
| Abzugsvorrichtung | Abzugsvorrichtungs-Raddurchmesser | 2000 mm | 2000 mm | 2000 mm |
| Maximale Abzugskraft | 30 T | 30 T | 40 T | |
| Vorspiralvorrichtung | Teilung | 500-2500 mm | 500-2500 mm | 500-2500 mm |
| Motorleistung | 90-180 KW | 110-180 KW | 130-180 KW | |
| Spulengröße | 500*375*127 | 630*475*127 | 710*530*127 | |
| Zentral-Abwickelspule | 1600*800*80 | 1600*800*80 | 1600*800*80 | |
| Aufwickelspule | 2500*1500*125 | 2500*1500*125 | 3150*1900*160 | |
| Maximale Abzugs-Linear-Geschwindigkeit | 69 m/min | 69 m/min | 62 m/min | |
| Zentralhöhe | 1000 mm | 1100 mm | 1100 mm | |
5. Fotos
6. Verpackungsfoto

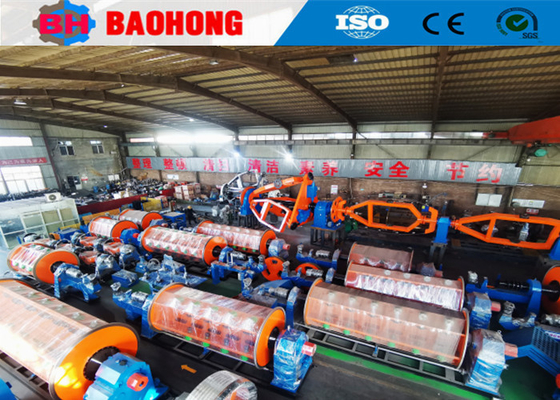

7. Unsere Fabrik und Einführung
Hejian Baohong Electrical Machinery Co., Ltd. wurde 2006 gegründet. Unser Unternehmen befindet sich in der Wirtschaftsentwicklungszone der Stadt Hejian, Provinz Hebei, und ist der größte professionelle Hersteller von Drahtverseilmaschinen und Verseilmaschinen in Nordchina.
Seit 2006 widmet sich Baohong Machinery, unterstützt durch die Fürsorge und Unterstützung unserer Kunden, der Forschung und Entwicklung von Drahtverseilmaschinen und Verseilmaschinen und hat große Fortschritte erzielt. Jetzt sind wir die einzige Fabrik, die die Produktion der JLK-Starr-Strandanlagen-Serie zu einer Fließbandverarbeitung in China entwickeln kann, und wir haben auch unabhängig die JGB-Bogensprung-Verseillinien, die CGB-Bogensprung-Kabelanlagen und die CLY-Hochgeschwindigkeits-Wiegentyp-Verseillinien entwickelt.
Gegenwärtig umfasst Hejian Baohong Electrical Machinery Co., Ltd. eine Fläche von 10.000 Quadratmetern, Produktionswerkstatt 8.000 Quadratmeter. Unser Unternehmen beschäftigt 60 Mitarbeiter, darunter 10 Mitarbeiter in Forschung und Entwicklung. Der jährliche Produktionswert beträgt derzeit über 10 Millionen Dollar und hat sich zu einem der wichtigsten Hersteller von Verseilmaschinen in China entwickelt.
Ansprechpartner: Daisy
Telefon: +8618256531268
