Produktdetails:
Zahlung und Versand AGB:
|
| Gerätename: | Steife Rahmen-Art Schiffbruch-Maschine | Verwendung: | Drahtverseilung |
|---|---|---|---|
| Rollenabmessungen: | 500 /630 /710 | Materialien: | Stahl, kupfern |
| Hs-Code: | 847940 | Ausrüstungsfarbe: | Kundenanforderung |
| Garantiezeitraum: | 1 Jahr Garantie | ||
| Hervorheben: | Steife Rahmen-Kabel-Schiffbruch-Maschine,Aluminiumkabel-Schiffbruch-Maschine,Motorisierte Kabel-Schiffbruch-Maschine |
||

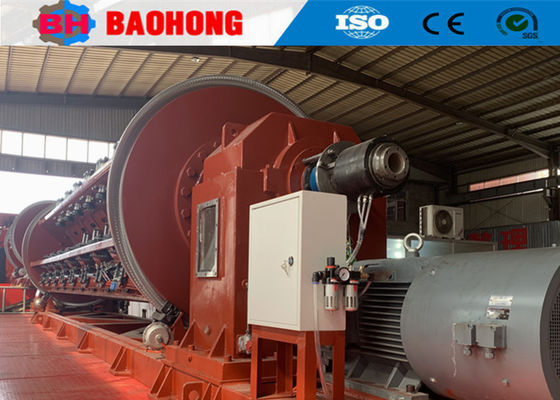

Motorisierte Draht- und Kabelverseilmaschine mit starrem Rahmen für Aluminium
1. Bewerbung
Die starre Verseilmaschine wird zum Verseilen von Kupfer-, Aluminium- und Aluminiumlegierungsdrähten und -leitern mit großer Länge und großem Querschnitt verwendet. Verseilung komprimiert, verdichtet, rund oder sektorförmig (gerade oder vorgewunden) je nach Kundenwunsch. Wir passen diese Käfigverseilmaschine auch entsprechend den Kundenanforderungen an.
2. Hauptkomponenten
2.1 Auszahlung 1 Satz
2.2 12.18B Starrer Verseiler 1 Satz
2.3 Verdichtungs- und Montagematrizenhalter 1 Satz
2.4 Konzentrische Klebebandmaschine 1 Satz
2,5-Meter-Zähler 1 Satz
2,6 Capstan 1 Satz
2.7 Verfahrständer 1 Satz
2.8 Säulentyp-Aufnahme 1 Satz
2.9 Motor + Drehzahlminderer 1 Satz
2.10 Getriebewelle 1 Satz
2.11 Elektrischer Schaltschrank (Hauptschrank und Betriebsschrank) jeweils 1 Satz
3. Funktionen
3.1 Die starre Rahmenverseilung ist mit 1+6+12+18+24+30+36 Spulenkäfigen ausgestattet.
3.2 Robuste Rahmen-Verseilmaschine mit starrem Käfig, Käfige an beiden Enden auf selbstausrichtenden Rollenlagern gelagert. Völlig geschlossenes Getriebe, zentrales Schmiersystem für Lager, Antrieb zu Käfigen.
3.3 Beladung der Spulengruppe mit hydraulischem Bodentyp. Seitenwagenlader sind ebenfalls optional.
3.4 Doppelrad-Winde in schräger Ausführung, geeignet für schwere Verdichtungslasten.
3.5 Pneumatische Scheibenbremse für Käfig.
3.6 SPS ausgestattet, optional.
4.Technische Daten
|
Modell (Starre Verseilmaschine)
|
JLK-500 | JLK-630 | JLK-710/720 | |
| Durchmesser des Einzeldrahtes | Kupfer | φ1,5-5 mm | φ1,5-5 mm | φ1,5-5 mm |
| Aluminium | φ1,5-5 mm | φ1,5-5 mm | φ1,5-5 mm | |
|
Maximaler Außendurchmesser des Litzenleiters
|
φ35-55 mm | φ35-55 mm | φ35-55 mm | |
| Strandungsplatz | 6 Spulen-Verseilkäfig | 40-719 mm | 51-896 mm | 54-963 mm |
| 12 Spulen-Verseilkäfig | 40-719 mm | 51-896 mm | 54-963 mm | |
| 18 Spulen-Verseilkäfig | 44-793 mm | 63-1056 mm | 57-1012 mm | |
| 24 Spulen-Verseilkäfig | 51-924 mm | 71-1246 mm | 66-1190 mm | |
| 30 Spulen-Verseilkäfig | 57-1028 mm | 87-1553 mm | 79-1403 mm | |
| Rotationsgeschwindigkeit | 6 Spulen-Verseilkäfig | 230,6 U/min | 180,1 U/min | 150,6 U/min |
| 12 Spulen-Verseilkäfig | 230,6 U/min | 180,1 U/min | 150,6 U/min | |
| 18 Spulen-Verseilkäfig | 208,5 U/min | 155 U/min | 142,6 U/min | |
| 24 Spulen-Verseilkäfig | 179 U/min | 130,1 U/min | 122,3 U/min | |
| 30 Spulen-Verseilkäfig | 161,8 U/min | 115,9 U/min | 102,7 U/min | |
| Winde | Durchmesser des Spillrads | 2000 mm | 2000 mm | 2000 mm |
| Maximale Abzugskraft | 30 T | 30 T | 40 T | |
| Vorspiralgerät | Tonhöhe | 500–2500 mm | 500–2500 mm | 500–2500 mm |
|
Motorleistung
|
90-180 KW | 110-180 KW | 130-180 KW | |
|
Spulengröße
|
500*375*127 | 630*475*127 | 710*530*127 | |
|
Abwickelspule in der Mitte
|
1600*800*80 | 1600*800*80 | 1600*800*80 | |
|
Aufwickelspule
|
2500*1500*125 | 2500*1500*125 | 3150*1900*160 | |
|
Maximale lineare Abzugsgeschwindigkeit
|
69 m/min | 69 m/min | 62 m/min | |
|
Zentrale Höhe
|
1000 mm | 1100 mm | 1100 mm | |

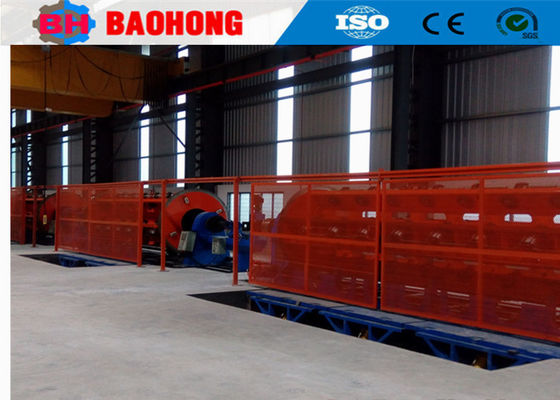

5. Fotos
6. Fotos einpacken
7. Unsere Fabrik und Einführung
Hejian Baohong Electrical Machinery Co., Ltd. wurde 2006 gegründet. Unser Unternehmen befindet sich in der Wirtschaftsentwicklungszone der Stadt Hejian, Provinz Hebei, und ist der größte professionelle Hersteller von Drahtverseilmaschinen und Auflegemaschinen in Nordchina.
Seit 2006 widmet sich Baohong Machinery der Forschung und Entwicklung von Drahtverseilmaschinen und Auflegemaschinen und hat dabei große Verbesserungen erzielt, wobei wir uns auf die Fürsorge und Unterstützung unserer Kunden verlassen können. Jetzt sind wir die einzige Fabrik, die die Produktion der starren JLK-Verseilmaschinenserie zu einer Fließbandverarbeitung in China entwickeln kann, und wir haben auch unabhängig die JGB-Bow-Skip-Verseilungslinien, die CGB-Bow-Skip-Verkabelungslinien und die CLY-Hochgeschwindigkeits-Cradle-Laying-up-Linien entwickelt.
Heute verfügt Hejian Baohong Electrical Machinery Co., Ltd. über eine Fläche von 10.000 Quadratmetern und eine Produktionswerkstatt von 8.000 Quadratmetern. Unser Unternehmen beschäftigt 60 Mitarbeiter, darunter 10 F&E-Mitarbeiter. Der jährliche Produktionswert beträgt derzeit über 10 Millionen Dollar und hat sich zu einem der wichtigsten Hersteller von Verseilmaschinen in China entwickelt.
