Produktdetails:
Zahlung und Versand AGB:
|
| Produktname: | Völlig steife Anschwemmungs-Selbstmaschine | Rollenspezifikationen: | 500 /630 /710 |
|---|---|---|---|
| Anwendbar auf: | Stromkabel- und Leiterschiffbruch, | Lademethode: | Unteres Seitenladen |
| Stranding Pitch: | Schritt-los, justierbar | Marke: | BH |
| Maschinenfarbe: | Laut Kundenanfrage | ||
| Hervorheben: | steife Rahmenschiffbruchmaschine,Drahtseil-Schiffbruchmaschine |
||
Vollautomatische starre Verseilmaschine, Elektrokabel-Herstellungsmaschine
1. Anwendung
Die Maschine wird hauptsächlich zum Verseilen und Verdichten von Kupfer- oder Aluminiumsektor- oder Rundleitern sowie für vorgespannte Sektorkabel usw. verwendet.Separates elektronisches Steuerungssystem, das Hydrauliksystem steuert das Heben und Absenken der Halterung.
2. Hauptkomponenten
2.1 Abzug (Wellentyp + fester Typ)
2.2 Starre Verseilkäfig
2.3 Verdichtungs- und Montage-Werkzeughalter
2.4 Konzentrische Bandagiermaschine
2.6 Abzug (mit 36-Stufen-Getriebe)
2.7 Verfahrständer
2.8 Säulentyp-Aufwickler
2.9 Motor + Untersetzungsgetriebe
2.10 Antriebswelle
2.11 Schaltschrank (Hauptschrank und Bedienungsschrank)
3. Merkmale
3.1 Wir passen diese Käfig-Verseilmaschine an die Anforderungen der Kunden an.
3.2 Das Be- und Entladen erfolgt automatisch positioniert, was sehr einfach zu bedienen ist.
3.3 Spulengruppenbeladung mit hydraulischem Bodentyp. Seitliche Wagenlader sind ebenfalls optional.
3.4 Das langsame Positioniersystem stellt den genauen Winkel beim Be- und Entladen sicher.
3.5 Scheibenbremse für den Käfig.
3.6 SPS-ausgestattet, optional.
4. Technische Daten
| Modell (Starre Verseilmaschine) | JLK-500 | JLK-630 | JLK-710/720 | |
| Drahtdurchmesser | Kupfer | φ1,5-5 mm | φ1,5-5 mm | φ1,5-5 mm |
| Aluminium | φ1,5-5 mm | φ1,5-5 mm | φ1,5-5 mm | |
| Maximaler Außen-Ø des verseilten Leiters | φ35-55 mm | φ35-55 mm | φ35-55 mm | |
| Verseilteilung | 6-Spulen-Verseilkäfig | 40-719 mm | 51-896 mm | 54-963 mm |
| 12-Spulen-Verseilkäfig | 40-719 mm | 51-896 mm | 54-963 mm | |
| 18-Spulen-Verseilkäfig | 44-793 mm | 63-1056 mm | 57-1012 mm | |
| 24-Spulen-Verseilkäfig | 51-924 mm | 71-1246 mm | 66-1190 mm | |
| 30-Spulen-Verseilkäfig | 57-1028 mm | 87-1553 mm | 79-1403 mm | |
| Drehzahl | 6-Spulen-Verseilkäfig | 230,6 U/min | 180,1 U/min | 150,6 U/min |
| 12-Spulen-Verseilkäfig | 230,6 U/min | 180,1 U/min | 150,6 U/min | |
| 18-Spulen-Verseilkäfig | 208,5 U/min | 155 U/min | 142,6 U/min | |
| 24-Spulen-Verseilkäfig | 179 U/min | 130,1 U/min | 122,3 U/min | |
| 30-Spulen-Verseilkäfig | 161,8 U/min | 115,9 U/min | 102,7 U/min | |
| Abzug | Abzugsraddurchmesser | 2000 mm | 2000 mm | 2000 mm |
| Maximale Abzugskraft | 30 T | 30 T | 40 T | |
| Vorspiralvorrichtung | Teilung | 500-2500 mm | 500-2500 mm | 500-2500 mm |
| Motorleistung | 90-180 KW | 110-180 KW | 130-180 KW | |
| Spulengröße | 500*375*127 | 630*475*127 | 710*530*127 | |
| Zentraler Abzug | 1600*800*80 | 1600*800*80 | 1600*800*80 | |
| Aufwickelspule | 2500*1500*125 | 2500*1500*125 | 3150*1900*160 | |
| Maximale Abzugsgeschwindigkeit | 69 m/min | 69 m/min | 62 m/min | |
| Zentralhöhe | 1000 mm | 1100 mm | 1100 mm | |

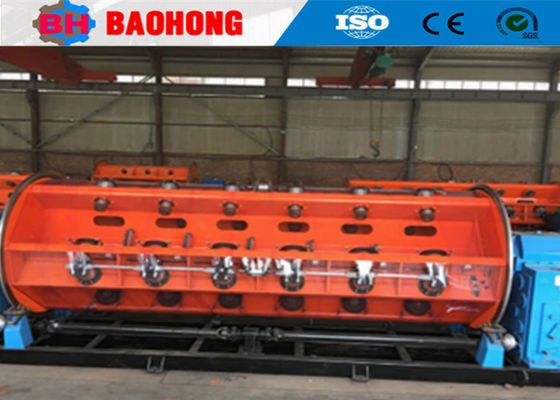

5. Fotos
6. Verpackungsfotos
7. Unsere Fabrik und Einführungen
Hejian Baohong Electrical Machinery Co., Ltd. wurde 2006 gegründet. Unser Unternehmen befindet sich in der Wirtschaftsentwicklungszone der Stadt Hejian, Provinz Hebei, und ist der größte professionelle Hersteller von Drahtverseilmaschinen und Verseilmaschinen in Nordchina.
Seit 2006 widmet sich Baohong Machinery, unterstützt durch die Fürsorge und Unterstützung unserer Kunden, der Forschung und Entwicklung von Drahtverseilmaschinen und Verseilmaschinen und hat große Fortschritte erzielt. Jetzt sind wir die einzige Fabrik, die die Produktion der JLK-Starren-Verseilmaschinen-Serie zu einer Fließbandverarbeitung in China entwickeln kann, und wir haben auch unabhängig die JGB-Bogensprung-Verseillinien, die CGB-Bogensprung-Kabelanlagen und die CLY-Hochgeschwindigkeits-Wiegen-Verseillinien entwickelt.
Hejian Baohong Electrical Machinery Co., Ltd. umfasst heute eine Fläche von 10.000 Quadratmetern, Produktionswerkstatt 8.000 Quadratmeter. Unser Unternehmen beschäftigt 60 Mitarbeiter, davon 10 F&E-Mitarbeiter. Der Jahresumsatz beträgt derzeit über 10 Millionen Dollar und hat sich zu einem der wichtigsten Hersteller von Verseilmaschinen in China entwickelt.
