Produktdetails:
Zahlung und Versand AGB:
|
| Gerätename: | Steifes Strander-Drahtseil, das Maschine herstellt | Typ: | Starr |
|---|---|---|---|
| Größen der Walzen: | JLK-500/JLK-630/JLK-710/720 | Materialien: | Kupfer-, Aluminium- und Stahldraht |
| Maximale lineare Geschwindigkeit (500): | 69 m/min | Max. angeschwemmtes Leiter Od (500): | φ35-55 mm |
| Mittelhöhe: | 1000 mm | Ausrüstungsfarbe: | als Anfrage |
| Hervorheben: | steife Rahmenschiffbruchmaschine,Drahtseil-Schiffbruchmaschine |
||
Rigid Verseilmaschine Drahtkabelmaschine 12+18+24 für 630mm Spule
1. Anwendung
Diese Maschine wird hauptsächlich für das Verseilen, Verdichten, Ziehen und die einadrige Vorformung von Aluminium-, Kupfer- und ACSR-Leitern (profilierte oder runde Leiter) verwendet.
2. Hauptkomponenten
2.1 Abwickelvorrichtung
2.2 Verseilkäfige
2.3 Halter für Verdichtungs- und Montagegesenke
2.4 Vorverdreh- und Verdichtungsgerät
2.5 Zählwerk
2.6 Abzugsvorrichtung
2.7 Verfahrwagen
2.8 Säulenaufwickler
2.9 Hauptschaltschrank und Bedienerschrank
3. Technische Parameter
| Modell (Rigid Verseilmaschine) | JLK-500 | JLK-630 | JLK-710/720 | |
| Durchmesser des Einzeldrahtes | Kupfer | φ1,5-5 mm | φ1,5-5 mm | φ1,5-5 mm |
| Aluminium | φ1,5-5 mm | φ1,5-5 mm | φ1,5-5 mm | |
| Maximaler Verseilungsdurchmesser des Leiters | φ35-55 mm | φ35-55 mm | φ35-55 mm | |
| Verseilsteigung | 6 Spulen Verseilkäfig | 40-719 mm | 51-896 mm | 54-963 mm |
| 12 Spulen Verseilkäfig | 40-719 mm | 51-896 mm | 54-963 mm | |
| 18 Spulen Verseilkäfig | 44-793 mm | 63-1056 mm | 57-1012 mm | |
| 24 Spulen Verseilkäfig | 51-924 mm | 71-1246 mm | 66-1190 mm | |
| 30 Spulen Verseilkäfig | 57-1028 mm | 87-1553 mm | 79-1403 mm | |
| Drehzahl | 6 Spulen Verseilkäfig | 230,6 U/min | 180,1 U/min | 150,6 U/min |
| 12 Spulen Verseilkäfig | 230,6 U/min | 180,1 U/min | 150,6 U/min | |
| 18 Spulen Verseilkäfig | 208,5 U/min | 155 U/min | 142,6 U/min | |
| 24 Spulen Verseilkäfig | 179 U/min | 130,1 U/min | 122,3 U/min | |
| 30 Spulen Verseilkäfig | 161,8 U/min | 115,9 U/min | 102,7 U/min | |
| Abzugsvorrichtung | Durchmesser der Abzugsscheibe | 2000 mm | 2000 mm | 2000 mm |
| Maximale Abzugskraft | 30 T | 30 T | 40 T | |
| Vor-Spiral-Gerät | Steigung | 500-2500mm | 500-2500mm | 500-2500mm |
| Motorleistung | 90-180 KW | 110-180 KW | 130-180 KW | |
| Spulengröße | 500*375*127 | 630*475*127 | 710*530*127 | |
| Zentrale Abwickelspule | 1600*800*80 | 1600*800*80 | 1600*800*80 | |
| Aufwickelspule | 2500*1500*125 | 2500*1500*125 | 3150*1900*160 | |
| Maximale lineare Abzugsgeschwindigkeit | 69 m/min | 69 m/min | 62 m/min | |
| Zentrale Höhe | 1000 mm | 1100 mm | 1100 mm | |

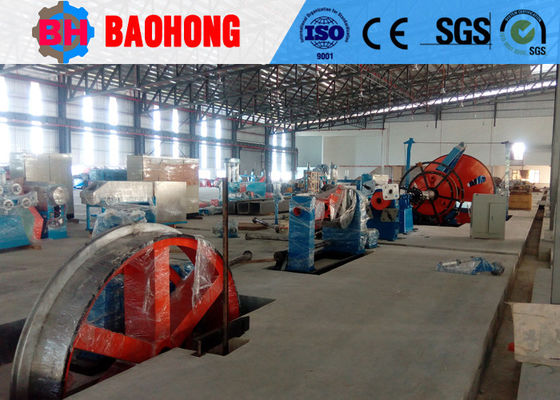

4. Fotos
5. Verpackungsfoto
6. Vorstellung unserer Fabrik und unseres Unternehmens
Hejian Baohong Electrical Machinery Co., Ltd. wurde 2006 gegründet. Unser Unternehmen befindet sich in der Wirtschaftsentwicklungszone der Stadt Hejian, Provinz Hebei, und ist der größte professionelle Hersteller von Verseilmaschinen und Legemaschinen in Nordchina.
Seit 2006 hat sich Baohong Machinery, gestützt auf die Fürsorge und Unterstützung unserer Kunden, der Forschung und Entwicklung von Verseil- und Legemaschinen gewidmet und große Fortschritte erzielt. Jetzt sind wir die einzige Fabrik, die die Produktion der JLK-Rigid-Verseilmaschinenserie zu einer Montagelinienverarbeitung in China entwickeln kann, und wir haben auch unabhängig die JGB Bow-Skip-Verseillinien, die CGB Bow-Skip-Verkabelungslinien und die CLY-Hochgeschwindigkeits-Cradle-Legelinien entwickelt.
Derzeit umfasst Hejian Baohong Electrical Machinery Co., Ltd. eine Fläche von 10.000 Quadratmetern, davon 8.000 Quadratmeter Produktionswerkstatt. Unser Unternehmen hat 60 Mitarbeiter, darunter 10 Forschungs- und Entwicklungsmitarbeiter. Der jährliche Produktionswert liegt derzeit bei über 10 Millionen US-Dollar und hat sich zu einem der wichtigsten Hersteller von Verseilmaschinen in China entwickelt.
