| Name: | Kupferdraht-Starrrahmen-Verseilmaschine – hohe Präzision und Effizienz | Material: | Steel/Cu/Al |
|---|---|---|---|
| Verwendung: | Stranding | Malerei: | Als Anforderung |
| Zeit garantieren: | 1year | ||
| Hervorheben: | Kupferdraht-Schiffbruch-Maschine,steife Rahmenschiffbruchmaschine,Hochpräzisions-Skip-Strandanlage |
||
Kupferdraht-Rigid Frame Stranding-Maschine - hohe Präzision und Effizienz
1.Anwendung
Diese Maschine wird hauptsächlich für die torsionsfreie Verknüpfung von Aluminiumsträngen (ACSR) mit großem Querschnitt und langem Stahlkern und Aluminiumlegierungsleitern verwendet.Es kann auch für die nicht-torsion Stranding und Verdichtung von Kupferleitungen mit runden, speziell geformte und sektorförmige Kern.
2. Hauptkomponente
2.1 Φ500 Auszahlungsstand
2.2 #Typ Leitungsstange
2.3 6B, 12B Strander
2.4 Drahtverbund- und Verdichtungsvorrichtung
2.5 Meterzähler ((Mechanisch, elektronisch)
2.6 Φ 1600 starker Doppelkapstan
2.7 Φ 1800 Kolonnentyp mit Durchfahrt
2.8 Elektrische Steuerung
2.9 Manuelles Schub-Zug-Sicherheitsschutzsystem
3. Merkmale
3.1 Die gesamte Maschine wird vom unabhängigen Motor angetrieben, und jeder Abschnitt des Käfigs und der Kapstan wird von einem separaten permanenten Magneten-Synchromotor angetrieben.Der Käfig wird durch ein eigenes Getriebe getrieben, um sich zu drehen, was die Struktur im Vergleich zu herkömmlichen Bodenwellenverbindungen vereinfacht und die Wartung der Anlagen erleichtert.
3.2 Die Steuerung der gesamten Maschine erfolgt über einen SPS der Serie Inovance, und verschiedene Produktionsprozessparameter werden über den Touchscreen eingestellt.Jeder Abschnitt des Käfigs und der Kapstan wird von einem Jiangsu Zhima Servomotor angetrieben, und der Motorantrieb ist ein Frequenzumrechnungsgerät.und die gesamte Maschine übernimmt eine Buskommunikationsmethode, um die Genauigkeit der Signalübertragung zu gewährleistenIn der tatsächlichen ProduktionDie Benutzer setzen die Prozessparameter wie die Schrägkeit jedes Sektionsbereichs des Käfigs und die Geschwindigkeit der Produktionslinie auf dem Touchscreen gemäß den erforderlichen Kabelspezifikationen ein.Bei dem Anfahren wird die Geschwindigkeit jedes Getriebebauteils automatisch durch die SPS berechnet, um die Synchronisierung der gesamten Maschine und die Genauigkeit des Drehstands zu gewährleisten.und um eine schrittlose Geschwindigkeitsregelung der gesamten Maschine zu erreichenDas elektronische Steuerungssystem verfügt über fortschrittliche Technologie, bequeme Bedienung und zuverlässige Bedienung.
3.3Das Impulsprinzip wird zur Erkennung von Drahtbruch verwendet, das das Signal eines Drahtbruchs einer beliebigen Schraube in jedem Abschnitt des Käfigs genau bestimmen kann und somit eine genaue Erkennung gewährleistet.Über die Anzeige auf dem Touchscreen, kann der Bediener das Problem schnell lösen und den nächsten Start starten.
3.4 Die Maschine verwendet eine programmierbare Steuerung und einen Feldbus von Inovance zur einheitlichen Steuerung und Koordinierung des Betriebszustands aller Teile der Maschine.und verwendet einen Frequenzumrichter zur Steuerung des Starts und des Betriebs des WechselstrommotorsDie elektronische Steuerung ist technologisch fortschrittlich, einfach zu bedienen und zuverlässig im Betrieb.
4Haupttechnische Parameter
| Modell (Rigid Stranding Machine) | JLK-500/6 | JLK-500/6+12 | JLK-500/6+12+18 | |
| Durchmesser eines einzelnen Drahtes | Kupfer | φ 1,5-5 mm | φ 1,5-5 mm | φ 1,5-5 mm |
| Aluminium | φ1,8-5 mm | φ1,8-5 mm | φ1,8-5 mm | |
| Höchstgeschwindigkeitsdaten für Strangleitungen | φ15 mm | φ25 mm | φ35 mm | |
| Stranding Pitch | 6 Bobbin Stranding Cage | 60 bis 500 mm | 60 bis 500 mm | 60 bis 500 mm |
| 12 Bobbin Stranding Cage | 75 bis 560 mm | 75 bis 560 mm | ||
| 18 Bobbin Stranding Cage | 92 bis 680 mm | |||
| Drehgeschwindigkeit | 6 Bobbin Stranding Cage | 308 R/min | 308 R/min | 308 R/min |
| 12 Bobbin Stranding Cage | 286 R/min | 286 R/min | ||
| 18 Bobbin Stranding Cage | 252 R/min | |||
| Kapstan | Durchmesser des Capstan-Rades | 1250 mm | 1600 mm | 2000 mm |
| Maximale Abziehkraft | 8 T | 10 T | 12 T | |
| Weihnachtsbeutel | 500 PND | 500 PND | 500 PND | |
| Center Payoff Bobbin | PND630 | PND630 | PND630 | |
| Aufnahme-Bobbin | 1800 mm | 2500 mm | 2500 mm | |
| Höchstgeschwindigkeit beim Abziehen | 40 m/min | 45 m/min | 50 m/min | |
| Zentralhöhe | 1000 mm | 1000 mm | 1000 mm | |

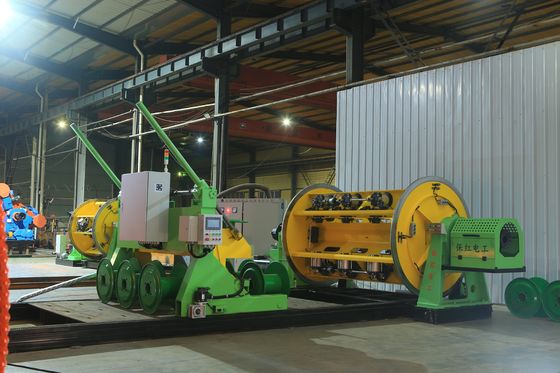

5.Fotos
6.Packing Foto
7.Unsere Fabrik und Einführung
Hebei Baohong Electrical Machinery Co., Ltd. wurde am 1. August 2006 gegründet.Tianjin und Shijiazhuang, die Firma genießt bequeme Transportation und reichlich Eisen und Stahl Beginnend mit der Produktion von Stranding-Maschine-Serieprodukten, hat es 18 Jahre Entwicklung durchlaufen.
Durch das volle Vertrauen auf Talentvorteile und technische Stärke forscht und entwickelt das Unternehmen kontinuierlich neue Technologien und Prozesse, um stetige Wachstum und schrittweise Entwicklung in eine umfassende wirtschaftliche Entität mit fortschrittlicher Fertigungstechnologie, starker Produktionskapazität und Verkaufsnetzwerke, die das ganze Land und Übersee abdecken.
The company covers a factory area of 30,000 square meters, with more than 100 employees, including 12 mechanical and electrical engineers, and its processing equipment totals more than 60 million yuan Die Firma umfasst eine Fabrikfläche von 30.000 Quadratmetern, mit mehr als 100 Mitarbeitern, einschließlich 12 mechanischen und elektrischen Ingenieuren, und ihre Verarbeitungsausrüstung beträgt mehr als 60 Millionen Yuan.Derzeit, durch die Einführung von großflächigen Verarbeitungsausrüstungen und der research, development and improvement of processes, hat sich das Unternehmen zum einzigen Hersteller in China entwickelt, der JLK-Cage produziert Stranding-Maschine-Serien-Einheiten auf einer Montagelinie.
