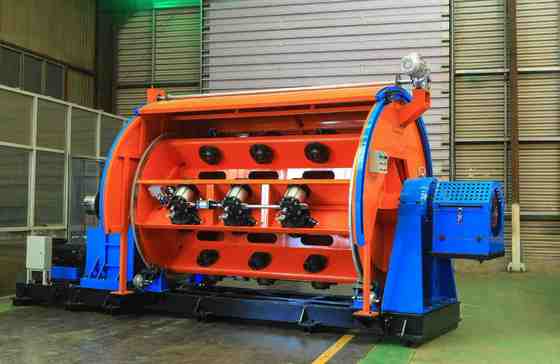

Starrtyp Stranding -Maschine für Aluminiumdraht und Kabel

Starrigide Litzenmaschine für Aluminiumdraht und Kabel

1. Anwendung

Diese Maschine wird hauptsächlich für das verdrehungsfreie Litzenschlagen von großquerschnittigen und langen Stahlkern-Aluminiumlitzen (ACSR) und Aluminiumlegierungsleitern verwendet. Sie kann auch für das verdrehungsfreie Litzenschlagen und Verdichten von Kupferleitern mit runden, speziell geformten und sektorförmigen Kernen eingesetzt werden.

2. Hauptkomponenten

2.1 Φ1600 Abwickelgestell

2.2 #Typ Drahtführungsgestell

2.3 12B,18B Litzenmaschine

2.4 Drahtmontage-Matrize & Verdichtungsvorrichtung

2.5 Zähler (mechanisch, elektronisch)

2.6 Φ 1600 starker Doppel-Abzug

2.7 Φ 1800 Säulentyp Aufwickler mit Traversierung

2.8 Elektrisches Steuerungssystem

2.9 Sicherheitsschutzsystem

3. Merkmale

3.1 Die gesamte Maschine wird von einem unabhängigen Motor angetrieben, und jeder Abschnitt des Käfigs und des Abzugs wird von einem separaten permanentmagnetischen Servoantrieb angetrieben. Der Käfig wird über ein spezielles Getriebe angetrieben, was die Struktur im Vergleich zu herkömmlichen, über eine gemeinsame Welle angetriebenen Starrig-Litzenmaschinen vereinfacht und die Wartung der Ausrüstung erleichtert.

3.2 Die Steuerung der gesamten Maschine verwendet eine Inovance-Serie SPS, und verschiedene Produktionsprozessparameter werden über den Touchscreen eingestellt. Jeder Abschnitt des Käfigs und des Abzugs wird von einem Jiangsu Zhima Servoantrieb angetrieben, und der Motortreiber ist ein Frequenzumrichter. Um die Übertragungsgenauigkeit zu gewährleisten, verwendet der Übertragungsmotor einen Gitter-Encoder-Rücklauf, und die gesamte Maschine verwendet eine Bus-Kommunikationsmethode, um die Signalübertragungsgenauigkeit zu gewährleisten. In der tatsächlichen Produktion stellen die Benutzer die Prozessparameter wie die Steigung jedes Abschnitts des Käfigs und die Geschwindigkeit der Produktionslinie auf dem Touchscreen entsprechend den erforderlichen Kabelspezifikationen ein. Beim Starten wird die Geschwindigkeit jedes Übertragungsteils automatisch von der SPS berechnet, um die Synchronisation der gesamten Maschine und die Genauigkeit der verdrillten Drahtsteigung zu gewährleisten und eine stufenlose Geschwindigkeitsregelung der gesamten Maschine zu erreichen. Das elektronische Steuerungssystem verfügt über fortschrittliche Technologie, ist einfach zu bedienen und zuverlässig im Betrieb.

3.3 Das Impulsprinzip wird verwendet, um Drahtbrüche zu erkennen, wodurch das Drahtbruchsignal jeder Spule in jedem Abschnitt des Käfigs genau bestimmt werden kann, was die Erkennungsgenauigkeit gewährleistet. Über die Anzeige auf dem Touchscreen kann der Bediener das Problem schnell lösen und den nächsten Startvorgang einleiten.

3.4 Die Maschine verwendet eine programmierbare Inovance SPS und einen Feldbus, um den Arbeitsstatus aller Teile der Maschine zu vereinheitlichen und zu koordinieren, und verwendet einen Frequenzumrichter, um den Start und den Betrieb des AC-Motors zu steuern. Ein Inovance-Touchscreen wird verwendet, um verschiedene Prozessparameter einzustellen und anzuzeigen. Das elektronische Steuerungssystem ist technologisch fortschrittlich, einfach zu bedienen und zuverlässig im Betrieb.

4. Haupttechnische ParameterModell (Starrig-Litzenmaschine)

Fotos6.

Packfoto7.

Unsere Fabrik und EinführungHebei Baohong Electrical Machinery Co., Ltd. wurde am 1. August 2006 gegründet. Das Unternehmen befindet sich in der Industriezone der Gemeinde Shawa, Stadt Hebei, die im dreieckigen Zentrum von Peking, Tianjin und Shijiazhuang liegt und über bequeme Verkehrsanbindungen und reichlich Eisen- und Stahlressourcen verfügt. Ausgehend von der Herstellung von Litzenmaschinen-Serienprodukten hat es sich in 18 Jahren entwickelt.

Durch die volle Nutzung von Talentvorteilen und technischer Stärke erforscht und entwickelt das Unternehmen kontinuierlich neue Technologien und Verfahren und erzielt ein stetiges Wachstum, das sich allmählich zu einem umfassenden Wirtschaftszweig mit fortschrittlicher Fertigungstechnologie, starker Produktionskapazität und Vertriebsnetzen entwickelt, die das ganze Land und Übersee abdecken. Das Unternehmen umfasst eine Fabrikfläche von 30.000 Quadratmetern mit mehr als 100 Mitarbeitern, darunter 12 Maschinenbau- und Elektrotechniker, und seine Bearbeitungsausrüstung beläuft sich auf mehr als 60 Millionen Yuan. Durch die Einführung von Großbearbeitungsanlagen und die Forschung, Entwicklung und Verbesserung von Verfahren ist das Unternehmen derzeit der einzige Hersteller in China, der JLK-Käfig-Litzenmaschinen-Serieneinheiten am Fließband produziert.
