Produktdetails:
Zahlung und Versand AGB:
|
| Gerätename: | 630 starre Rahmentyp -Strömer mit Hochleistungsrahmen: hohe Effizienz und Leistungseinsparung | Material: | Stahl/Cu/Al |
|---|---|---|---|
| Spezifikationen für die Bobine: | 500/630/700 | Ausrüstungsfarbe: | individuell angepasst |
| Garantiezeitraum: | 1 Jahr | Anwendung: | Strandung |
| Hervorheben: | 630-Starrrahmen-Verseilmaschine,Hochleistungs-Starrverseilmaschine,Energiesparende Starrrahmen-Verseilmaschine |
||
630 Versteifungsrahmen-Verseilmaschine: Hohe Effizienz und Energieeinsparung
1. Anwendung
Es wird hauptsächlich zum Verseilen und Verdichten von Kupfer- und Aluminium-Sektorleitern, zum Verseilen, Ziehen und Verdichten von runden und speziell geformten Leitern sowie zum Verseilen von stahlkernverstärkten Aluminiumleitern verwendet.
2. Hauptkomponente
2.1 Φ1600 Abwickelhaspel 1 Satz
2.2 12B, 18B, 24B Verseilmaschine je 1 Satz
2.3 Drahtmontagevorrichtung 3 Sätze
2.4 Meterzähler 1 Satz
2.5 Ø2000 Doppeltrieb-Abzugsvorrichtung 1 Satz
2.6 Ø2500 Aufwickelhaspel mit Traverse 1 Satz
2.7 Antriebssystem 1 Satz
2.8 Elektrisches Steuersystem 1 Satz
2.9 Sicherheitsvorrichtung (elektrische Sicherheitsabdeckung) 1 Satz
2.10 Bodenschacht-Sicherheitsabdeckung 1 Satz
2.11 Haspellade-Spreizer 1 Satz
2.12 Pneumatikschlüssel 1 Satz
3. Merkmale
3.1 Das Signal für Drahtbruch wird über Impulse übertragen, was bei jedem Drahtbruch zu 100% erfasst werden kann.
3.2 Annahme eines Schaltschrank-Touchscreen-Bedienpults, das für die Bedienung bequem und in der Form schön ist.
3.3 Rechteckiges Vierkantrohr wird zur Verstärkung der Hauptverseilmaschine verwendet, um Vibrationen der einzelnen Platten zu vermeiden.
3.4 Der neue Bandspanner verwendet einen hochverschleißfesten Reibriemen, was die Einstellung bequemer macht und die Lebensdauer verlängert.
3.5 Die Kabel und Luftleitungen innerhalb der Maschine sind in den Vierkantrohren des Sockels verborgen, um Beschädigungen und Unordnung zu vermeiden.
3.6 Eine Verstärkung wurde am vorderen Lager der Hauptmaschine angebracht, um die Stabilität zu erhöhen. Die Drahtwerkzeugaufnahme ist mit dem vorderen Lager der Hauptmaschine verbunden, was eine stärkere Integration und eine bessere mechanische Steifigkeit aufweist.
3.7 Die vorderen und hinteren Wellenköpfe der Hauptmaschine bestehen aus integrierten Stahlgussstücken, um Risse durch Schweißen zu vermeiden.
3.8 Der Bremsbereich der Hauptmaschine wurde vergrößert, um die Bremsleistung zu verbessern.
3.9 Oberflächenpolitur des Abzugsrades.
4. Haupttechnische Parameter
| Modell (Versteifungsrahmen-Verseilmaschine) | JLK-630/6 | JLK-630/6+12 | JLK-630/6+12+18+24 | |
| Durchmesser des Einzeldrahtes | Kupfer | φ1,5-5 mm | φ1,5-5 mm | φ1,5-5 mm |
| Aluminium | φ1,8-5 mm | φ1,8-5 mm | φ1,8-5 mm | |
| Maximaler Verseilungsdurchmesser des Leiters | φ15 mm | φ25 mm | φ45 mm | |
| Verseilsteigung | 6 Haspel Verseilkorb | 60-500 mm | 60-500 mm | 60-500 mm |
| 12 Haspel Verseilkorb | 75-560 mm | 75-560 mm | ||
| 18 Haspel Verseilkorb | 92-680 mm | |||
| 24 Haspel Verseilkorb | 108-790 mm | |||
| Drehzahl | 6 Haspel Verseilkorb | 258 U/min | 258 U/min | 258 U/min |
| 12 Haspel Verseilkorb | 236 U/min | 236 U/min | ||
| 18 Haspel Verseilkorb | 202 U/min | |||
| 24 Haspel Verseilkorb | 176 U/min | |||
| Abzugsvorrichtung | Abzugsraddurchmesser | 1250 mm | 1600 mm | 2000 mm |
| Maximale Abzugskraft | 8 T | 10 T | 15 T | |
| Haspel | PND630 | PND630 | PND630 | |
| Zentrale Abwickelhaspel | PND630 | PND630 | PND630 | |
| Aufwickelhaspel | 1800mm | 2500mm | 2500mm | |
| Maximale lineare Abzugsgeschwindigkeit | 35m/min | 40 m/min | 50 m/min | |
| Zentrale Höhe | 1000 mm | 1000 mm | 1000 mm | |

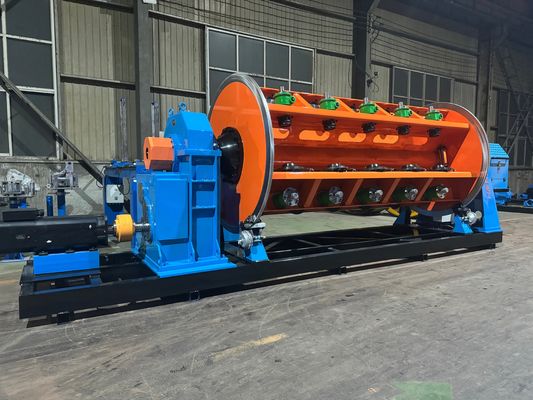

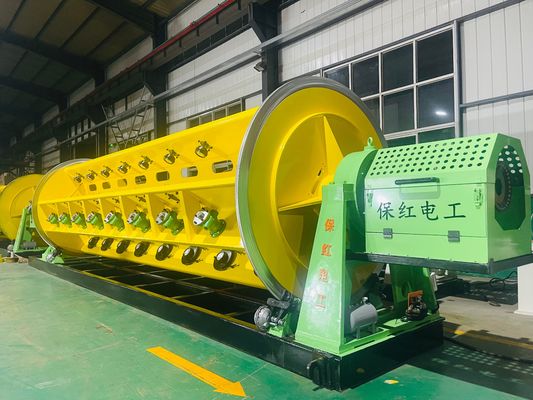

5.Fotos
6.Verpackungsfoto
7.Unsere Fabrik und Einführung
Hebei Baohong Electrical Machinery Co., Ltd. wurde am 1. August 2006 gegründet. Das Unternehmen befindet sich in der Industriezone von Shawa Township, Stadt Hebei, im Dreieckszentrum von Peking, Tianjin und Shijiazhuang, und profitiert von bequemer Transportanbindung und reichen Eisen- und Stahlressourcen. Beginnend mit der Produktion von Verseilmaschinen-Serienprodukten hat das Unternehmen eine 18-jährige Entwicklung durchlaufen.
Durch die vollständige Nutzung von Talentvorteilen und technischer Stärke forscht und entwickelt das Unternehmen kontinuierlich neue Technologien und Prozesse, erzielt stetiges Wachstum und entwickelt sich allmählich zu einem umfassenden Wirtschaftsgut mit fortschrittlicher Fertigungstechnologie, starker Produktionskapazität und Vertriebsnetzen, die das ganze Land und das Ausland abdecken. Das Unternehmen umfasst eine Fabrikfläche von 30.000 Quadratmetern mit mehr als 100 Mitarbeitern, darunter 12 Maschinenbau- und Elektrotechnikingenieure, und seine Verarbeitungsanlagen belaufen sich auf über 60 Millionen Yuan. Derzeit ist das Unternehmen durch die Einführung von großtechnischen Verarbeitungsanlagen und die Forschung, Entwicklung und Verbesserung von Prozessen zum einzigen Hersteller in China geworden, der JLK-Käfig-Verseilmaschinen-Serieneinheiten auf einer Montagelinie produziert.
Ansprechpartner: Daisy
Telefon: +8618256531268
