| Gerätename: | Steife Rahmen-Art Strander-Rahmen-hohe Leistungsfähigkeits-Energie-Einsparung | Anwendbare Drähte: | Cu, Al, Stahldraht |
|---|---|---|---|
| Geeignet für: | Anschwemmung des Drahtes und des Kabels | Drehzahl (JLK-500): | 230,6 U/MIN |
| Hs-Code: | 847940 | Farbe der Ausrüstung: | optional |
| Garantiezeit: | 12 Monate | ||
| Hervorheben: | Hochleistungs-Strahlerrahmen,Hochleistungs-Rigid Frame Strander,Hochwirksame Energieeinsparung Strander |
||
Ständerrahmen vom Starrrahmen-Typ, hohe Effizienz, energiesparend
1. Anwendung
Diese Maschine wird hauptsächlich zur Herstellung von blanken Aluminiumdrähten, Kupferdrähten und ACSR-Kompressionsdrähten verwendet und kann auch zur Herstellung von fächerförmig komprimierten verseilten Drähten und kreisförmig komprimierten gezogenen Drähten verwendet werden.
2. Merkmale
2.1.Diese Maschine wird von einem 36-stufigen Getriebe mit variabler Geschwindigkeit angetrieben, mit doppelten aktiven und doppelten Abzugswalzen, die eine starke Traktion bieten. Tdie Drahtverteilungshülse verwendet eine natürliche Drahtverteilung, um Abriebschäden an den Drahtkernen beim Verseilen zu verhindern.
2.2. Die Abzugsspannung des Drahtes wird pneumatisch gesteuert, um eine konstante Spannung bei voller oder leerer Spule zu gewährleisten. Bei Drahtbruch gibt es eine spezielle automatische Notabschalteinrichtung.
2.3. Die Vorrichtung kann jede Abzugsspule im Käfig direkt steuern. Bei Drahtbruch stoppt die gesamte Maschine sofort. Die Maschine eignet sich für die Produktion von XLPE-Kabeln mit langer Länge und großem Querschnitt.
3. Technische Daten
| Modell (Starr-Verseilmaschine) | JLK-500 | JLK-630 | JLK-710/720 | |
| Durchmesser des Einzeldrahtes | Kupfer | φ1,5-5 mm | φ1,5-5 mm | φ1,5-5 mm |
| Aluminium | φ1,5-5 mm | φ1,5-5 mm | φ1,5-5 mm | |
| Maximaler Außendurchmesser des verseilten Leiters | φ35-55 mm | φ35-55 mm | φ35-55 mm | |
| Verseilsteigung | 6-Spulen-Verseilkäfig | 40-719 mm | 51-896 mm | 54-963 mm |
| 12-Spulen-Verseilkäfig | 40-719 mm | 51-896 mm | 54-963 mm | |
| 18-Spulen-Verseilkäfig | 44-793 mm | 63-1056 mm | 57-1012 mm | |
| 24-Spulen-Verseilkäfig | 51-924 mm | 71-1246 mm | 66-1190 mm | |
| 30-Spulen-Verseilkäfig | 57-1028 mm | 87-1553 mm | 79-1403 mm | |
| Drehzahl | 6-Spulen-Verseilkäfig | 230,6 U/min | 180,1 U/min | 150,6 U/min |
| 12-Spulen-Verseilkäfig | 230,6 U/min | 180,1 U/min | 150,6 U/min | |
| 18-Spulen-Verseilkäfig | 208,5 U/min | 155 U/min | 142,6 U/min | |
| 24-Spulen-Verseilkäfig | 179 U/min | 130,1 U/min | 122,3 U/min | |
| 30-Spulen-Verseilkäfig | 161,8 U/min | 115,9 U/min | 102,7 U/min | |

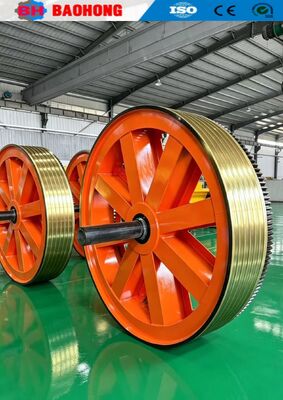

| Abzugswalze | Durchmesser der Abzugswalze | 2000 mm | 2000 mm | 2000 mm |
| Maximale Abzugskraft | 30 T | 30 T | 40 T | |
| Vor-Spiralvorrichtung | Steigung | 500-2500 mm | 500-2500 mm | 500-2500 mm |
| Motorleistung | 90-180 KW | 110-180 KW | 130-180 KW | |
| Spulen | 500*375*127 | 630*475*127 | 710*530*127 | |
| Zentral-Abzugsspule | 1600*800*80 | 1600*800*80 | 1600*800*80 | |
| Aufwickelspule | 2500*1500*125 | 2500*1500*125 | 3150*1900*160 | |
| Maximale lineare Abzugsgeschwindigkeit | 69 m/min | 69 m/min | 62 m/min | |

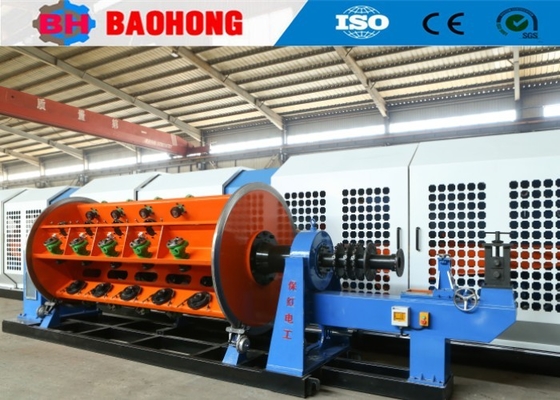

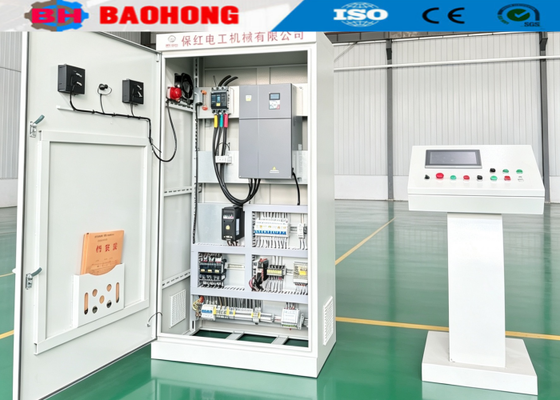

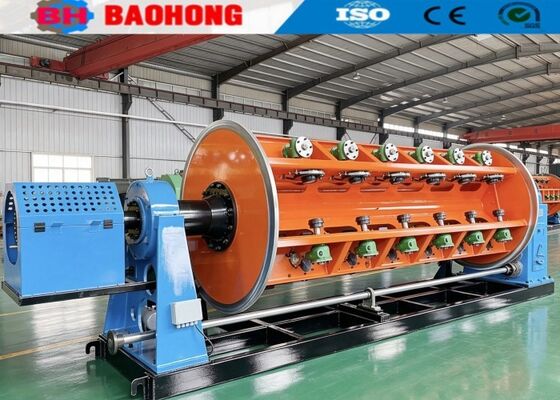

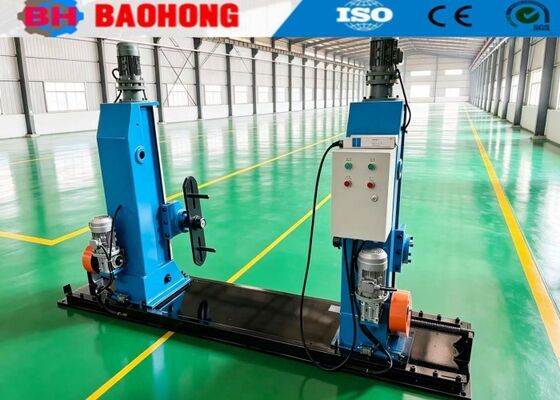

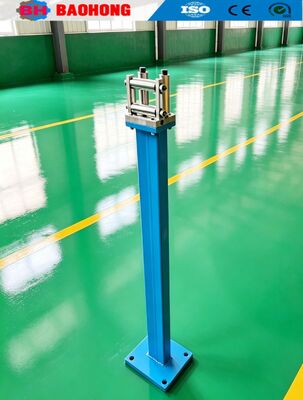

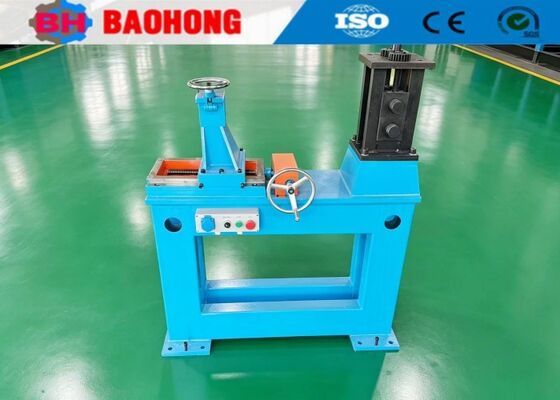

4. Fotos
5. Verpackungsfotos
6. Unsere Fabrik und Einführung
Hejian Baohong Electrical Machinery Co., Ltd. wurde 2006 gegründet. Unser Unternehmen befindet sich in der Wirtschaftsentwicklungszone der Stadt Hejian, Provinz Hebei, und ist der größte professionelle Hersteller von Drahtverseilmaschinen und Lege-Maschinen in Nordchina.
Seit 2006 hat sich Baohong Machinery, gestützt auf die Fürsorge und Unterstützung unserer Kunden, der Forschung und Entwicklung von Drahtverseilmaschinen und Lege-Maschinen verschrieben und große Fortschritte erzielt. Jetzt sind wir die einzige Fabrik, die die Produktion der Starr-Verseilmaschinen-Serie JLK zu einer Montagelinienverarbeitung in China entwickeln kann, und wir haben auch unabhängig die JGB-Bogen-Skip-Verseillinien, die CGB-Bogen-Skip-Kabel-Linien und die CLY-Hochgeschwindigkeits-Wiegen-Lege-Linien entwickelt.
Jetzt umfasst Hejian Baohong Electrical Machinery Co., Ltd. eine Fläche von 10000 Quadratmetern, Produktionswerkstatt 8000 Quadratmeter. Unser Unternehmen hat 60 Mitarbeiter, darunter 10 F&E-Mitarbeiter. Der jährliche Produktionswert liegt derzeit bei über 10 Millionen US-Dollar und hat sich zu einem der wichtigsten Hersteller von Verseilmaschinen in China entwickelt.
