Produktdetails:
Zahlung und Versand AGB:
|
| Gerätename: | Käfig-Art planetarische Drahtseil-Schiffbruch-Maschine | Geeignet für: | Drahtverseilung |
|---|---|---|---|
| Materialien: | Cu-, Aldraht und Stahldrähte | Max.stranded Od (500): | φ35 mm |
| Max. Lineargeschwindigkeit ((630): | 20 m/min | HS-Code: | 8479400000 |
| Ausrüstungsfarbe: | als Anfrage | Garantiezeitraum: | 1 Jahr |
| Hervorheben: | Kupfer-Aluminium-Draht-Planeten-Stranging-Maschine,Elektrische Kabel-Planeten-Streichmaschine,China Planetarische Stranding-Maschine |
||

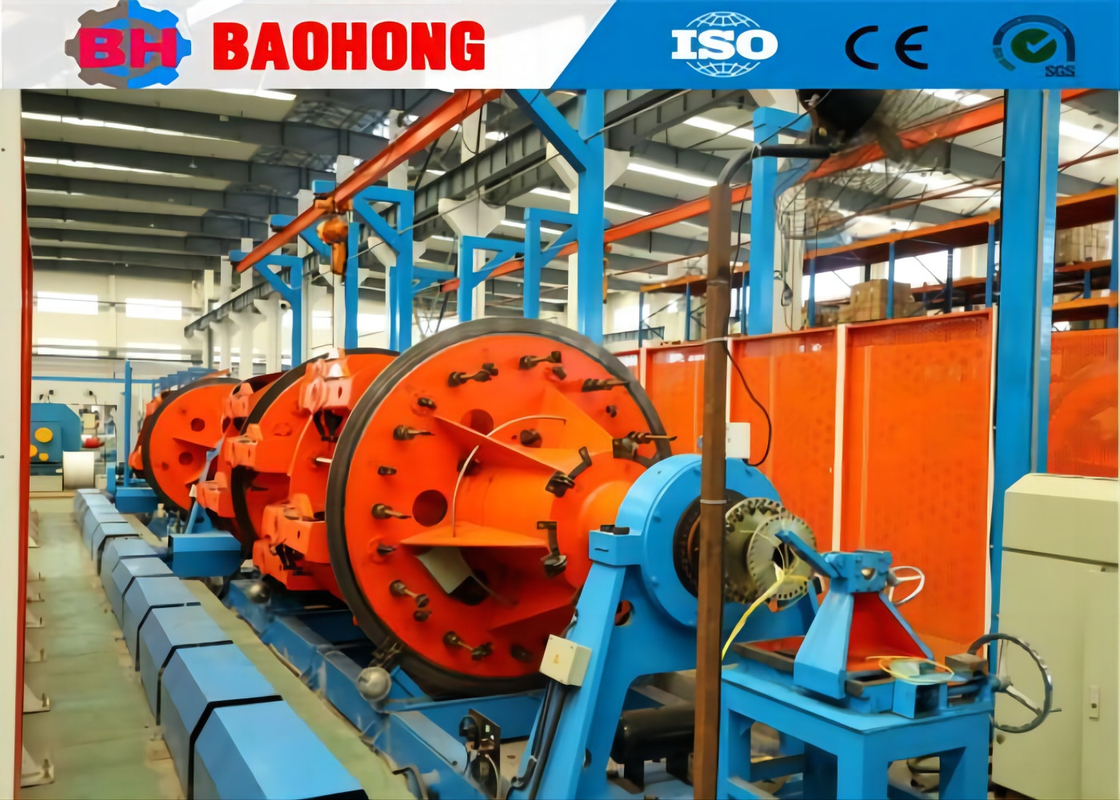

In China hergestellte Planeten-Verseilmaschine für elektrische Kabel aus Kupfer und Aluminium
1. Verwendung
Diese Maschine wird hauptsächlich zum Rückwärts-Verseilen von Kupfer-Aluminium-Drahtkernen, stahlkernverstärkten Aluminium-Verseildrähten und isolierten Drahtkernen verwendet. Der Wagen des Hauptgeräts wird durch Roboterschweißen und Anlassen behandelt, und der Fingerhut wird integral gebohrt, was den Bruch des Wagens und die Beschädigung des Bolzens durch Fehlausrichtung erheblich reduziert.
2. Hauptbestandteile
2.1. Abwickelvorrichtung
2.2. Nichtmetallisches Bandgerät (optional)
2.3. Drahtführungsständer
2.4. Metallbandgerät (optional)
2.5. Verseilkorb
2.6. Längenzähler
2.7. Schlussdüsenhalter
2.8. Doppelrad-Abzugsvorrichtung
2.9. Mechanisches Getriebesystem (optional)
2.10. Elektrisches Steuersystem
2.11. Sicherheitsschutzsystem
2.12. Verpresseinrichtung (optional)
2.13. Aufwickelvorrichtung
3. Hauptmerkmale3.1 Die Spulen sind viertelkreisförmig um die Verseilkorbe angeordnet. Die Mittelwelle trägt keine Spulen.
3.2 Hohe Steifigkeit, hohe Leistung, hohe Geschwindigkeit und geringe Trägheit.
3.3 Angetrieben durch ein 36-stufiges Untersetzungsgetriebe, doppelte Zug- und doppelte Antriebsvorrichtung. Die natürliche Drahtverteilung vermeidet Abriebschäden beim Verseilen.
3.4 Die fortschrittlichste Not-Aus-Vorrichtung, die jede Spule direkt steuert. Sobald ein Draht reißt, stoppt die gesamte Maschine sofort automatisch.
3.5 Gewährleistet Nachschub nach jedem Drahtbruch, besonders geeignet für die Herstellung von Stromkabeln und hochverdichteten vernetzten Kabeln.
3.6 SPS-Steuerung, Bedienung über Touchscreen.
4. Technische Parameter
Modell (Planeten-Verseilmaschine)
| JLY-315 | JLY-400 | JLY-500 | JLY-630 | Durchmesser des Einzeldrahts | |
| Kupfer | φ1-1,6 mm | φ1-4 mm | φ1,2-5 mm | φ1,5-5 mm | Aluminium |
| φ1,2-2 mm | φ1,2-4 mm | φ1,4-5 mm | φ2,0-5 mm | Maximaler Außendurchmesser des verseilten Leiters | |
| φ14 mm | φ28 mm | φ35 mm | φ45 mm | Verseilsteigung | |
| 6-Spulen-Verseilkorb | 218 U/min | 39-695 | 44-770 | 48-840 | 12-Spulen-Verseilkorb |
| 118 U/min | 43-774 | 47-858 | 55-1001 | 18-Spulen-Verseilkorb | |
| 108 U/min | 47-858 | 55-1001 | 65-1201 | 24-Spulen-Verseilkorb | |
| 98 U/min | 51-940 | 63-1151 | 75-1601 | Drehzahl | |
| 6-Spulen-Verseilkorb | 218 U/min | 120 U/min | 106 U/min | 55 U/min | 12-Spulen-Verseilkorb |
| 118 U/min | 110 U/min | 97,5 U/min | 45 U/min | 18-Spulen-Verseilkorb | |
| 108 U/min | 100 U/min | 82,9 U/min | 35 U/min | 24-Spulen-Verseilkorb | |
| 98 U/min | 90 U/min | 74 U/min | 25 U/min | Abzugsvorrichtung | |
| Durchmesser des Abzugsrads | 1000 mm | 1100 mm | Aufwickelspule | 2000 mm | 2500 mm |
| 2T | 5T | 10T | 15T | Motorleistung | |
| 18,5 KW | 22 KW | 37 KW | 55 KW | Spulengröße | |
| 315 mm | 1250 mm | 500 mm | 630 mm | Mittlere Abwickelspule | |
| 315 mm | 1250 mm | 2000 mm | Aufwickelspule | Aufwickelspule | |
| 1250 mm | 2000 mm | 2500 mm | 2500 mm | Maximale lineare Abzugsgeschwindigkeit | |
| 25 m/min | 30 m/min | 34,7 m/min | 20 m/min | Zentrale Höhe | |
| 1000 mm | 1100 mm | 1100 mm | 1100 mm |
|
|
6. Verpackungsfoto
7. Unsere Fabrik und Einführung
Hejian Baohong Electrical Machinery Co., Ltd. wurde 2006 gegründet. Unser Unternehmen befindet sich in der Wirtschaftsentwicklungszone der Stadt Hejian, Provinz Hebei, und ist der größte professionelle Hersteller von Verseil- und Schlagmaschinen in Nordchina.
Seit 2006 hat sich Baohong Machinery, gestützt auf die Fürsorge und Unterstützung unserer Kunden, der Forschung und Entwicklung von Verseil- und Schlagmaschinen verschrieben und große Fortschritte erzielt. Jetzt sind wir die einzige Fabrik, die die Produktion der JLK-Rigid-Verseilmaschinenserie zu einer Montagelinienverarbeitung in China entwickeln kann, und wir haben auch unabhängig die JGB-Bow-Skip-Verseillinien, die CGB-Bow-Skip-Verkabelungslinien und die CLY-High-Speed-Cradle-Typ-Schlaglinien entwickelt.
Jetzt umfasst Hejian Baohong Electrical Machinery Co., Ltd. eine Fläche von 10000 Quadratmetern, Produktionswerkstatt 8000 Quadratmeter. Unser Unternehmen hat 60 Mitarbeiter, darunter 10 F&E-Mitarbeiter. Der jährliche Produktionswert liegt derzeit bei über 10 Millionen US-Dollar und hat sich zu einem der wichtigsten Hersteller von Verseilmaschinen in China entwickelt.
