Produktdetails:
Zahlung und Versand AGB:
|
| Gerätename: | Separater Motorantrieb für planetarische Strander | Geeignet für: | Strandung |
|---|---|---|---|
| Größen der Walzen: | 500.630 usw. | Strangingmaterial: | Kupfer-, Al- und Stahldraht |
| Max.stranded Leiter OD ((500): | φ35 mm | Höchstgeschwindigkeit der Abfahrt ((630): | 20 m/min |
| Ausrüstungsfarbe: | Optional | Garantiezeitraum: | 12 Monate |
| Hervorheben: | Käfigartige Drahtseil-Planetenverseilmaschine,35-mm-Planetendraht-Verseilmaschine,kundenspezifische Drahtseil-Verseilmaschine |
||

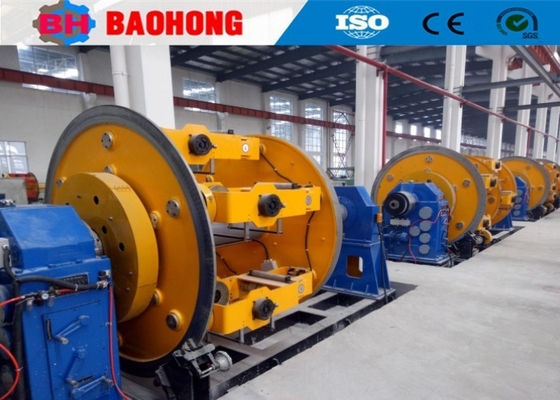

Planeten-Verseilmaschine für Drahtseil
1. Verwendung
Diese Maschine wird hauptsächlich zum Verseilen von Cu-, Al-Leitern, ACSR und dem Kern von Isolierkabeln usw. verwendet. Sie kann auch zum Verdrillen von Cu-Drähten verwendet werden.
Die Ausrüstung nimmt die Form einer planetaren 360°-Gegenmoment-Konstruktion an. Die Gegenmoment-Zahnräder sind alle bearbeitet und geschliffen, was den Geräuschpegel der Ausrüstung erheblich reduziert.
2. Hauptkomponenten
2.1 Dorn-Abwickelhaspel 1 Satz
2.2 Manuelle Abwickelhaspel 1 Satz
2.3 # Form Drahtführungsständer 1 Satz
2.4 Verseilkäfig je 1 Satz
2.5 Drahtmontagedüsensitz 4 Sätze
2.6 Nichtmetallisches Bandgerät 1 Satz
2.7 Elektrisches & mechanisches Zählwerk 1 Satz
2.8 Doppel-Capstan-Gerät 1 Satz
2.9 Portal-Aufwickler mit Verfahreinrichtung 1 Satz
2.10 Mechanisches Antriebssystem 1 Satz
2.11 Elektrisches Steuersystem 1 Satz
2.12 Sicherheitszaun 1 Satz
3. Technische Parameter
| Modell (Planeten-Verseilmaschine) | JLY-315 | JLY-400 | JLY-500 | JLY-630 | |
| Durchmesser des Einzeldrahtes | Kupfer | φ1-1,6 mm | φ1-4 mm | φ1,2-5 mm | φ1,5-5 mm |
| Aluminium | φ1,2-2 mm | φ1,2-4 mm | φ1,4-5 mm | φ2,0-5 mm | |
| Maximaler Außendurchmesser des verseilten Leiters | φ14 mm | φ28 mm | φ35 mm | φ45 mm | |
| Verseilsteigung | 6-Spulen-Verseilkäfig | 26-435 | 39-695 | 44-770 | 48-840 |
| 12-Spulen-Verseilkäfig | 30-526 | 43-774 | 47-858 | 50-928 | |
| 18-Spulen-Verseilkäfig | 34-639 | 47-858 | 55-1001 | 65-1201 | |
| 24-Spulen-Verseilkäfig | 38-749 | 51-940 | 63-1151 | 75-1601 | |
| Drehzahl | 6-Spulen-Verseilkäfig | 218 U/min | 120 U/min | 106 U/min | 55 U/min |
| 12-Spulen-Verseilkäfig | 118 U/min | 110 U/min | 97,5 U/min | 45 U/min | |
| 18-Spulen-Verseilkäfig | 108 U/min | 100 U/min | 82,9 U/min | 35 U/min | |
| 24-Spulen-Verseilkäfig | 98 U/min | 90 U/min | 74 U/min | 25 U/min | |
| Capstan | Capstan-Raddurchmesser | 1000 mm | 1600 mm | 1800 mm | 2000 mm |
| Maximale Abzugskraft | 2T | 5T | 10T | 15T | |
| Motorleistung | 18,5 KW | 22 KW | 37 KW | 55 KW | |
| Spulengröße | 315 mm | 400 mm | 500 mm | 630 mm | |
| Zentrale Abwickelspule | 315 mm | 1250 mm | 1600 mm | 1600 mm | |
| Aufwickelspule | 1250 mm | 2000 mm | 2000 mm | 2500 mm | |
| Maximale lineare Abzugsgeschwindigkeit | 25 m/min | 30 m/min | 34,7 m/min | 20 m/min | |
| Zentrale Höhe | 1000 mm | 1000 mm | 1000 mm |
1100 mm
|
|
4. Foto
5. Verpackungsfoto
6. Unsere Fabrik und Einführung
Hejian Baohong Electrical Machinery Co., Ltd. wurde 2006 gegründet. Unser Unternehmen befindet sich in der Wirtschaftsentwicklungszone der Stadt Hejian, Provinz Hebei, und ist der größte professionelle Hersteller von Verseilmaschinen und Schlagmaschinen in Nordchina.
Seit 2006 hat sich Baohong Machinery, gestützt auf die Fürsorge und Unterstützung unserer Kunden, der Forschung und Entwicklung von Verseilmaschinen und Schlagmaschinen verschrieben und große Fortschritte erzielt. Jetzt sind wir die einzige Fabrik, die die Produktion der starren Verseilmaschinen der JLK-Serie zu einer Fließbandverarbeitung in China entwickeln kann, und wir haben auch unabhängig die JGB-Bogen-Verseillinien, die CGB-Bogen-Kabelmaschinen und die CLY-Hochgeschwindigkeits-Wiegen-Schlagmaschinen entwickelt.
Heute umfasst Hejian Baohong Electrical Machinery Co., Ltd. eine Fläche von 10.000 Quadratmetern, eine Produktionswerkstatt von 8.000 Quadratmetern. Unser Unternehmen hat 60 Mitarbeiter, darunter 10 F&E-Mitarbeiter. Der jährliche Produktionswert liegt derzeit bei über 10 Millionen US-Dollar und hat sich zu einem der wichtigsten Hersteller von Verseilmaschinen in China entwickelt.
7. FAQ
− F: Was können wir unseren Kunden anbieten?
A: Unser professionelles Produktions- und technisches Personal kann die Mitarbeiter unserer Kunden schulen und die reibungslose Produktion der Kunden gewährleisten. Und wir bieten unseren Kunden einen After-Sales-Service.
− F: Wie lange ist die Garantie für die Maschine?
A: Garantiezeit von einem Jahr (seit Abschluss der mechanischen Fehlersuche im Werk des Käufers)
− F: Warum wähle ich Ihr Unternehmen?
A: Wir verfügen über mehr als 15 Jahre Berufserfahrung in der Produktion von Kabelmaschinen und bieten qualitativ hochwertige, hochsichere Produkte.
Wir haben ein erfahrenes Team von Facharbeitern und Ingenieuren.
Wir können Schulungen für Ingenieure im Ausland anbieten.
Wir können das Design anpassen und das Design des Kunden als Muster akzeptieren.
Wir können den Kunden einen After-Sales-Service bieten.
