Produktdetails:
Zahlung und Versand AGB:
|
| Product name: | High Speed Laying Up Machine | Reels: | 800 1000 1250 1400 1600 1800 2000 |
|---|---|---|---|
| Usage: | Laying up | Stranding pitch(1000): | 200-2000 mm |
| Capstan wheel Diameter(630): | 1000 | PLC brand: | SIEMENS |
| Touch screen: | SIEMENS | Machine painting: | Optional |
| Hervorheben: | 800 elektrische Kabelverlegungsmaschine,2000-mm-Kabelfertigungslinie,Rückzugs-Spiralkabelverlegungsmaschine |
||
Aufstellung von elektrischen Kabeln
1. Anwendung
Die Maschine wird für die Verkleidung aller Arten von verschiedenen Querschnitt-Kernkabeln aus Gummi, Stromkabeln, Steuerkabeln und Ladekabeln verwendet.Der programmierbare Controller und der Touchscreen der Maschine steuern den Start der gesamten Maschine, jeden Teilmotor.
2. Merkmale
2.1 Diese Maschine kann weit verbreitet eingesetzt werden, so daß die Kunden die richtige Ausstattung wählen können.
2.2 Ausgestattet mit Rückzugs- und Nicht-Rückzugs-Spiralfunktionen. Die Rückzugs-Spiralfunktionen sind Rückzugs-Spiralkreis, Planetenrückzugs-Spiral und Zahnradrückzugs-Spiral.
2.3 Die Vorspirale wird manuell und automatisch, wie bei der Spiraleinschließung. Die Aufnahme erfolgt auf oder ohne Achse.
3. Technische Parameter
| Modell (Aufstellmaschine) | CLY-630/3+3 | CLY-800/3+3 | CLY -1000/3+1+1 | Die Ausgabe der Zulassung wird von der Zulassungsbehörde erfolgt. | CLY -1600/3+1+1 | |
| Durchmesser eines einzelnen Drahtes | φ5-10 mm | φ5 bis 12 mm | φ8 bis 20 mm | φ8 bis 25 mm | φ10-35 mm | |
| Höchstgeschwindigkeitsdaten für Strangleitungen | φ30 mm | φ40 mm | φ63 mm | φ70 mm | φ80 mm | |
| Stranding Pitch | 50 bis 800 mm | 95 bis 1500 mm | 200 bis 2000 mm | 420 bis 3500 mm | 550 bis 5176 mm | |
| Kapstan | Durchmesser des Capstan-Rades | 1000 mm | 1200 mm | 1800 mm | 2000 mm | 2500 mm |
| Maximale Abziehkraft | 10 T | 12 T | 15 T | 20 T | 25 T | |
| Motorleistung | 18.5 KW | 22 KW | 30 KW | 37 KW | 55 KW | |
| Größe der Schraube | 630 mm | 800 mm | 1000 mm | 1250 mm | 1600 mm | |
| Aufnahme-Bobbin | 1600 mm | 1800 mm | 2000 mm | 2500 mm | 3150 mm | |
| Höchstgeschwindigkeit beim Abziehen | 60 m/min | 60 m/min | 34 m/min | 28 m/min | 21 m/min | |
| Zentralhöhe | 1000 mm | 1000 mm | 1000 mm | 1000 mm | 1000 mm | |
4Fotos.

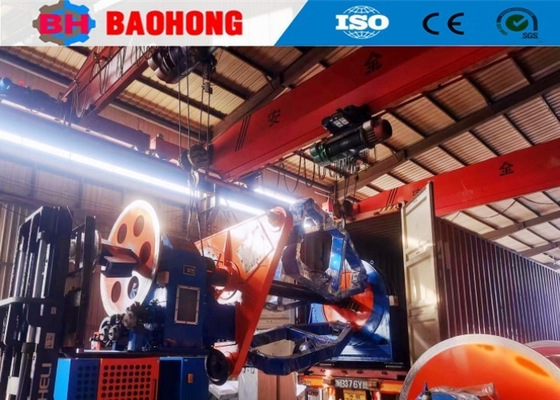

5Bilder von der Verpackung.
6Unsere Fabrik und Vorstellungen.
Hejian Baohong Electrical Machinery Co., Ltd. wurde 2006 gegründet.war der größte professionelle Hersteller für Drahtsträngmaschine und Aufstellmaschine in Nordchina.
Seit 2006 vertrauen wir auf die Fürsorge und Unterstützung unserer Kunden.Baohong Machinery hat sich der Forschung und Entwicklung von Draht Stranding-Maschine und Legemaschine gewidmet und hat große Verbesserungen gemachtJetzt sind wir die einzige Fabrik geworden, die die Produktion der JLK-Rigid Stranding-Maschine entwickeln kann, um eine Montagelinie in China zu verarbeiten,und wir haben auch unabhängig entwickelt die JGB Bow skip Stranding Linien, die CGB Bow-Skip-Kabellinien und die CLY Highspeed Cradle-Linien.
Hejian Baohong Electrical Machinery Co., Ltd. umfasst eine Fläche von 10000 Quadratmetern, eine Produktionswerkstatt von 8000 Quadratmetern.Der jährliche Produktionswert beträgt derzeit mehr als 10 Millionen Dollar.,und hat sich zu einem der wichtigsten Stranding Machine Hersteller in China entwickelt.
