Produktdetails:
Zahlung und Versand AGB:
|
| Name: | Drehende Bogen-Art Sprung Strander-Maschinen-Drahtseil, das Geräte herstellt | Modell: | GBS, 630(500) /JGB-700/JGB-800 |
|---|---|---|---|
| Material: | Kupfer, Al, Stahldraht | PLC: | Siemens |
| Lagermarke: | NSK | Motormarke: | Siemens |
| Farbe der Maschine: | Zusätzlich | Garantiezeit: | Ein Jahr |
| Hervorheben: | Drahtseil,das Sprung Strander macht,Drehender Sprung Strander |
||

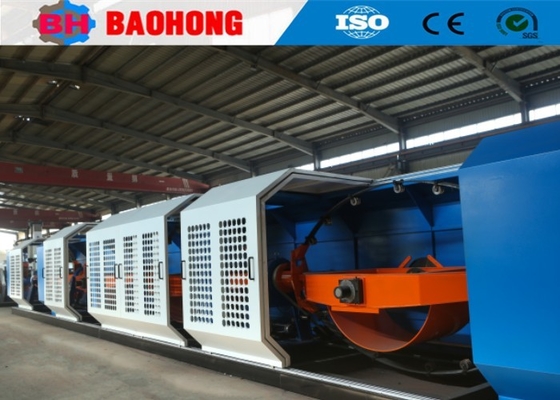

Drehbogentyp Skip Strander Maschine Kabelherstellung
1. Anwendung
Diese Maschine wird hauptsächlich für das Strängen von Kupferdraht oder Al-Draht, ACSR und Stahldraht verwendet.
2. Struktur
2.1 Einzeldrahtdurchmesser Kupferdraht φ1,3-φ4,5 mm
Aluminiumdraht φ1,5·φ5,0 mm
Stahldraht φ1,0·φ3,8 mm
2.2 Strandweite 40-372,7 mm
2.3 Hauptmotorleistung 37 kW
2.4 Drehgeschwindigkeit des Schubs 800 r/min.
2.5 Spezifikationen der Aufnahmerolle PN800-PN1600
2.6 Spezifikationen für das Capstan-Rad φ1200(Dual-Capstan-Gerät)
2.7 Bobinengröße PND560
2.8 Abmessungen 14600mm*1710mm*1650mm
|
Modell (Skip Stranding-Maschine)
|
JGB-630 (500) | JGB-700 | JGB-800 | |
|
Durchmesser eines einzelnen Drahtes
|
Kupfer | φ1,8-5 mm | φ2-5 mm | φ2,5-5 mm |
| Aluminium | φ2,0-5 mm | φ2,5-5 mm | φ3,0-5 mm | |
|
Zinnstahldraht
|
φ1,0-4,0 mm | φ1,2-4,0 mm | φ1,5-4,0 mm | |
|
Höchstgeschwindigkeitsdaten für Strangleitungen
|
φ35-55 mm | φ35-55 mm | φ35-55 mm | |
| Stranding Pitch | 6 Streife der Bobbins | 31.1-235.0 mm | 31.1-235.0 mm | 31.1-235.0 mm |
| Max. Drehgeschwindigkeit | 6 Streife der Bobbins | 1000 R/min | 800 R/min | 700 R/min |
| Kapstan | Durchmesser des Capstan-Rades | 1200 mm | 1400 mm | 1400 mm |
| Maximale Abziehkraft | 10 T | 10 T | 12 T | |
|
Motorleistung
|
37 KW | 45 KW | 55 KW | |
|
Größe der Schraube
|
630*475*127 | 710*530*127 | 800*600*127 | |
|
Zentrale Auszahlung Bobbin
|
630*475*127 | 710*530*127 | 800*600*127 | |
|
Aufnahme-Bobbin
|
1250*950*80 | 1600*1180*80 | 1600*1180*80 | |
|
Höchstgeschwindigkeit beim Abziehen
|
235 m/min | 200 m/min | 170 m/min | |
|
Zentralhöhe
|
1000 mm | 1000 mm | 1000 mm | |
Hejian Baohong Electrical Machinery Co., Ltd. wurde 2006 gegründet.war der größte professionelle Hersteller für Drahtsträngmaschine und Aufstellmaschine in Nordchina.
Seit 2006 vertrauen wir auf die Fürsorge und Unterstützung unserer Kunden.Baohong Machinery hat sich der Forschung und Entwicklung der Drahtsträngmaschine und der Aufstellmaschine gewidmet und hat große Verbesserungen gemachtJetzt sind wir die einzige Fabrik geworden, die die Produktion der JLK-Rigid Stranding-Maschine entwickeln kann, um eine Montagelinie in China zu verarbeiten,und wir haben auch unabhängig entwickelt die JGB Bow skip Stranding Linien, die CGB Bow-Skip-Kabellinien und die CLY-Hochgeschwindigkeits-Cradle-Linien.
Hejian Baohong Electrical Machinery Co., Ltd. umfasst eine Fläche von 10000 Quadratmetern, eine Produktionswerkstatt von 8000 Quadratmetern.Der jährliche Produktionswert beträgt derzeit mehr als 10 Millionen Dollar.,und hat sich zu einem der wichtigsten Stranding-Maschinenhersteller in China entwickelt.
