| Produktbezeichnung: | Hochgeschwindigkeitsstahlkabel Bobbin Empty Recycle Cable Drum | Anwendung: | Einwicklung |
|---|---|---|---|
| Form: | Einfach-Schicht | Größen der Schrauben: | 500 550 630 710 800 |
| Materialien: | Stahl | Maschinenmalerei: | Kundenanfrage |
| Warranty time: | 1 year | ||
| Hervorheben: | Hochgeschwindigkeitsstahlkabel-Spule,Leer bereiten Sie Kabel-Trommel-Spule auf,Bereiten Sie Stahlkabel-Spule auf |
||
Hochgeschwindigkeitsstahlkabel Bobbin leere Recyclingkabeltrommel
1. Verwendung
Es wird nach GB4004-83.JB/T7600.3-94,DIN46395 hergestellt. Es ist mit der durchbohrten und verdichteten Eisenplatte gefertigt und mit Schweißen geformt.Es kann für den Einsatz im Bündeln geeignet seinStranging, Kabel, Extrusion und die Panzermaschine.
2Hauptfigur
Formgebung durch Stahlplattenstempeln und -wirbeln, hohe Steifigkeit, hohe Präzision, bei Hochgeschwindigkeitsbetrieben stabil.4-1999 und DIN46397, DIN46395, DIN46391.
3. Technische Parameter
| Spezifikation Typ |
d1 | d2 | d3 | d4 | d5 | E | L1 | L2 | t4 | α | Vdm3 |
| 315 | 315 | 160 | 60(71) | 36 | 8 bis 16 | 40(71) | 236 | 200 | 10 bis 15 | 60° | 9.2 |
| 355 | 355 | 140/180 | 90 (112) |
56 | 16 bis 28 | 71 (112) |
265/215 | 224/180 | 15-20 | 18.7/13.2 | |
| 400 | 400 | 160/200 | 300/236 | 250/200 | 26.3/18.8 | ||||||
| 450 | 450 | 180/224 | 335/265 | 280/224 | 37.4/26.8 | ||||||
| 500 | 500 | 200/250 | 71 (140) |
375/300 | 315/250 | 51.9/36.8 | |||||
| 560 | 560 | 315/400 | 425/335 | 355/280 | 73.4/53.7 | ||||||
| 630 | 630 | 250/315 | 475/375 | 400/315 | 105.1/72.5 | ||||||
| 710 | 710 | 355 | 120 (160) |
80 | 28 bis 40 | 160 | 530 | 450 | 20 bis 40 | 133.6 | |
| 800 | 800 | 400 | 600 | 500 | 188.5 | ||||||
| 900 | 900 | 450 | 670 | 560 | 267.2 | ||||||
| 1000 | 1000 | 500 | 750 | 630 | 371.1 | ||||||
| 1120 | 1120 | 560 | 850 | 710 | 524.6 | ||||||
| 1250 | 1250 | 630 | 950 | 800 | 732.4 |

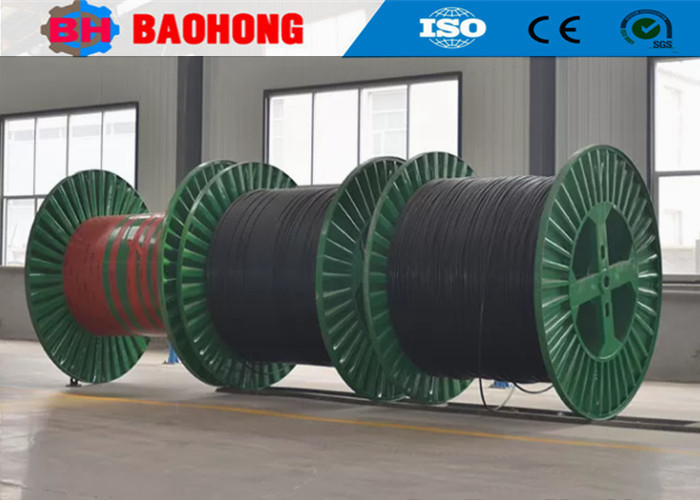

4. Foto
5.Unsere Fabrik und Einführung
Hejian Baohong Electrical Machinery Co., Ltd. wurde 2006 gegründet.war der größte professionelle Hersteller für Drahtsträngmaschine und Aufstellmaschine in Nordchina.
Seit 2006 vertraut Baohong Electrical Machinery auf die Fürsorge und Unterstützung der Kunden, die sich der Forschung und Entwicklung von Stranding- und Lay-up-Maschinen verschrieben haben,und hat große Fortschritte gemacht..Derzeit sind wir die einzige Fabrik in China geworden, die die Produkte der JLK-Rigid Stranding-Maschine-Serie in die Montagelinie verarbeiten kann,und wir haben unabhängig entwickelt die JGB Bogen skip Stranding Produktionslinie, CGB-Bogen-Skip-Kabelleitung und CLY-Hochgeschwindigkeits-Wiege-Lay-up-Leitung.
Hejian Baohong Electrical Machinery Co., Ltd. umfasst eine Fläche von 10000 Quadratmetern, und die Produktionswerkstatt ist 8000 Quadratmeter.einschließlich 10 Forschungs- und EntwicklungskräftenMit einem jährlichen Produktionswert von mehr als 10 Millionen US-Dollar hat es sich zu einem der wichtigsten Produktionsbetriebe für Strandmaschinen in China entwickelt.
