Produktdetails:
Zahlung und Versand AGB:
|
| Name: | Steel Wire Cable Armouring Machine | Purpose: | Steel wire armouring |
|---|---|---|---|
| Control way: | PLC control | Wire Dia.: | 1.5-2.5mm |
| Traction Wheel Diameter (500/400): | 2000 mm | Bearing brand: | NSK |
| HS CODE: | 8479400000 | Machine color: | Optional |
| Guarantee period: | 12 Months | ||
| Hervorheben: | Armierungs-Stahldraht-Schiffbruch-Maschine,Planetarische Art steife Strander-Maschine,Plc-Steuerstahldraht-Armierungs-Maschine |
||
Stahldrahtsträngmaschine PLC-Steuerung für Panzerung
1. Anwendung
Diese Maschine wird hauptsächlich für die Stahlrüstung, Rückendrehung und Strangkabel verwendet.
2Hauptkomponenten
2.1 Auszahlung des Standes 1 Set
2.2 Strandkäfig 1er Satz
2.3 Drahtbaustein 1 Satz
2.4 Zähler 1 Satz
2.5 Doppelradkapstan 1 Satz
2.6 Elektrische Induktionsstrecke 1 Satz
2.7 Spaltenart 1 Satz
2.8 Elektrische Schranke 1 Satz
2.9 Stahldrahtpanzerkopf + Innenrohr 1 Satz
3Hauptmerkmale
3.1 Die Maschine eignet sich zum Strängen von langen und abgeschnittenen, nackten Aluminiumkupfer-, Aluminiumlegierung- und Aluminiumkabelstahlverstärkungsdrähten zur Herstellung der folgenden Stromkabel.Sektorleiter,Rund verdichtet.Einzelkern vorspiraliert.
3.2 Die vorderen und hinteren Wellenköpfe der Hauptmaschine sind aus integrierten Stahlgussstücken hergestellt, um Risse durch Schweißen zu vermeiden.
3.3Die Bremsfläche der Hauptmaschine wird vergrößert, um die Bremsleistung zu verbessern. Oberflächenpolieren des Kapstanrads.
4. Technische Parameter
Modell (Stähldrahtpanzermaschine) |
JLY-315 | JLY-400 | JLY-500 | JLY-630 | |
| Stahldrahtdurchmesser | 1 bis 2,5 mm | 1 bis 2,5 mm | 1 bis 2,5 mm | 1 bis 2,5 mm | |
| Höchstgeschwindigkeitsdosierung | 40 mm | 55 mm | 60 mm | 70 mm | |
| Stranding Pitch | 24 Der Käfig, in dem sich ein Bobbin befindet |
38 bis 752 | 51 bis 942 | 63- 1144 | 500 bis 4 120 |
36 Streife für Schlangen |
38 bis 752 | 51 bis 942 | 63- 1144 | 500 bis 4 120 | |
42 Streife für Schwalben |
38 bis 752 | 51 bis 942 | 63- 1144 | 500 bis 4 120 | |
| 48 Streife für Schlangen | 38 bis 752 | 51 bis 942 | 63- 1144 | 500 bis 4 120 | |
| Drehgeschwindigkeit | 24 Der Käfig, in dem sich ein Bobbin befindet | 98 r/min | 90 R/min | 68,3 R/min | 55 R/min |
| 36 Streife für Schlangen | 88 R/min | 80 R/min | 58,3 R/min | 45 R/min | |
| 42 Streife für Schwalben | 78 R/min | 70 R/min | 48,3 R/min | 35 R/min | |
| 48 Streife für Schlangen | 68 R/min | 60 R/min | 38,3 R/min | 28 R/min | |
Kapstan |
Durchmesser des Capstan-Rades | 1600 mm | 2000 mm | 2000 mm | 2500 mm |
| Maximale Abziehkraft | 10T | 15T | 15T | 20T | |
Motorleistung |
45 KW | 55 KW | 55 KW | 75 kW | |
Größe der Schraube |
315 mm | 400 mm | 500 mm | 630 mm | |
Zentrale Auszahlung Bobbin |
1250 mm | 2000 mm | 2000 mm | 3150 mm | |
Nehmen Sie Bobbin auf. |
1250 mm | 2000 mm | 2000 mm | 3150 mm | |
Höchstgeschwindigkeit beim Abziehen |
25 m/min | 30 m/min | 34,7 m/min | 45 m/min | |
Zentralhöhe |
1000 mm | 1000 mm | 1000 mm | 1100 mm | |

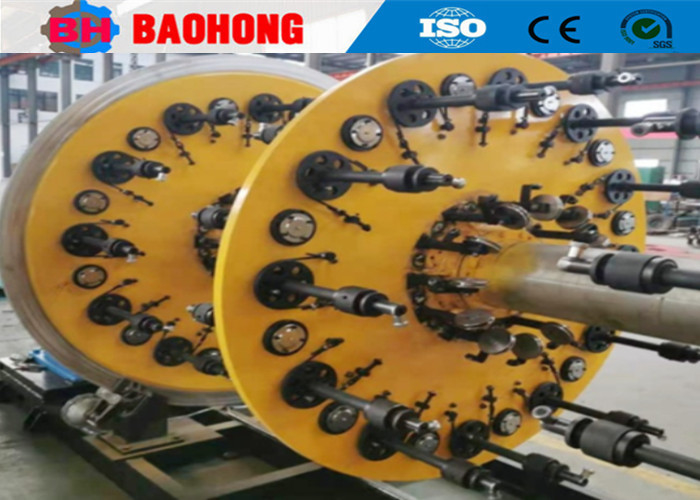

5Fotos.
6- Foto auf der Verpackung.
7.Unsere Fabrik und Einführung
Hejian Baohong Electrical Machinery Co., Ltd. wurde 2006 gegründet.war der größte professionelle Hersteller für Drahtsträngmaschine und Aufstellmaschine in Nordchina.
Seit 2006 vertrauen wir auf die Fürsorge und Unterstützung unserer Kunden.Baohong Machinery hat sich der Forschung und Entwicklung von Draht Stranding-Maschine und Legemaschine gewidmet und hat große Verbesserungen gemachtJetzt sind wir die einzige Fabrik geworden, die die Produktion der JLK-Rigid Stranding-Maschine entwickeln kann, um eine Montagelinie in China zu verarbeiten,und wir haben auch unabhängig entwickelt die JGB Bow skip Stranding Linien, die CGB Bow-Skip-Kabellinien und die CLY Highspeed Cradle-Linien.
Hejian Baohong Electrical Machinery Co., Ltd. umfasst eine Fläche von 10000 Quadratmetern, eine Produktionswerkstatt von 8000 Quadratmetern.Der jährliche Produktionswert beträgt derzeit mehr als 10 Millionen Dollar.,und hat sich zu einem der wichtigsten Stranding Machine Hersteller in China entwickelt.
