| Gerätename: | Käfig-Art planetarische Drahtseil-Schiffbruch-Maschine | Geeignet für: | Drahtverseilung |
|---|---|---|---|
| Materialien: | Kupfer-, Al- und Stahldraht | Max.stranded Leiter OD ((500): | φ35 mm |
| Höchstgeschwindigkeit der Abfahrt ((630): | 20 m/min | HS-Code: | 847940 |
| Ausrüstungsfarbe: | als Anfrage | Garantiezeitraum: | 1 Jahr |
| Hervorheben: | Planetarische Drahtseil-Schiffbruch-Maschine,Käfig-Art Drahtseil-Schiffbruch-Maschine,20 m-/minkupferdraht |
||

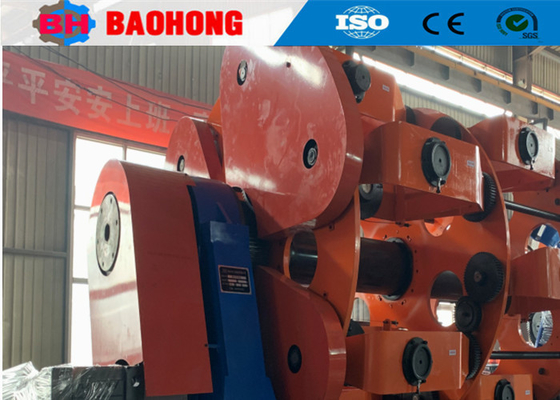

Planetary-Seil-Kabel-Verseilmaschine 20 m/Min
1. Verwendung
Diese Maschine wird zum Verseilen von flexiblen Aluminium- oder Kupferdrähten mit Rückdrehung oder zum Verdichten und Verseilen von runden oder sektorförmigen Leitern verwendet. Sie kann auch isolierte Adern verseilen und Stahlarmierungen für Pulverkabel herstellen.
2. Hauptbestandteile
2.1. Abwickelhaspel
2.2. Nichtmetall-Taping-Vorrichtung (optional)
2.3. Drahtführungsständer
2.4. Metall-Taping-Vorrichtung (optional)
2.5. Verseilkorb
2.6. Längenzähler
2.7. Schlussdüsengehäuse
2.8. Doppelrad-Abzug
2.9. Mechanisches Getriebe (optional)
2.10. Elektrische Steuerung
2.11. Sicherheitssystem
2.12. Verdichtungsgerät (optional)
2.13. Aufwickelhaspel
3. Haupt Merkmale
3.1 Die Spulen sind viertelkreisförmig um die Verseilkorbe angeordnet. Die Mittelwelle trägt keine Spulen.
3.2 Hohe Steifigkeit, hohe Leistung, hohe Geschwindigkeit und geringe Trägheit.
3.3 Angetrieben durch ein 36-stufiges Untersetzungsgetriebe, doppelte Zug- und doppelte Antriebsvorrichtung. Die natürliche Drahtverteilung vermeidet Abriebschäden beim Verseilen.
3.4 Die fortschrittlichste Not-Aus-Vorrichtung, die jede Spule direkt steuert. Sobald ein Draht reißt, stoppt die gesamte Maschine sofort automatisch.
3.5 Gewährleistet Nachspeisung nach jedem Drahtbruch, besonders geeignet für die Herstellung von Energiekabeln und hochverdichteten vernetzten Kabeln.
3.6 SPS-Steuerung, Bedienung über Touchscreen.
4. Technische Parameter
| Modell (Planeten-Verseilmaschine) | JLY-315 | JLY-400 | JLY-500 | JLY-630 | |
| Durchmesser des Einzeldrahtes | Kupfer | φ1-1,6 mm | φ1-4 mm | φ1,2-5 mm | φ1,5-5 mm |
| Aluminium | φ1,2-2 mm | φ1,2-4 mm | φ1,4-5 mm | φ2,0-5 mm | |
| Maximaler verseilter Leiter-Außendurchmesser | φ14 mm | φ28 mm | φ35 mm | φ45 mm | |
| Verseilsteigung | 6-Spulen-Verseilkorb | 26-435 | 39-695 | 44-770 | 48-840 |
| 12-Spulen-Verseilkorb | 30-526 | 43-774 | 47-858 | 50-928 | |
| 18-Spulen-Verseilkorb | 34-639 | 47-858 | 55-1001 | 65-1201 | |
| 24-Spulen-Verseilkorb | 38-749 | 51-940 | 63-1151 | 75-1601 | |
| Drehzahl | 6-Spulen-Verseilkorb | 218 U/min | 120 U/min | 106 U/min | 55 U/min |
| 12-Spulen-Verseilkorb | 118 U/min | 110 U/min | 97,5 U/min | 45 U/min | |
| 18-Spulen-Verseilkorb | 108 U/min | 100 U/min | 82,9 U/min | 35 U/min | |
| 24-Spulen-Verseilkorb | 98 U/min | 90 U/min | 74 U/min | 25 U/min | |
| Abzug | Abzugsraddurchmesser | 1000 mm | 1600 mm | 1800 mm | 2000 mm |
| Maximale Abzugskraft | 2T | 5T | 10T | 15T | |
| Motorleistung | 18,5 KW | 22 KW | 37 KW | 55 KW | |
| Spulengröße | 315 mm | 400 mm | 500 mm | 630 mm | |
| Zentrale Abwickelspule | 315 mm | 1250 mm | 1600 mm | 1600 mm | |
| Aufwickelspule | 1250 mm | 2000 mm | 2000 mm | 2500 mm | |
| Maximale lineare Abzugsgeschwindigkeit | 25 m/min | 30 m/min | 34,7 m/min | 20 m/min | |
| Zentrale Höhe | 1000 mm | 1000 mm | 1000 mm |
|
|
5. Foto
6. Verpackungsfoto
7. Unsere Fabrik und Einführung
Hejian Baohong Electrical Machinery Co., Ltd. wurde 2006 gegründet. Unser Unternehmen befindet sich in der Wirtschaftsentwicklungszone der Stadt Hejian, Provinz Hebei, und ist der größte professionelle Hersteller von Verseil- und Verseilmaschinen in Nordchina.
Seit 2006 hat sich Baohong Machinery, gestützt auf die Fürsorge und Unterstützung unserer Kunden, der Forschung und Entwicklung von Verseil- und Verseilmaschinen gewidmet und große Fortschritte erzielt. Jetzt sind wir die einzige Fabrik, die die Produktion der JLK-Rigid-Verseilmaschinenserie zu einer Montagelinienverarbeitung in China entwickeln kann, und wir haben auch unabhängig die JGB-Bow-Skip-Verseillinien, die CGB-Bow-Skip-Kabelmaschinen und die CLY-High-Speed-Cradle-Type-Verseilmaschinen entwickelt.
Jetzt umfasst Hejian Baohong Electrical Machinery Co., Ltd. eine Fläche von 10000 Quadratmetern, Produktionswerkstatt 8000 Quadratmeter. Unser Unternehmen hat 60 Mitarbeiter, darunter 10 F&E-Mitarbeiter. Der jährliche Produktionswert liegt derzeit bei über 10 Millionen US-Dollar und hat sich zu einem der wichtigsten Hersteller von Verseilmaschinen in China entwickelt.
