Produktdetails:
Zahlung und Versand AGB:
|
| Name: | Planetarische Art Kabel-Schiffbruch-Maschine | Typ: | Planeten |
|---|---|---|---|
| Trommelgrößen: | 500.630 usw. | Materialien: | Kupfer, Al, Stahldraht |
| Max.stranded-Leiter Od (315): | φ14 Millimeter | Stranding Pitch: | Schritt-los, justierbar |
| Garantiezeit: | 1 Jahr | Ausrüstungs-Malerei: | Optional |
| Hervorheben: | Planetarische Kupferdraht-Schiffbruch-Maschine,Elektrische Seil-Wickelmaschine,Steife Anschwemmungs-Aluminiummaschine |
||
Planetenverseilmaschine für die Herstellung von Elektrokabeln aus Kupfer, Aluminium und Stahl
1. Verwendung
Diese Maschine wird zum Verseilen und Kabeln von isolierten Kernen oder ACSR, blankem Aluminiumdraht und Leitern verwendet.
2. Hauptmerkmale
2.1. Rückdrehverfahren : Planetengetriebe.
2.2. Der achsenlose Drehkorb ist mit einer Mechanismen-Reibungszugkraftregelung ausgestattet.
2.3. Die Antriebswellen verbinden alle Maschinenteile miteinander, um eine stabile Schlaglänge zu gewährleisten, die auch frequenzsynchron zur Steuerung der Maschine gewählt werden kann.
2.4. Hohe Steifigkeit, hohe Leistung, hohe Geschwindigkeit und geringe Trägheit.
2.5. SPS-Steuerung, Bedienung über Touchscreen.
3. Technische Parameter
| Modell (Planetenverseilmaschine) | JLY-315 | JLY-400 | JLY-500 | JLY-630 | |
| Drahtdurchmesser | Kupfer | φ1-1,6 mm | φ1-4 mm | φ1,2-5 mm | φ1,5-5 mm |
| Aluminium | φ1,2-2 mm | φ1,2-4 mm | φ1,4-5 mm | φ2,0-5 mm | |
| Maximaler OD des verseilten Leiters | φ14 mm | φ28 mm | φ35 mm | φ45 mm | |
| Schlaglänge | 6-Spulen-Verseilkäfig | 26-435 | 39-695 | 44-770 | 48-840 |
| 12-Spulen-Verseilkäfig | 30-526 | 43-774 | 47-858 | 50-928 | |
| 18-Spulen-Verseilkäfig | 34-639 | 47-858 | 55-1001 | 65-1201 | |
| 24-Spulen-Verseilkäfig | 38-749 | 51-940 | 63-1151 | 75-1601 | |
| Drehzahl | 6-Spulen-Verseilkäfig | 218 U/min | 120 U/min | 106 U/min | 55 U/min |
| 12-Spulen-Verseilkäfig | 118 U/min | 110 U/min | 97,5 U/min | 45 U/min | |
| 18-Spulen-Verseilkäfig | 108 U/min | 100 U/min | 82,9 U/min | 35 U/min | |
| 24-Spulen-Verseilkäfig | 98 U/min | 90 U/min | 74 U/min | 25 U/min | |
| Abzugsvorrichtung | Durchmesser der Abzugsscheibe | 1000 mm | 1600 mm | 1800 mm | 2000 mm |
| Maximale Zugkraft | 2T | 5T | 10T | 15T | |
| Motorleistung | 18,5 KW | 22 KW | 37 KW | 55 KW | |
| Spulengröße | 315 mm | 400 mm | 500 mm | 630 mm | |
| Zentrale Abwickelspule | 315 mm | 1250 mm | 1600 mm | 1600 mm | |
| Aufwickelspule | 1250 mm | 2000 mm | 2000 mm | 2500 mm | |
| Maximale lineare Abzugsgeschwindigkeit | 25 m/min | 30 m/min | 34,7 m/min | 20 m/min | |
| Mittenhöhe | 1000 mm | 1000 mm | 1000 mm |
1100 mm
|
|

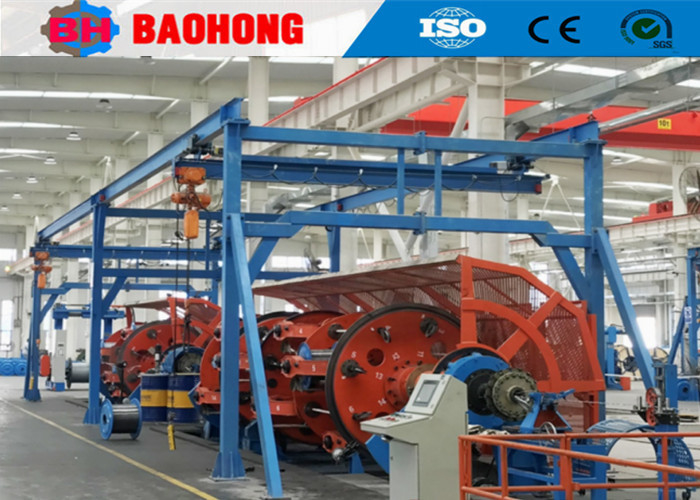

4. Foto
5. Verpackungsfoto
6. Unsere Fabrik und Einführung
Hejian Baohong Electrical Machinery Co., Ltd. wurde 2006 gegründet. Unser Unternehmen befindet sich in der Wirtschaftsentwicklungszone der Stadt Hejian, Provinz Hebei, und ist der größte professionelle Hersteller von Drahtverseilmaschinen und Verseilmaschinen in Nordchina.
Seit 2006 hat sich Baohong Machinery, unterstützt durch die Fürsorge und Unterstützung unserer Kunden, der Forschung und Entwicklung von Drahtverseilmaschinen und Verseilmaschinen gewidmet und große Fortschritte erzielt. Jetzt sind wir die einzige Fabrik, die die Produktion der JLK-Starren-Verseilmaschinen-Serie zu einer Fließbandverarbeitung in China entwickeln kann, und wir haben auch unabhängig die JGB-Bogen-Skip-Verseillinien, die CGB-Bogen-Skip-Kabelanlagen und die CLY-Hochgeschwindigkeits-Wiege-Verseillinien entwickelt.
Hejian Baohong Electrical Machinery Co., Ltd. umfasst heute eine Fläche von 10000 Quadratmetern, die Produktionswerkstatt 8000 Quadratmeter. Unser Unternehmen hat 60 Mitarbeiter, darunter 10 F&E-Mitarbeiter. Der jährliche Produktionswert beträgt derzeit über 10 Millionen Dollar und hat sich zu einem der wichtigsten Hersteller von Verseilmaschinen in China entwickelt.
