PLC Planeten-Drahtseilmaschine mit Multifunktion
1. Verwendung
Die Maschine wird zum Verseilen von Cu-, Al-Drähten, ACSR und isolierten Drähten mit Rückdrehung verwendet. Sie kann auch Kabel mit Stahlbewehrung oder Kupferabschirmung verseilen.
2. Hauptmerkmal
2.1. Hohe Steifigkeit, hohe Geschwindigkeit und geringe Trägheit.
2.2. 100% Rückdrehungsdesign sorgt für keine Abriebschäden beim Verseilen.
2.3. Modernstes Not-Aus-Gerät.
2.4. Verschiedene SPS-Elektrik optional.
2.5. Konstante Rückspannung der Spule durch positive Vorrichtung & Einzelspulendrehung wird elektronisch erfasst zur Steuerung der erforderlichen Spannung. Zusätzlich ist ein magnetisches Spannungskontrollsystem optional, das günstiger ist als der pneumatische Modus.
2.6. Die Planeten-Verseilmaschine ist für jede Draht-/Kabelverarbeitungsaufgabe qualifiziert.
3. Konfiguration
Abwickelvorrichtung, Hauptrahmen von 6-, 12-, 18-, 24- und 30-Spulen-Abschnitten, Werkzeughalter, Bandwickler, Bewehrungseinheit, Abzug, Aufwickler, Antriebssystem und elektrisches System.
4. Technische Parameter
| Modell (Planeten-Verseilmaschine) |
JLY-315 |
JLY-400 |
JLY-500 |
JLY-630 |
| Durchmesser des Einzeldrahtes |
Kupfer |
φ1-1,6 mm |
φ1-4 mm |
φ1,2-5 mm |
φ1,5-5 mm |
| Aluminium |
φ1,2-2 mm |
φ1,2-4 mm |
φ1,4-5 mm |
φ2,0-5 mm |
| Maximaler Außendurchmesser des verseilten Leiters |
φ14 mm |
φ28 mm |
φ35 mm |
φ45 mm |
| Verseilsteigung |
6-Spulen-Verseilkäfig |
26-435 |
39-695 |
44-770 |
48-840 |
| 12-Spulen-Verseilkäfig |
30-526 |
43-774 |
47-858 |
50-928 |
| 18-Spulen-Verseilkäfig |
34-639 |
47-858 |
55-1001 |
65-1201 |
| 24-Spulen-Verseilkäfig |
38-749 |
51-940 |
63-1151 |
75-1601 |
| Drehzahl |
6-Spulen-Verseilkäfig |
218 U/min |
120 U/min |
106 U/min |
55 U/min |
| 12-Spulen-Verseilkäfig |
118 U/min |
110 U/min |
97,5 U/min |
45 U/min |
| 18-Spulen-Verseilkäfig |
108 U/min |
100 U/min |
82,9 U/min |
35 U/min |
| 24-Spulen-Verseilkäfig |
98 U/min |
90 U/min |
74 U/min |
25 U/min |
| Abzug |
Abzugsraddurchmesser |
1000 mm |
1600 mm |
1800 mm |
2000 mm |
| Maximale Abzugskraft |
2T |
5T |
10T |
15T |
| Motorleistung |
18,5 KW |
22 KW |
37 KW |
55 KW |
| Spulengröße |
315 mm |
400 mm |
500 mm |
630 mm |
| Zentrale Abwickelspule |
315 mm |
1250 mm |
1600 mm |
1600 mm |
| Aufwickelspule |
1250 mm |
2000 mm |
2000 mm |
2500 mm |
| Maximale lineare Abzugsgeschwindigkeit |
25 m/min |
30 m/min |
34,7 m/min |
20 m/min |
| Zentrale Höhe |
1000 mm |
1000 mm |
1000 mm |
1100 mm |
5. Foto

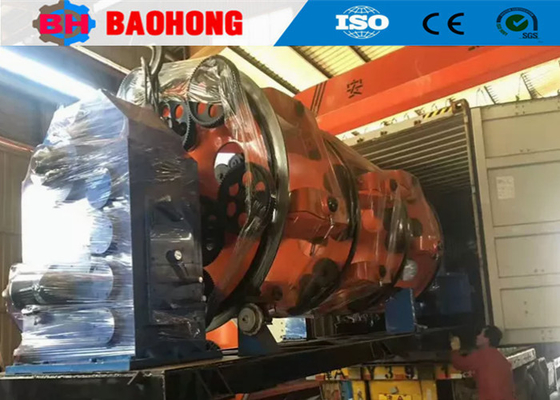

6. Verpackungsfoto
7. Unsere Fabrik und Einführung
Hejian Baohong Electrical Machinery Co., Ltd. wurde 2006 gegründet. Unser Unternehmen befindet sich in der Wirtschaftsentwicklungszone der Stadt Hejian, Provinz Hebei, und ist der größte professionelle Hersteller von Drahtverseilmaschinen und Lege maschinen in Nordchina.
Seit 2006 hat sich Baohong Machinery, gestützt auf die Fürsorge und Unterstützung unserer Kunden, der Forschung und Entwicklung von Drahtverseilmaschinen und Lege maschinen verschrieben und große Fortschritte erzielt. Jetzt sind wir die einzige Fabrik, die die Produktion der starren Verseilmaschinen der JLK-Serie zu einer Fließbandverarbeitung in China entwickeln kann, und wir haben auch unabhängig die JGB-Bogen-Skip-Verseillinien, die CGB-Bogen-Skip-Kabelmaschinen und die CLY-Hochgeschwindigkeits-Wiegen-Lege maschinen entwickelt.
Jetzt umfasst Hejian Baohong Electrical Machinery Co., Ltd. eine Fläche von 10000 Quadratmetern, Produktionswerkstatt 8000 Quadratmeter. Unser Unternehmen hat 60 Mitarbeiter, darunter 10 F&E-Mitarbeiter. Der jährliche Produktionswert liegt derzeit bei über 10 Millionen US-Dollar und hat sich zu einem der wichtigsten Hersteller von Verseilmaschinen in China entwickelt.
