Produktdetails:
Zahlung und Versand AGB:
|
| Gerätename: | Multi Isolierkerne verdrahten das Legen der Maschine | Größen der Walzen: | 800 1000 1250 1400 1600 1800 2000 |
|---|---|---|---|
| Anwendung: | Kabelspeicherung | Maximale Zugkraft (1000): | 15 t |
| Motorleistung(800): | 22 kW | Zentrale Höhe: | 1000 mm |
| Ausrüstungsfarbe: | Optional | Garantiezeitraum: | 1 Jahr |
| Hervorheben: | Isoliermaschine für Drahtverlegung 22KW,Verseilmaschine für Mehrkernleitungen 1000mm,Zentralhöhen-Drahtverlegemaschine |
||
Isolierte Multi-Cores Drahtlegemaschine 22KW 1000mm Mittelhöhe
1. Anwendung
Die Aufstellmaschine wird für die Verkabelung von Mehrkern (3-7), Kautschukkabeln, Kunststoff-Stromkabeln, Telefonkabeln, Steuerkabeln, PVC-Kabeln, XLPE-Kabeln mit oder ohne Stahlpanzerung verwendet.Bergbaukabel, Niedrig- und Mittel-Niedrigspannungs-Stromkabel.
2.Eigenschaften
2.1 Die Aufstellmaschine ist mit einem 3 / 1+3 / 1+1+3 / 3+3 Bobbin Cage ausgelegt.
2.2 Bobin: 800 mm, 1000 mm, 1250 mm, 1600 mm nach DIN 46391 Standard / geändert.
2.3 Maschine zum Auflegen des Kerns, Hauptwelle mit Walzlagern gestützt.
2.4Konvertersteuerung aller Wechselstrommotoren in der Leitung: Hauptmotor, Abzahlmotor, Aufnahmemotor, Durchfahrmotor, Antriebsmotor, Aufnahmemotor und Rotationsmotor.einfache Wartung.
2.5Die Tonhöhe kann auf den Touch-Panels eingestellt, geändert und angezeigt werden, und auch die Verlegung (nach rechts oder links), die Bewegung der Punkte und die schnelle Bewegung können auf dem Touch-Panel eingestellt werden.
2.6 Touch-Panel mit SPS und PROFIRBUS-Streifenstange, die eine gut organisierte Ein- und Ausschaltung, Betrieb und zyklische Synchronisierung der verschiedenen Motoren ermöglichen.Vorsteuerung mit elektrischer Steuerung, einfach zu bedienen und zuverlässig zu bedienen
3. Technische Parameter
| Modell (Aufstellmaschine) | CLY-630/3+3 | CLY-800/3+3 | CLY -1000/3+1+1 | Die Ausgabe der Zulassung wird von der Zulassungsbehörde erfolgt. | CLY -1600/3+1+1 | |
| Durchmesser eines einzelnen Drahtes | φ5-10 mm | φ5 bis 12 mm | φ8 bis 20 mm | φ8 bis 25 mm | φ10-35 mm | |
| Höchstgeschwindigkeitsdaten für Strangleitungen | φ30 mm | φ40 mm | φ63 mm | φ70 mm | φ80 mm | |
| Stranding Pitch | 50 bis 800 mm | 95 bis 1500 mm | 200 bis 2000 mm | 420 bis 3500 mm | 550 bis 5176 mm | |
| Kapstan | Durchmesser des Capstan-Rades | 1000 mm | 1200 mm | 1800 mm | 2000 mm | 2500 mm |
| Maximale Abziehkraft | 10 T | 12 T | 15 T | 20 T | 25 T | |
| Motorleistung | 18.5 KW | 22 KW | 30 KW | 37 KW | 55 KW | |
| Größe der Schraube | 630 mm | 800 mm | 1000 mm | 1250 mm | 1600 mm | |
| Aufnahme-Bobbin | 1600 mm | 1800 mm | 2000 mm | 2500 mm | 3150 mm | |
| Höchstgeschwindigkeit beim Abziehen | 60 m/min | 60 m/min | 34 m/min | 28 m/min | 21 m/min | |
| Zentralhöhe | 1000 mm | 1000 mm | 1000 mm | 1000 mm | 1000 mm | |

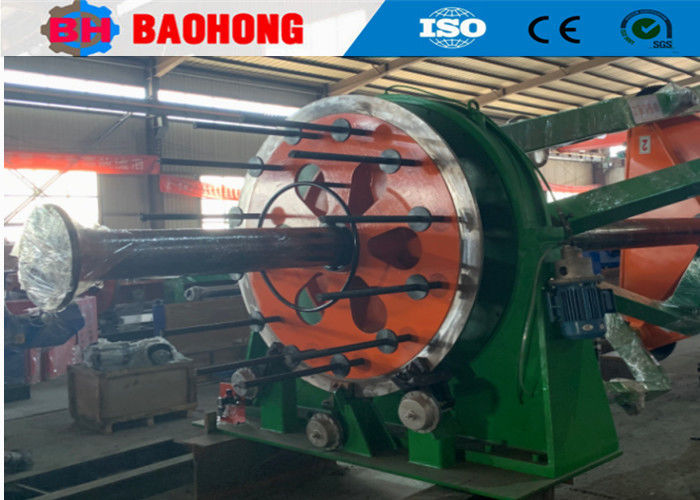

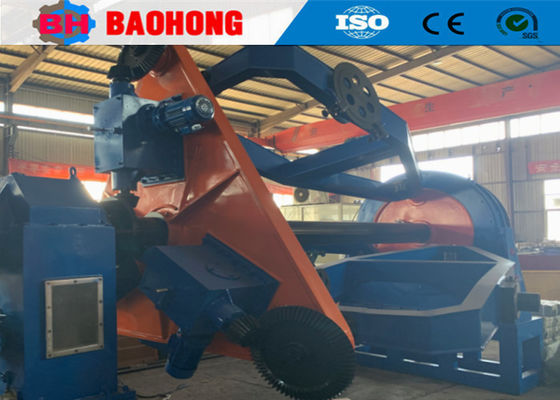

4Fotos.
5Bilder von der Verpackung.
6Unsere Fabrik und Einführung
Hejian Baohong Electrical Machinery Co., Ltd. wurde 2006 gegründet.war der größte professionelle Hersteller für Drahtsträngmaschine und Aufstellmaschine in Nordchina.
Seit 2006 vertrauen wir auf die Fürsorge und Unterstützung unserer Kunden.Baohong Machinery hat sich der Forschung und Entwicklung von Draht Stranding-Maschine und Legemaschine gewidmet und hat große Verbesserungen gemachtJetzt sind wir die einzige Fabrik geworden, die die Produktion der JLK-Rigid Stranding-Maschine-Serie entwickeln kann, um eine Montagelinie in China zu verarbeiten,und wir haben auch unabhängig entwickelt die JGB Bow skip Stranding Linien, die CGB Bow-Skip-Kabellinien und die CLY Highspeed Cradle-Linien.
Hejian Baohong Electrical Machinery Co., Ltd. umfasst eine Fläche von 10000 Quadratmetern, eine Produktionswerkstatt von 8000 Quadratmetern.Der jährliche Produktionswert beträgt derzeit mehr als 10 Millionen Dollar.,und hat sich zu einem der wichtigsten Stranding-Maschinenhersteller in China entwickelt.
