Produktdetails:
Zahlung und Versand AGB:
|
| Produktbezeichnung: | Einkerniges XLPE-Kabel, das Maschinen-Käfig-Art legt | Größen der Walzen: | 800 1000 1250 1400 1600 1800 2000 |
|---|---|---|---|
| Anwendung: | Kabelspeicherung | Anschwemmung Neigung (1000): | 200-2000 Millimeter |
| Windenrad Diameter/630 Millimeter: | 1000 mm | Inverter: | Siemens |
| Motor: | Siemens | Farbe: | Auf Wunsch |
| Materialien: | Feindrähtiges einkerniges | ||
| Hervorheben: | Einkerniges Kabel,das Maschine legt,Feindrähtiges Kabel |
||
Maschine zur Verlegung von XLPE-Kabeln mit mehreren Strängen und einem einzigen Kern
1. Anwendung
Diese Maschine wird weit verbreitet in den verschiedenen Abschnitten der drei-Kern-, vier-Kern-, fünf-Kern-Kunststoff-Stromkabel, XLPE-Kabel (cross-linked polyethylene cable) und gepanzerte Kabel verwendet.Die Form des Drahtkerns kann rund sein, Ventilator- und W-förmig, ist diese Maschine fortschrittliche Leistung, starke Praxistauglichkeit, schönes Aussehen und einfache Bedienung.
2. Merkmale
2.1 Die Kabellagermaschine ist zu 100% nach hinten gedreht und eingeschränkt.
2.2 Konzipiert für die Aufstellung von Stromleitern mit 3-5 runden Kernen und geraden oder sektorförmigen Kernen.
2.3 Ausgerüstet mit einem Doppelradzieh-Kapstan für kleine Kabel oder mit einem Abziehgerät für größere Stromkabel.
2.4 Die Maschine ist mit einem HMI+PLC-Steuerungssystem ausgestattet, mit dem der Aufstellstand und die Geschwindigkeitssynchronisierung mit der Aufnahme vorgegeben werden können.
3. Technische Parameter
| Modell (Aufstellmaschine) | CLY-630/3+3 | CLY-800/3+3 | CLY -1000/3+1+1 | Die Ausgabe der Zulassung wird von der Zulassungsbehörde erfolgt. | CLY -1600/3+1+1 | |
| Durchmesser eines einzelnen Drahtes | φ5-10 mm | φ5 bis 12 mm | φ8 bis 20 mm | φ8 bis 25 mm | φ10-35 mm | |
| Höchstgeschwindigkeitsdaten für Strangleitungen | φ30 mm | φ40 mm | φ63 mm | φ70 mm | φ80 mm | |
| Stranding Pitch | 50 bis 800 mm | 95 bis 1500 mm | 200 bis 2000 mm | 420 bis 3500 mm | 550 bis 5176 mm | |
| Kapstan | Durchmesser des Capstan-Rades | 1000 mm | 1200 mm | 1800 mm | 2000 mm | 2500 mm |
| Maximale Abziehkraft | 10 T | 12 T | 15 T | 20 T | 25 T | |
| Motorleistung | 18.5 KW | 22 KW | 30 KW | 37 KW | 55 KW | |
| Größe der Schraube | 630 mm | 800 mm | 1000 mm | 1250 mm | 1600 mm | |
| Aufnahme-Bobbin | 1600 mm | 1800 mm | 2000 mm | 2500 mm | 3150 mm | |
| Höchstgeschwindigkeit beim Abziehen | 60 m/min | 60 m/min | 34 m/min | 28 m/min | 21 m/min | |
| Zentralhöhe | 1000 mm | 1000 mm | 1000 mm | 1000 mm | 1000 mm | |

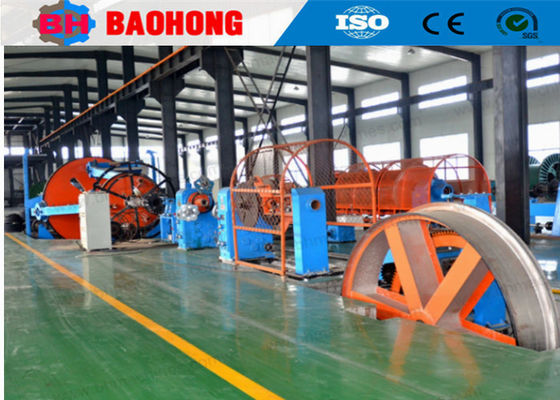

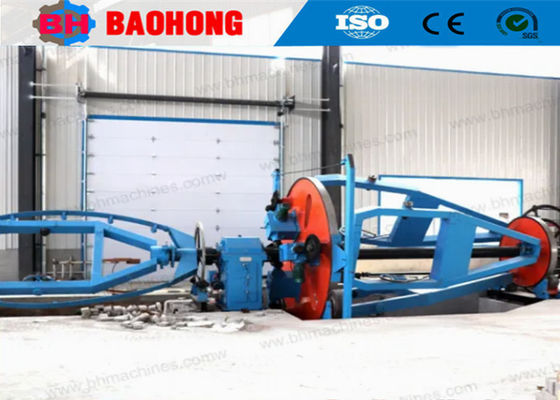

4Fotos.
5Bilder von der Verpackung.
6Unsere Fabrik und Vorstellungen.
Hejian Baohong Electrical Machinery Co., Ltd. wurde 2006 gegründet.war der größte professionelle Hersteller für Drahtsträngmaschine und Aufstellmaschine in Nordchina.
Seit 2006 vertrauen wir auf die Fürsorge und Unterstützung unserer Kunden.Baohong Machinery hat sich der Forschung und Entwicklung von Draht Stranding-Maschine und Legemaschine gewidmet und hat große Verbesserungen gemachtJetzt sind wir die einzige Fabrik geworden, die die Produktion der JLK-Rigid Stranding-Maschine-Serie entwickeln kann, um eine Montagelinie in China zu verarbeiten,und wir haben auch unabhängig entwickelt die JGB Bow skip Stranding Linien, die CGB Bow-Skip-Kabellinien und die CLY-Hochgeschwindigkeits-Cradle-Linien.
Hejian Baohong Electrical Machinery Co., Ltd. umfasst eine Fläche von 10000 Quadratmetern, eine Produktionswerkstatt von 8000 Quadratmetern.Der jährliche Produktionswert beträgt derzeit mehr als 10 Millionen Dollar.,und hat sich zu einem der wichtigsten Stranding-Maschinenhersteller in China entwickelt.
