| Gerätename: | Stahldrahtseil-Röhrenschiffbruch | Anwendung: | Drahtverdrillen |
|---|---|---|---|
| Strandred-Draht: | Cudraht, Aldraht und Isolierkabelseele | Spulenspezifikationen: | 400 Millimeter, 500 Millimeter, 630 Millimeter |
| Bremsende Methode: | Druckluftbremse | Lagermarke: | SKF; NSK |
| Farbe der Ausrüstung: | Kundenanfrage | Garantiezeit: | 12 Monate |
| Hervorheben: | Drahtseil-Röhrenanschwemmungs-Maschine,Stahldraht-Röhrenanschwemmungs-Maschine,Druckluftbremse-Röhrenanschwemmungs-Maschine |
||
Stahldrahtseil-Rohrverseilmaschine / Kabelherstellungsmaschine mit pneumatischer Bremse
1. Anwendung
Die Rohrverseilmaschine wird für Kupferdraht, Aluminiumdraht und isolierte Kabelkerne mit Rückverdrillung verwendet, für 1+6 Spulen, 1+12 Spulen Kupfer / Aluminium Rund- & Kompaktleiter und Stahldrahtverseilung.
Die Produktionsgeschwindigkeit ist extrem hoch. Zum Beispiel, JGG/1+6 Rohrverseilmaschine, 45mm² blanke Drähte, Steigung 105mm, die Geschwindigkeit beträgt 2500m/h. In 12 Stunden kann die Skip-Verseilmaschine also 30000m Drähte produzieren. Wenn wir die Lade- und Entladezeit sowie die Maschinenstillstandszeit reduzieren, z.B. 3 Stunden, können 20000 Meter Leiter produziert werden. Die Produktionskapazität ist sehr hoch.
2. Merkmal
2.1 Wir passen diese Rohrverseilmaschine an die Anforderungen der Kunden an.
2.2 Die Verseilmaschine ist mit 1+6 Spulen, 1+12 Spulen, 1+18 Spulen, Käfig oder nach Kundenanforderungen konzipiert.
2.3 Rohrverseilmaschine, Käfige an beiden Enden auf guten Lagern gelagert. Das große Hauptlager ist ein ölgeschmiertes Lager.
2.4 Der Rohrkäfig ist geglüht, was die inneren Spannungen reduziert und die Lebensdauer erhöht.
3. Technische Parameter
|
Modell (Rohrverseilmaschine) |
JGG-400 | JGG-500 | JGG-630 | |
| Durchmesser des einzelnen Drahtes |
Kupfer |
φ1,2-2,6 mm | φ1,4-4 mm | φ2-7 mm |
|
Aluminium |
φ1,8-2,6 mm | φ1,8-4 mm | φ2-7 mm | |
|
Maximaler verseilter Leiter-Außendurchmesser |
φ7 mm | φ10 mm | φ12 mm | |
| Verseilsteigung | 6-Spulen-Verseilkäfig | 37-281 mm | 44-338 mm | 82-620 mm |
| 12-Spulen-Verseilkäfig | 37-281 mm | 44-338 mm | 82-620 mm | |
| 18-Spulen-Verseilkäfig | 44-334 mm | 44-338 mm | 82-620 mm | |
| Drehzahl | 6-Spulen-Verseilkäfig | 600 U/min | 600 U/min | 400 U/min |
| 12-Spulen-Verseilkäfig | 600 U/min | 500 U/min | 300 U/min | |
| 18-Spulen-Verseilkäfig | 450 U/min | 400 U/min | 230 U/min | |
| Abzug | Abzugsraddurchmesser | φ600 mm | φ800 mm | φ1000 mm |
|
Maximale Abzugskraft |
3T | 5T | 5T | |
|
Motorleistung |
22 KW | 30 KW | 37 KW | |
|
Spulengröße |
400 mm | 500 mm | 630 mm | |
|
Zentral-Abwickelspule |
400 mm | 500 mm | 630 mm | |
|
Aufwickelspule |
1250 mm | 1600 mm | 2000 mm | |

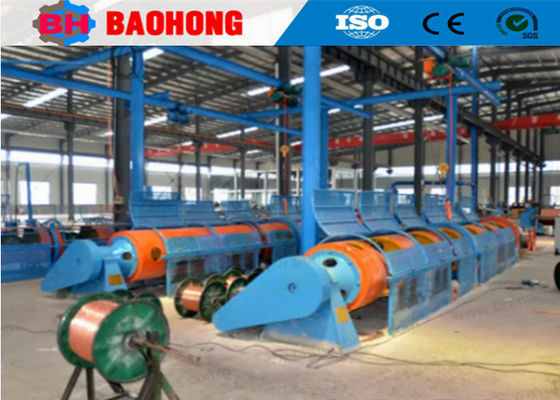

4. Foto
5. Verpackungsfoto
6. Unsere Fabrik und Einführung
Hejian Baohong Electrical Machinery Co., Ltd. wurde 2006 gegründet. Unser Unternehmen befindet sich in der Wirtschaftsentwicklungszone der Stadt Hejian, Provinz Hebei, und ist der größte professionelle Hersteller von Drahtverseilmaschinen und Verseilmaschinen in Nordchina.
Seit 2006 widmet sich Baohong Machinery, unterstützt durch die Fürsorge und Unterstützung unserer Kunden, der Forschung und Entwicklung von Drahtverseilmaschinen und Verseilmaschinen und hat große Fortschritte erzielt. Jetzt sind wir die einzige Fabrik, die die Produktion der JLK-Starre-Verseilmaschinen-Serie zu einer Fließbandverarbeitung in China entwickeln kann, und wir haben auch unabhängig die JGB-Bogen-Skip-Verseillinien, die CGB-Bogen-Skip-Kabelanlagen und die CLY-Hochgeschwindigkeits-Wiege-Verseillinien entwickelt.
Heute umfasst Hejian Baohong Electrical Machinery Co., Ltd. eine Fläche von 10000 Quadratmetern, Produktionswerkstatt 8000 Quadratmeter. Unser Unternehmen hat 60 Mitarbeiter, darunter 10 F&E-Mitarbeiter. Der Jahresumsatz beträgt derzeit über 10 Millionen Dollar und hat sich zu einem der wichtigsten Hersteller von Verseilmaschinen in China entwickelt.
