Produktdetails:
Zahlung und Versand AGB:
|
| Produktbezeichnung: | Zahlen Sie weg und nehmen Sie Stand für das Rückspulen auf | Typ: | Senkrechte Spalte Shaftless |
|---|---|---|---|
| Spulen: | 1600 | Materialien: | Stahl |
| Farbe der Maschine: | Nach Kundenanforderung | Garantiezeit: | 1 Jahr Garantie |
| Gebrauch: | Berufskabel-Maschinen-Zusätze | ||
| Hervorheben: | Kabel,das Maschine zieht |
||
Profi-Kabelmaschinen-Zubehör zahlt sich aus und nimmt den Stand für Rewinding / Extrudiermaschine ein
1. Anwendung
Die Maschine ist von der Art der Portale mit einem oberen Gehäuse-Rohr montiert.Die beiden Rückenzentren der Drahtspirale werden durch eine von zwei Motoren über einen Zykloid-Geschwindigkeitsreduktor angetriebenen Futterschraubenmutter nach oben/nach unten bewegtJeder Heckblock kann sich von selbst bewegen, oder die Mittelblöcke können sich gleichzeitig bewegen.Es kann auch mit Schwanzspindeln für Drahtwalzen mit verschiedenen Spezifikationen ausgestattet werdenDie Verklemmung der Drahtrolle erfolgt durch den Motor, der den Reduktor mit Überlastschutz antreibt.mit einer Leistung von mehr als 50 W und einer Leistung von mehr als 50 W,. Der Aufnahmemotor wird durch den Steuergerät der Siemens G120-Serie gesteuert, und die Trasse wird von einem 0,75 kW Mitsubishi-Servomotor und einem Mitsubishi-Servocontroller angetrieben;Die Kabel Pitch ist durch den Touchscreen eingestellt, und die Größe und Spannung des Kabelspitches kann jederzeit eingestellt werden; Die gesamte Maschine ist mit Geschwindigkeit, Spannung und Pitch-Anpassung ausgestattet; Vorwärts- und Rückwärtsschaltflächen eingestellt,und Spannungsanzeige und Tonhöhenanzeige eingestellt sind. Die Spannungskontrolle der Aufnahme wird durch Drehmoment oder Drehzahl realisiert. Siemens PLC S7-200 wird zur Steuerung der gesamten Maschine verwendet und versorgt den Anschlusskanal und die relevanten Signale mit dem Hauptsteuerungssystem.
2. Technischer Parameter
|
Nehmen Sie die Schraube.
|
Breite der Schraube
|
Maximaler Durchmesser des Kabels
|
Fahrt schneller.
|
Lastgewicht
|
| PN630 bis 1250 | 400 ̊950 mm | Φ20 mm | 120 m/min | 2T (max) |
| PN800 bis 1600 | 600 bis 180 mm | Φ40 mm | 100 m/min | 4T (maximal) |
| PN1000-PN2000 | 750 ̊1500 mm | Φ60 mm | 80 m/min | 8T (maximal) |
| PN1250-PN2500 | 950 ∼ 1900 mm | Φ80 | 80 m/min | 12T (maximal) |
| PN1600-PN3150 | 1180 ∼ 2300 mm | Φ120 mm | 50 m/min | 18T (maximal) |

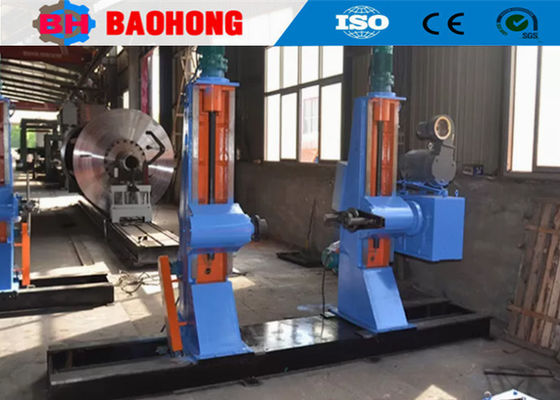

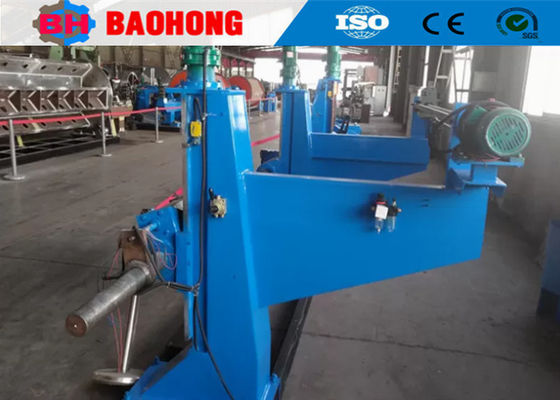

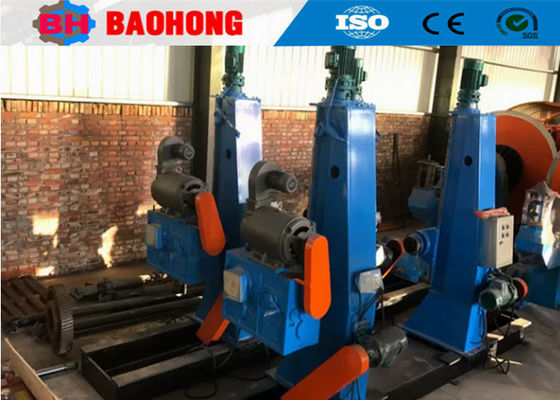

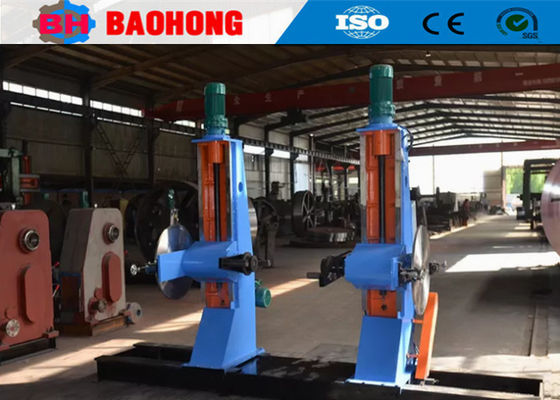

3Fotos.
